Zpure 發表于 2020-1-10 12:02

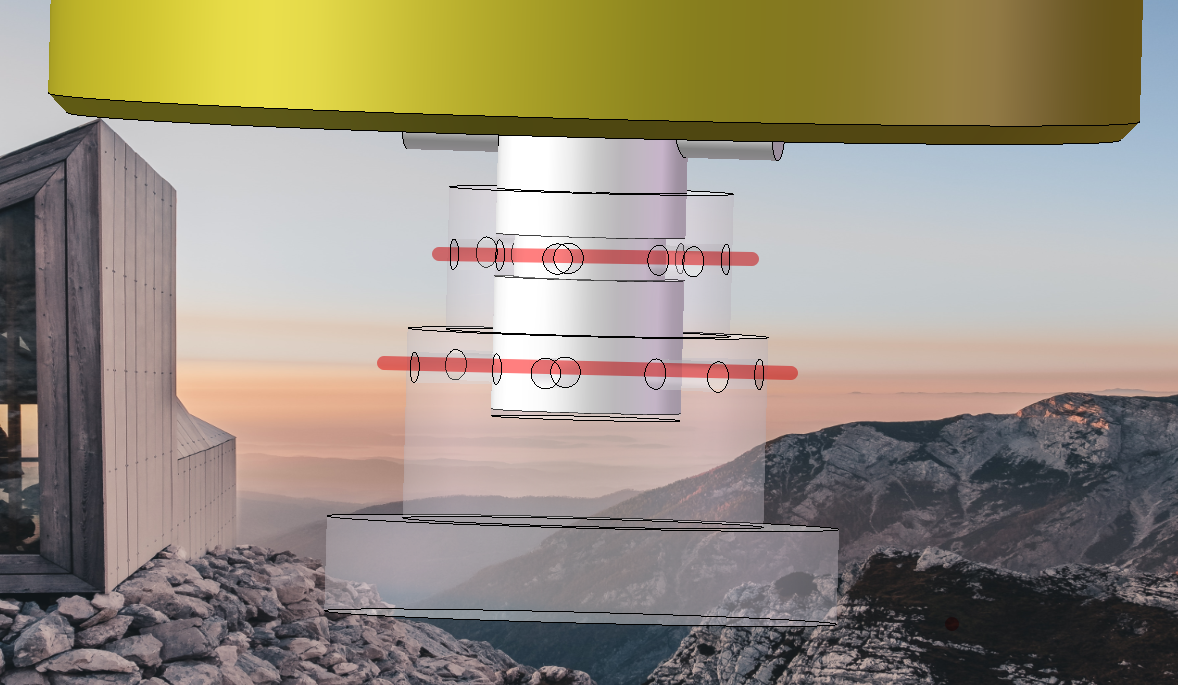

目前我們采用了這種調整方式，V槽加圓棒。， 在加上U型孔可以多個軸向調整，在合適的位置加上V型槽用 ...

這個很不錯

16樓的說法可以

軸不垂直，單獨某個位置的轉盤平行不可行吧，軸一轉平行就丟了啊；
認同16樓；要么調軸垂直，
要么中間加萬向節傳動

看樣子是個摩擦傳動, 樓主擔心不平, 影響傳動效率,
但你這個結構,
如果軸和大地是垂直的, 那就普通孔軸配合就完事了,
如果軸和大地不垂直, 那索性就把圓盤和軸獨立開, 圓盤和下面與其摩擦的盤面使用同一個框架基準. 然后軸用萬向節傳動.

軸的下端是不是應該做成球頭的，才能調平啊

你需要考慮平還是不平的數值是多少。

能不能從結構上改進？設計上下兩個圓盤，都帶定位止口，保證軸能夠與圓盤同心，然后，兩圓盤用螺栓連接鎖死。軸怎么轉都不會歪斜

軸不垂直咋調都沒有，軸要垂直有個軸肩就行。
