請幫忙看看這個圖的方向

查看數: 6138 | 評論數: 12 | 收藏 0
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2020-1-4 09:20

正文摘要:

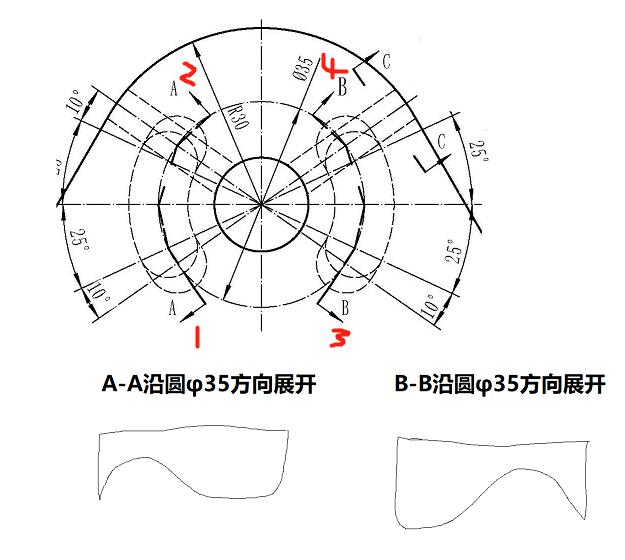

剛剛學習看機械圖，這個圖里面有A-A，B-B兩個剖面圖，我覺得兩個最深的凹痕在1和3處。請幫忙指導下，謝謝。

回復

一水江山JS 發表于 2020-1-6 15:45:12
有歧義，垃圾圖
Osmos 發表于 2020-1-6 15:11:03
缺視圖吧，互少三個方向的視圖要有！
[微~信小程序“公差通”，解決你的圖紙困惑與公差問題]
947435019 發表于 2020-1-5 08:29:08
為啥我感覺看的是23處比較深
遠祥 發表于 2020-1-4 17:57:08
主要看因為1和3這兩個地方有圓弧，屬于光順邊！
UCHIHASASUKE 發表于 2020-1-4 11:58:34
A-A和B-B不全，應該是樓主的猜想；1對2、3對4是沿圓心水平對稱的

評分

參與人數 1威望 +1 收起 理由
超高耐磨制品 + 1 熱心助人，專業精湛!

查看全部評分

韓寒11 發表于 2020-1-4 11:46:50
我猜也是在1，3處

評分

參與人數 1威望 +1 收起 理由
超高耐磨制品 + 1 熱心助人，專業精湛!

查看全部評分

Dandylian 發表于 2020-1-4 11:17:55
多個視圖就明白了，現在只能猜！

評分

參與人數 1威望 +1 收起 理由
超高耐磨制品 + 1 灌水~

查看全部評分

majingfeng 發表于 2020-1-4 10:35:41
畫這圖的人也是個半吊子

評分

參與人數 1威望 +1 收起 理由
超高耐磨制品 + 1 灌水~

查看全部評分

歲月如刀斬紅塵 發表于 2020-1-4 10:31:40
我也覺得是凹痕是1、3處，剖視符號的箭頭就是指看圖方向

評分

參與人數 1威望 +1 收起 理由
超高耐磨制品 + 1 熱心助人，專業精湛!

查看全部評分
