都是高手，學習了。

哈哈！想的復雜了!其實木有學過傳統電路的人倒容易明白PLC的基礎程序。一般連接PLC的外部按鈕輸入X都是常開的，然后到了PLC的程序里可以認為這個X有常開和常閉觸點。其實就這么簡單！

想學就買個plc，什么不懂上機 一試就都 明白了.

蘇州裝配工 發表于 2019-12-28 23:33
( q1 H9 D# C% n# h: _9 g4 R6 C! I懶得掛人但是真的
( b. V0 x  a" o+ I/ T4 Olurenyi 就是瞎說一堆.....

" P8 a, j- N& M+ U嗯，是我錯了
  Z( p+ @* W( x% j

歲月如刀斬紅塵 發表于 2019-12-29 12:15
難道是我看的教程有問題？我看的教程（三菱PLC教程，難道不同系統還不一樣嗎？）上寫的是：PLC內部是常閉 ...

. T3 `% [( ]% p% b$ f你用軟件模擬一下也不至于這樣
% Z* p- t0 x( I% U

蘇州裝配工 發表于 2019-12-29 11:29
" ^" A6 v5 }- r! H; |5 c2 UX2在plc內部取的常閉信號啊，x2這個按鈕沒接通時候plc取x2的常閉信號是通的………

難道是我看的教程有問題？我看的教程（三菱PLC教程，難道不同系統還不一樣嗎？）上寫的是：PLC內部是常閉的，要斷開，Y1才能閉合。周一上班去問下公司搞電的。

歲月如刀斬紅塵 發表于 2019-12-29 00:27

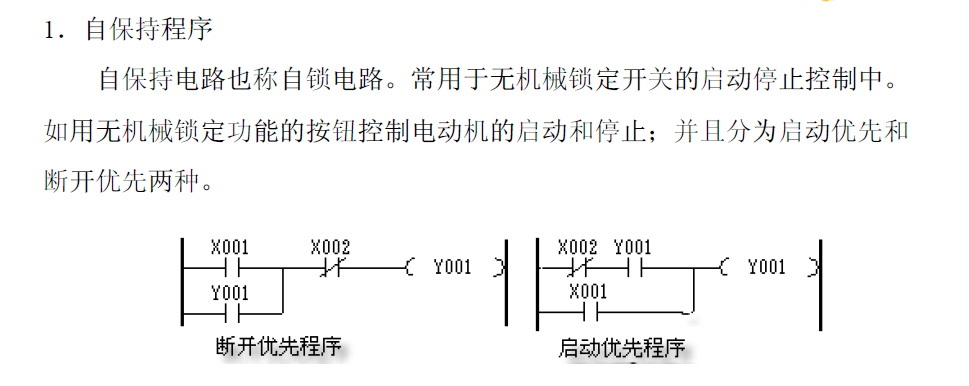

你發的這個有點看不懂，就第一個圖，物理觸點全部接常開，也就是說X1和X2默認是不得電的狀態，如果要啟動 ...

X2在plc內部取的常閉信號啊，x2這個按鈕沒接通時候plc取x2的常閉信號是通的………
$ [: p5 z, I7 x  v+ g  B6 w4 Z

蘇州裝配工 發表于 2019-12-28 23:53
% I7 [7 }: U# k) k1 M  X& m% G4 Z物理接點X 有常開常閉狀態
2 O2 I* R/ Q+ g" U/ S6 [3 [, O在plc這個接點為了區分暫時叫他觸點也有常開常閉兩個狀態
狀態表就是

0 t0 y: Y4 f) w你發的這個有點看不懂，就第一個圖，物理觸點全部接常開，也就是說X1和X2默認是不得電的狀態，如果要啟動Y1的話，應該要同時把兩個物理觸點閉合吧

物理接點X 有常開常閉狀態
! N  d1 t4 }  u2 y在plc這個接點為了區分暫時叫他觸點也有常開常閉兩個狀態
狀態表就是
物理接點 開   觸點開   結果是 開   導通
物理接點 開   觸點閉   結果是 閉   斷開
- \- L3 E: W2 D( q! l! J物理接點 閉   觸點開   結果是 閉   導通
/ X3 y# M$ f( C7 _0 [+ U7 j" b物理接點 閉   觸點閉   結果是 開   斷開
----------------------------------------
1 c5 L" Y) J' {8 F5 H& h然后你那個圖想實現功能就是X1 X2 物理接線接線都是常開點接線，不存在lu分析的所謂的接常閉保證神馬 落線安全問題...
