關于FESTO三位置氣缸氣路原理圖的設計問題

查看數: 15395 | 評論數: 16 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-12-23 12:04

最近項目遇到一個問題，使用了FESTO的的三位置氣缸，型號是：（539697）ADNM-63-A-P-A-50Z1-150Z2。使用兩個電磁閥進行三位置的動作，一個兩位五通雙電控的，另外一個是兩位三通單電控 ...

回復

liuxingk 發表于 2021-3-6 09:01:05

本帖最后由 liuxingk 于 2021-3-6 09:04 編輯

用這個氣路可以！第一段氣缸上部和底部供氣，第二段氣缸上部斷開中間供氣，回程底部供氣


WOWglobal 發表于 2019-12-26 22:15:56

專業生產Y型接頭FESTO各型號匹配

蘇州裝配工 發表于 2019-12-26 00:59:41

曉昀 發表于 2019-12-24 19:34:44

keyman 發表于 2019-12-24 14:34
描述的還不夠清楚嗎？

你這圖畫的也太節省了，把不該省的信息全給省了！

兩個氣動閥的機能也要畫出來，氣動閥的排氣口接的氣缸那個口？

沒事的隨便接，如果反了就是出去和回來反了而已沒有什么關系。發表于 2019-12-25 09:02

平行科技 發表于 2019-12-24 18:32:12

電磁閥用錯了

keyman 發表于 2019-12-24 14:34:55

新新小生發表于 2019-12-24 13:59
能不能把你的氣路圖發給我看看啊？，這里面發不了圖片的話可以發我的郵箱，，謝謝，麻煩了。

描述的還不夠清楚嗎？


新新小生 發表于 2019-12-24 13:59:30

keyman 發表于 2019-12-23 14:55
我實際在用的，你有問題隨時問我好了。

搞定了與社友們說一聲。發表于 2019-12-25 09:03

新新小生 發表于 2019-12-24 13:56:58

曉昀發表于 2019-12-23 14:01
氣缸說明書中有氣缸的結構示意圖，比如，有幾個接口？那個是進氣口，那個是排氣口，什么螺紋？規格是多少？ ...

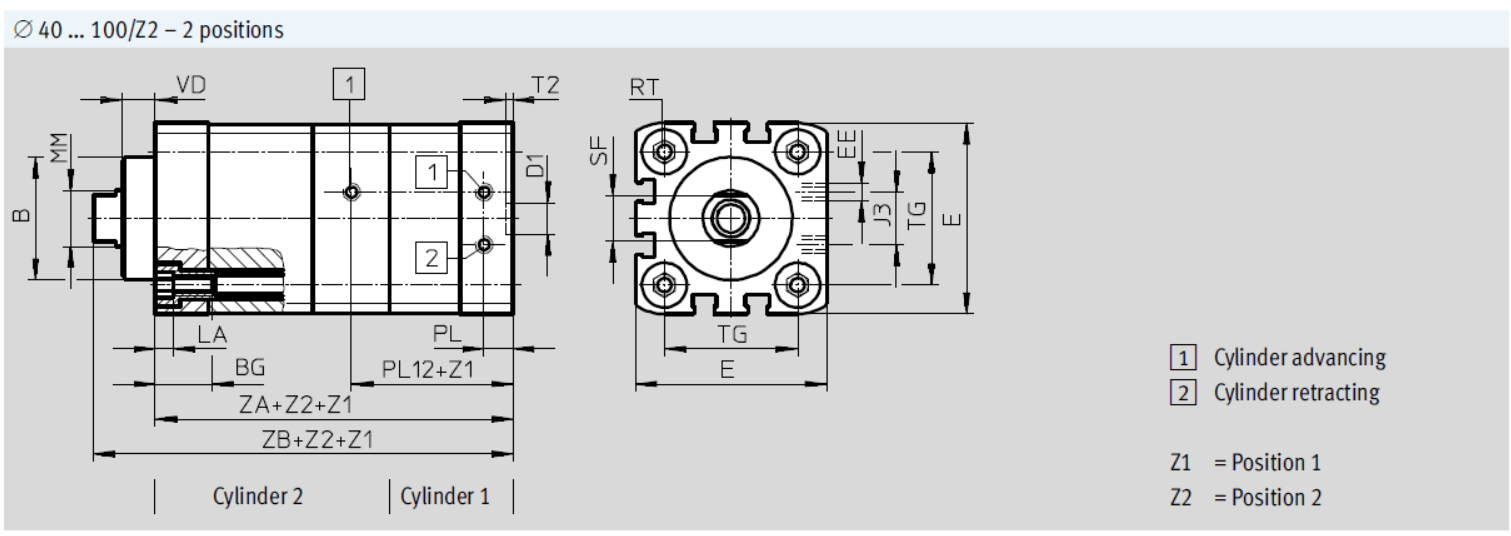

大哥，第一張圖片就是啊，兩個1是進氣口，2是排氣口，我就按照圖上借的，不行啊，氣缸內部憋氣

遠祥 發表于 2019-12-24 07:58:07

肯定是管路接線有問題，建議兩個電磁閥都用兩位的，不要一個兩位，一個三位這樣混搭。
