有設計過氣動插板閥的嗎？

查看數: 3407 | 評論數: 8 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-12-17 16:36

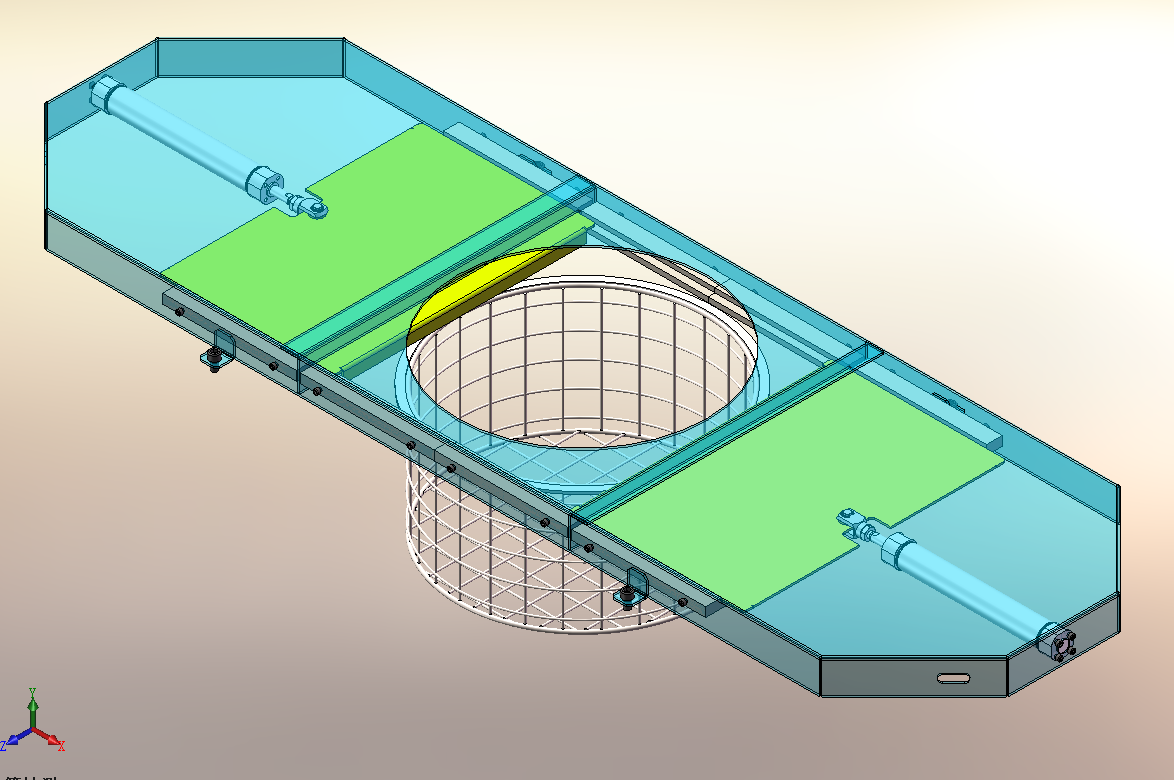

圖示是初步設計的水平布置的氣動開關的插板閥，有設計過類似結構的不，給提提意見。

回復

志超ai 發表于 2019-12-18 08:45:24

加個滑軌會比較好，因為你是一端固定的

dww1049517629 發表于 2019-12-18 08:20:58

遠祥發表于 2019-12-17 22:30
這只是一個設計方案吧，比機構導向比較關鍵，沒看到導條是如何固定的？？

尼龍條螺釘固定

dww1049517629 發表于 2019-12-18 08:19:57

耳總不是胖聰發表于 2019-12-17 17:03
沒有密封要求的話，隨便畫畫就基本能用

密封要求不嚴

遠祥 發表于 2019-12-17 22:30:00

這只是一個設計方案吧，比機構導向比較關鍵，沒看到導條是如何固定的？？

未來第一站 發表于 2019-12-17 21:00:24

看你這情況也不是什么有要求的地方，可以。

曉昀 發表于 2019-12-17 18:17:40

氣缸缸體只固定一端，當活塞桿伸出，這一端稍微有一點力，氣缸會不會擺動？

金龍精工 發表于 2019-12-17 17:48:06

顆粒上料機就是這樣一個氣缸加塊插板，還有剪刀式旋轉式。

耳總不是胖聰 發表于 2019-12-17 17:03:37

沒有密封要求的話，隨便畫畫就基本能用
