有誰用過這種結構？

查看數: 5773 | 評論數: 17 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-11-30 10:46

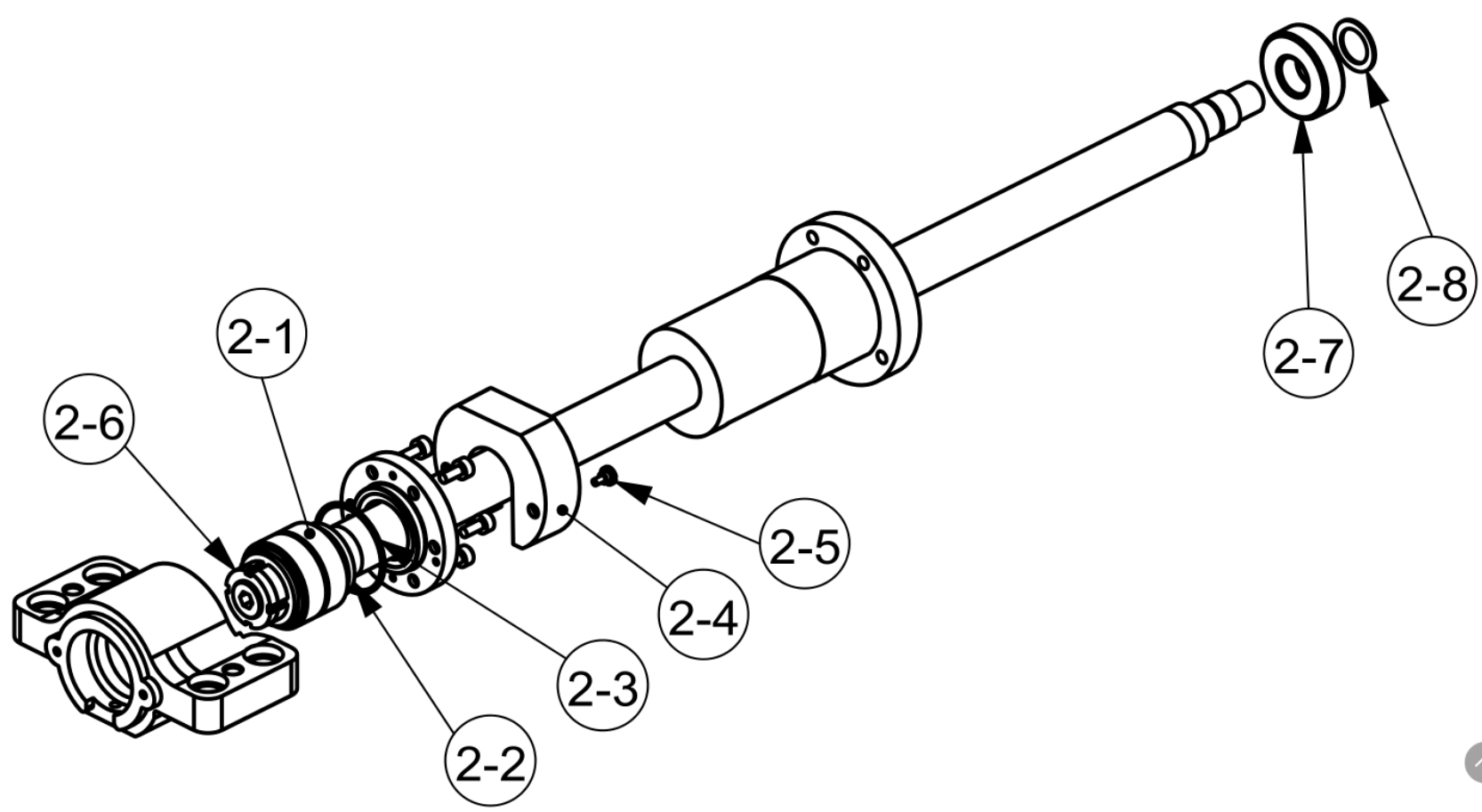

本帖最后由廣州粵研鐘彥華于 2019-11-30 10:52 編輯日本兄弟機的Y軸滑臺滾珠絲桿是電機端浮動，那電機與絲桿采用什么樣的聯軸器？(2-7是深溝球軸承6204VV) ...

回復

志超ai 發表于 2019-12-2 08:42:37

選擇聯軸器一般要看電機吧。。。。不過這種情況我一般是用膜片的

廣州粵研鐘彥華 發表于 2019-12-1 20:26:38

獅語者發表于 2019-12-1 12:29
圖片哪來的？說明書嗎？有的話，能否發一份給我？謝謝！

這個是機床說明書上的圖紙

廣州粵研鐘彥華 發表于 2019-12-1 20:25:08

WUHANLIST 發表于 2019-11-30 21:04
這個可能是兩端固定吧

兩端固定兩端都會用一對向心球軸承

遠祥 發表于 2019-12-1 16:55:35

可用的聯軸器還是挺多的，十字聯軸器也可以的。

獅語者 發表于 2019-12-1 12:29:01

圖片哪來的？說明書嗎？有的話，能否發一份給我？謝謝！

獅語者 發表于 2019-12-1 11:01:36

梅花彈性聯軸節，電機直聯結構常用。德國KTR,日本三木，等等，都不貴。

張zhb 發表于 2019-12-1 10:45:20

若是電機直連，不可能用剛性聯軸器，考慮一下膜片聯軸器，自動調心效果比較好
....

未來第一站 發表于 2019-11-30 21:09:57

梅花和膜片多見。

WUHANLIST 發表于 2019-11-30 21:04:34

這個可能是兩端固定吧
