看著是中心的意思，是銷孔吧

寒寒thunder 發表于 2019-11-22 14:07
首先，標注上沒有錐度，即為圓柱銷，機加應打底孔，φ8左右（不一定對）；然后，8個螺栓放入螺栓孔中，靠外 ...

受教了

zxx2008 發表于 2019-11-22 11:21
沒什么意思，這是制圖的標準要求：
在同一圖形中，如果有幾種尺寸數值相近而又重復的要素（如孔等）時，可 ...

受教了

H7還加公差正常，查表不是麻煩嘛。按公差加工就好。

曉昀 發表于 2019-11-22 10:12

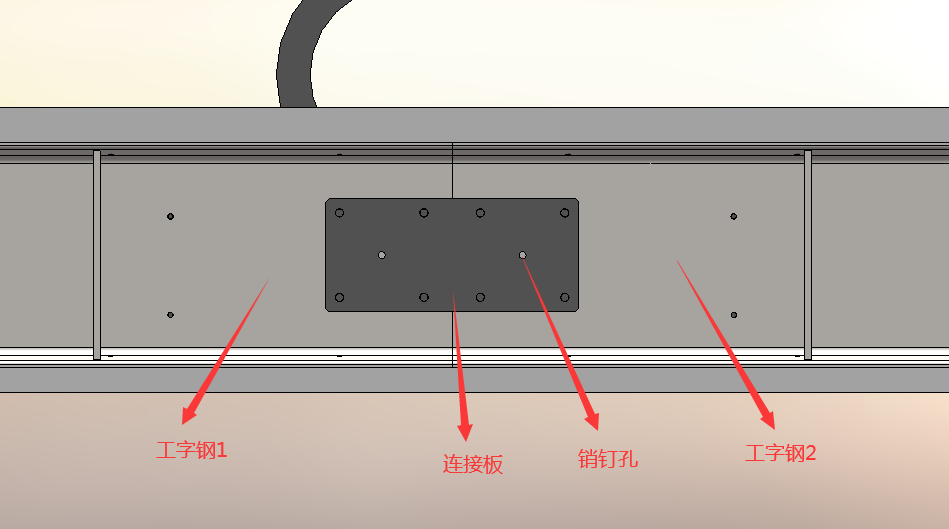

銷釘孔是定位用的，將兩個工字鋼對齊，并用連接板和銷釘先定好位，再按裝8個聯接螺栓，擰緊。

像這種有“”配“”合的（工字鋼面對齊算廣義的配合），不能提前打配合銷孔的，需螺栓把緊后配打銷孔。

首先，標注上沒有錐度，即為圓柱銷，機加應打底孔，φ8左右（不一定對）；然后，8個螺栓放入螺栓孔中，靠外力對齊工字鋼，保證中間縫隙最小，擰緊螺栓；接著用φ9.7（不一定對）的鉆頭放入φ8孔擴孔并打透工字鋼；接著用φ10 H7圓柱鉸刀鉸孔，鉸透工字鋼；最后用銅柱、橡膠錘或木槌輕輕敲入圓柱銷定位。

兩個孔之間尺寸沒有公差要求，有可能設計者想讓銷子專門來承受剪切力

沒什么意思，這是制圖的標準要求：
在同一圖形中，如果有幾種尺寸數值相近而又重復的要素（如孔等）時，可采用標記（如涂顏色）或標注字母的方法來區別；
標注的形式方向或位置不同，代表不是一類要素。

現場配作
