發布時間: 2019-11-20 17:14

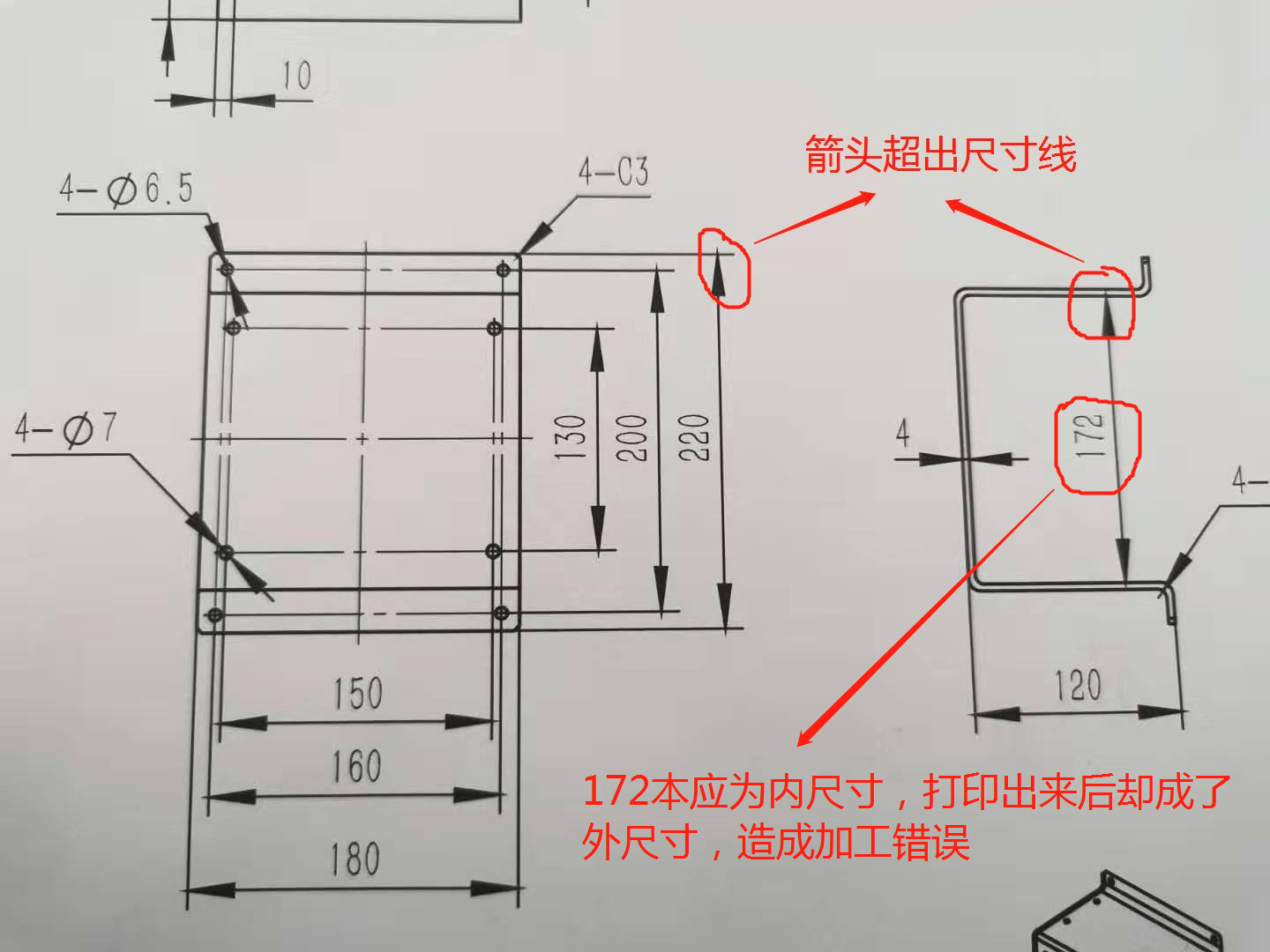

正文摘要:本帖最后由 dww1049517629 于 2019-11-20 17:16 編輯 事件起因是今天車間反饋設計的零件裝配有問題，打開三維模型和電子檔圖紙仔細核實了一下，顯示裝配沒問題。去車間量了下實物尺寸，發現問題出在172尺寸上。原 ... |
| 這種U型折彎的零件，我們正常都要文字附加說明是內尺寸還是外尺寸，免得加工出現問題。 |
| 圖紙上箭頭尺寸設置還是不對吧？軟件是個傻子，你給它多少它就給你顯示多少 |
| 查查選項當中的箭頭設置的對不 |
|
估計是字體自動轉換問題。 PDF打印的首選項里，只要看見“替換”的選項，就設置成不替換的那個。 或者，看見“位圖”就選它。 |
