機械裝配孔之長圓孔用法

查看數: 12567 | 評論數: 18 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-11-19 19:25

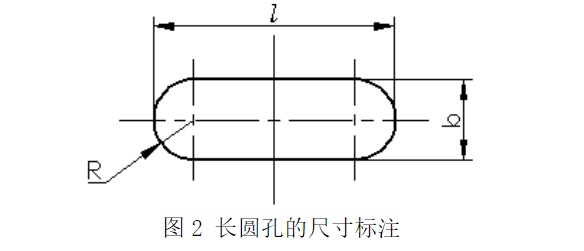

各位機械設計大神，問一下，什么時候裝配孔設計成長圓孔，如圖所示，什么時候設計成圓孔？長圓孔的尺寸有國家標準嗎？長圓孔的有點在于可以允許更大的加工誤差，方便裝配調整螺栓位置，可是長圓孔有什么缺點呢？問 ...

回復

popwilsword 發表于 2019-11-25 08:30:26

zxx2008 發表于 2019-11-22 11:43
長條孔優點：便于安裝、方便調整尺寸；
缺點：定位不準，固定螺栓松動時，容易產生較大位移；
掌握大致原 ...

嗯，了解了，謝謝哈

popwilsword 發表于 2019-11-25 08:29:29

寒寒thunder 發表于 2019-11-22 16:29
沒有國家標準，長度上根據調整距離確定，寬度上可以借鑒螺栓過孔，根據精配合、中配合、粗配合來選擇，過孔 ...

明白了哥們，謝謝，很專業

寒寒thunder 發表于 2019-11-22 16:29:37

沒有國家標準，長度上根據調整距離確定，寬度上可以借鑒螺栓過孔，根據精配合、中配合、粗配合來選擇，過孔大小手冊上有，正好與相應的刀具尺寸對應，都是機加最常用的刀具規格，如果選用其他寬度有可能得買非標專用刀具，得不償失。

zxx2008 發表于 2019-11-22 11:43:43

長條孔優點：便于安裝、方便調整尺寸；
缺點：定位不準，固定螺栓松動時，容易產生較大位移；
掌握大致原則，這個長條孔你也可以自己琢磨這用哦，哈哈

溺水的咸魚 發表于 2019-11-22 10:36:01

大大蘇發表于 2019-11-21 11:50
這個尺寸標注不如直接標兩圓心的尺寸，方便加工，我以前就被機加的說過。而且你那個R和b其實是一個尺寸吧

如果是鈑金切割下料的話標注外部尺寸應該比較方便吧

富甲小夜 發表于 2019-11-21 15:46:14

有需要微調的也可以用。

sunbin00 發表于 2019-11-21 13:10:27

需要調節的位置
設備單個模組安裝底板就需要設計成腰型孔

大大蘇 發表于 2019-11-21 11:50:08

這個尺寸標注不如直接標兩圓心的尺寸，方便加工，我以前就被機加的說過。而且你那個R和b其實是一個尺寸吧

風味鍋巴 發表于 2019-11-21 11:45:34

學渣渣發表于 2019-11-21 11:35
腰孔，長孔，蛋孔，，，，

別說，還都挺形象的...
