旋轉氣缸垂直安裝如何平衡

查看數: 7998 | 評論數: 19 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-11-19 10:22

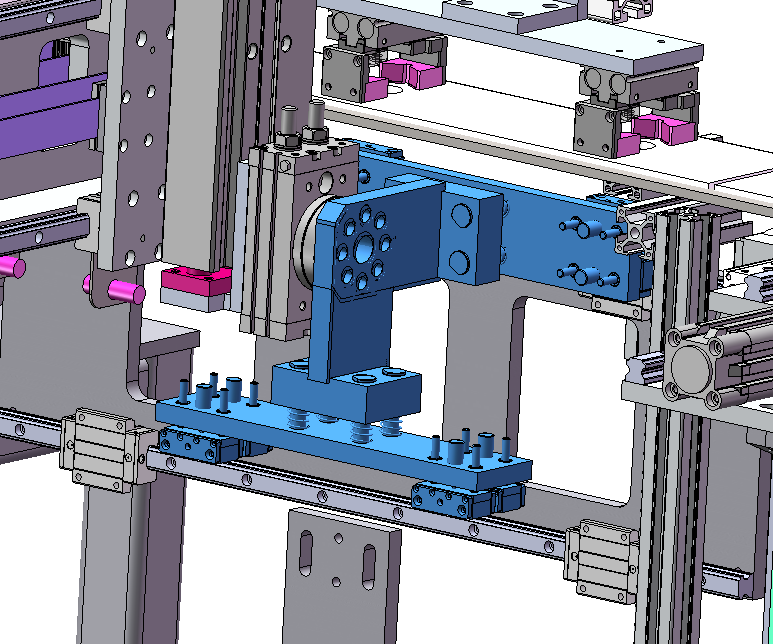

如圖所示，旋轉氣缸垂直安裝，負載1KG,往上動作時，由于重力影響，往上擺動氣缸不容易到位，往下擺動速度非?？?，目前的解決辦法是做對稱加配重來平衡，想問下大家有沒有 ...

回復

任督二脈。。。 發表于 2019-11-20 18:20:41

技術需要信仰發表于 2019-11-20 17:30
擺缸里就是齒輪齒條

自己做的剛性好負載強

技術需要信仰 發表于 2019-11-20 17:30:05

|任督二脈。。。發表于 11-20 10:48<br>我會用普通氣缸齒輪加齒條<br>

擺缸里就是齒輪齒條

sunbin00 發表于 2019-11-20 14:11:15

換大一號氣缸

學習一下

任督二脈。。。 發表于 2019-11-20 10:48:44

fangyunsheng 發表于 2019-11-19 13:21
要我肯定不用擺動缸，普通氣缸+連桿+油壓緩沖器多省錢可靠，勁又大

我會用普通氣缸齒輪加齒條

大蘿卜 發表于 2019-11-20 08:53:56

旋轉氣缸允許垂直安裝的，不過安裝時有相關要求的

東莞新精達軸承 發表于 2019-11-20 08:47:43

我比較關心你的導軌

紅偉92 發表于 2019-11-20 08:40:12

不建議用氣缸，氣體很容易壓縮，無論是慣性還是其他都會導致運動不穩
建議使用電機或者液壓馬達

小胖1011034101 發表于 2019-11-20 08:26:27

空間夠的話換成普通氣缸加連桿
