米思米上一個案例原理

查看數: 8349 | 評論數: 19 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-11-13 16:24

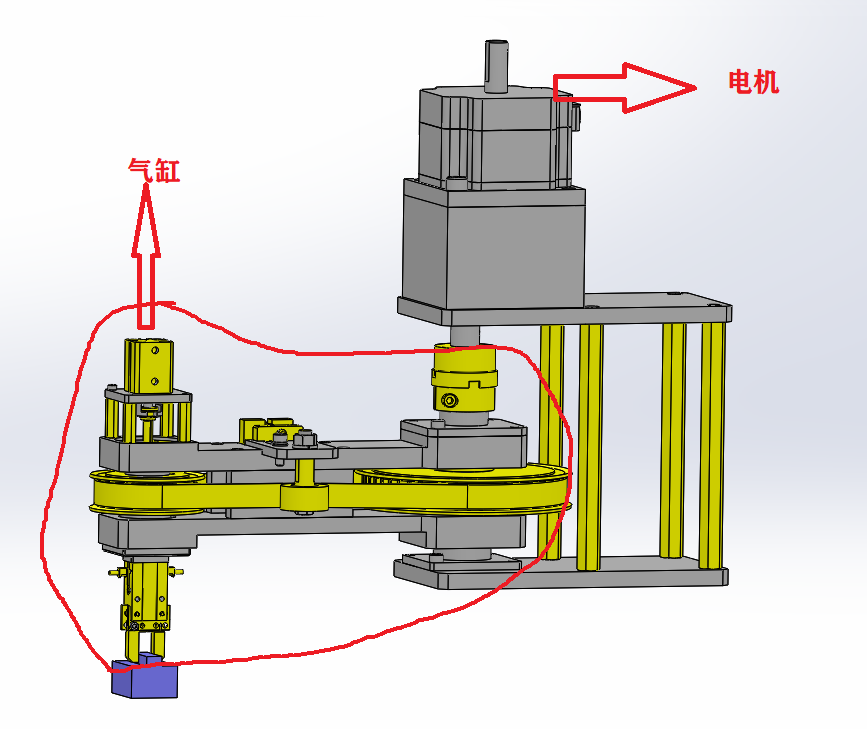

本帖最后由陌上古道于 2019-11-13 17:14 編輯 ) O6 z& F. U, u# D1 k7 v; ?# B0 m4 T4 b4 r9 A) q 看了這個模型，主要作用是夾爪夾緊工件后，黃色部分帶輪及氣缸整體旋轉90°到另一個工作臺上方，然后帶輪旋轉是 ...

回復

keyman 發表于 2019-11-14 10:22:53

參考地球的公轉與自轉模型。

cherishp 發表于 2019-11-14 09:45:51

嗯，自己明白就行，可能是我表述的有問題。

diyli1230 發表于 2019-11-14 09:01:19

四連桿機構，擺角后夾持物料位置不變化

未來第一站 發表于 2019-11-13 20:22:43

cherishp 發表于 2019-11-13 16:39
$ d7 f2 H7 M4 M! }$ H不知道說明白沒有，電機只帶動你畫的紅圈部分，然后大同步輪是不轉的，這樣，小同步輪就會轉。

是這個意思。

遠祥 發表于 2019-11-13 20:12:44

這是紅色框里面的機構旋轉的同時，里面同步帶輪同時旋轉。紅色框的機構轉動是靠傳動軸來實現。

cherishp 發表于 2019-11-13 17:25:20

陌上古道發表于 2019-11-13 17:23& q v$ w+ Y* S* }, _5 s& ^9 ]
那電機要讓大帶輪轉，由怎么能讓整個紅色框選部分（工作臺）轉啊

我覺得這個很簡單，你自己組裝一邊，設置好關系，就明白怎么轉動的了。

cherishp 發表于 2019-11-13 17:24:42

陌上古道發表于 2019-11-13 17:23
' @, |# z4 I1 z; ? Y那電機要讓大帶輪轉，由怎么能讓整個紅色框選部分（工作臺）轉啊

電機只帶動擺臂，大同步輪不轉動。由于大同步輪不轉動，而小同步輪隨擺臂轉動了，那它由于大同步輪的限制，會自身轉動。

宣子哥 發表于 2019-11-13 17:24:21

電機帶動整個支架轉動，而大帶輪的轉動軸是固定的，大帶輪通過軸承安裝在固定軸上，當支架旋轉時，小帶輪和支架整體旋轉，由于小帶輪和大帶輪是通過同步帶連接的，大小帶輪之間發生了相對轉動。

多謝多謝，總算明白了！我一直陷入誤區，開始認為電機帶動大帶輪轉呢發表于 2019-11-13 17:33

陌上古道 發表于 2019-11-13 17:23:14

cherishp 發表于 2019-11-13 17:14
2 g% e* C5 J2 P4 ?+ C7 f% b. G需要大同步帶輪的，不然沒法讓小同步輪相對擺臂轉動。

那電機要讓大帶輪轉，由怎么能讓整個紅色框選部分（工作臺）轉啊
