m2006410 發表于 2019-10-28 20:28
刺輪，可以實現90°調節，那種刺輪結構閥門，就是這樣的。

上下移動同樣可以使用刺輪結構，或者螺桿結構 ...

上下調節精度不高的話，可以采用刺輪，角度調節的話最好采用雙點固定

目前我也需要設計一個類似的裝置 端部需要承載兩個成年人的重量

學渣渣 發表于 2019-10-30 12:34
大俠，lz的需求不一樣哦。主要是負載10kg，215mm。

so easy。無非是鎖緊力大小、傾翻力矩平衡……

魍者歸來 發表于 2019-10-28 20:17
高級點的醫院的點滴架，宜家的桿式金屬臺燈，車間里的百分表架

大俠，lz的需求不一樣哦。主要是負載10kg，215mm。

固定好之后端部能承掛住10公斤的物體

如何固定？

2樓的可以

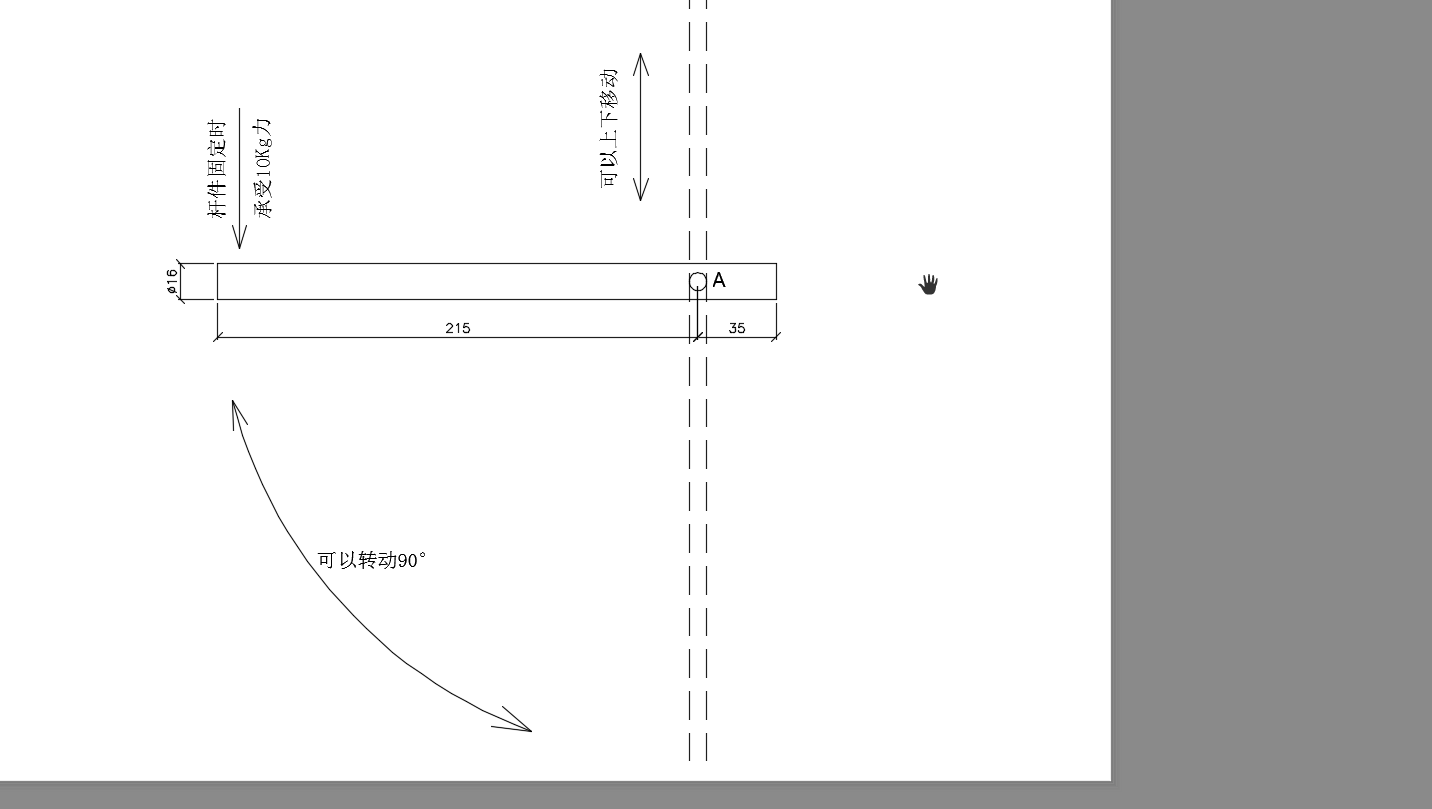

是的，如上圖所示，增加兩軸運動才好實現。

兩個氣缸加上軸承座和支線導軌搞定。

用2#的方法這里最好上個釘絲。
