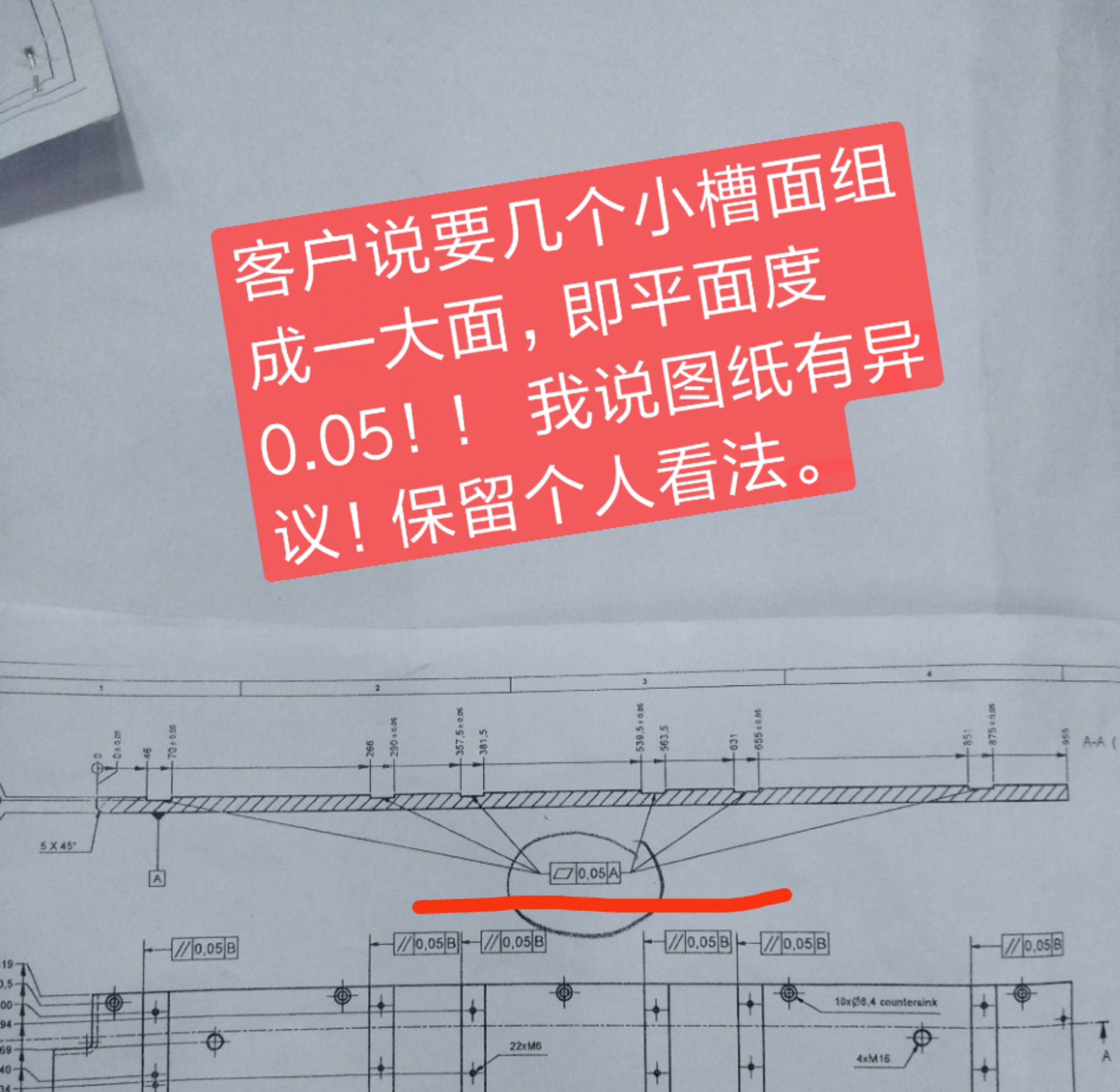

平面度標注，非連續面的要求，公共公差帶

查看數: 17588 | 評論數: 21 | 收藏 6

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-10-16 22:16

回復

紅動中國 發表于 2022-10-20 23:17:47

終：

真正的就是要求，單個滿足即可，幾條導軌槽！分開滿足即可！！幾米的大平面板哦

阿杰啊 發表于 2022-2-17 12:00:05

不錯不錯謝謝

鈑金準專家 發表于 2021-8-14 11:30:58

標注細節討論貼，支持

冷水黃金 發表于 2021-8-13 15:50:43

這種復雜的不常用的，最好文字說明或單獨用線拉起

俺老孫來也 發表于 2021-8-13 13:53:15

學到了一個重要知識

礫石1989 發表于 2021-8-12 21:07:13

中山楊發表于 2019-10-17 08:26
標準上有說明的，這種情況加個CS就行了

標準上有說明的，這種情況加個CZ

cherishp 發表于 2019-10-21 18:46:48

一尾小魚發表于 2019-10-17 00:18
底面為基準面，槽為等高。

我覺得可能出圖的應該是要這個意思。

jiangsuwanhua 發表于 2019-10-18 10:34:45

進來學習學習

遠祥 發表于 2019-10-17 18:55:20

組合起來平面度才0.05，這個要求太高了咯，單個槽面，每個0.05還差不多！
