請教一下這個什么意思？

查看數: 5011 | 評論數: 13 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-10-16 08:59

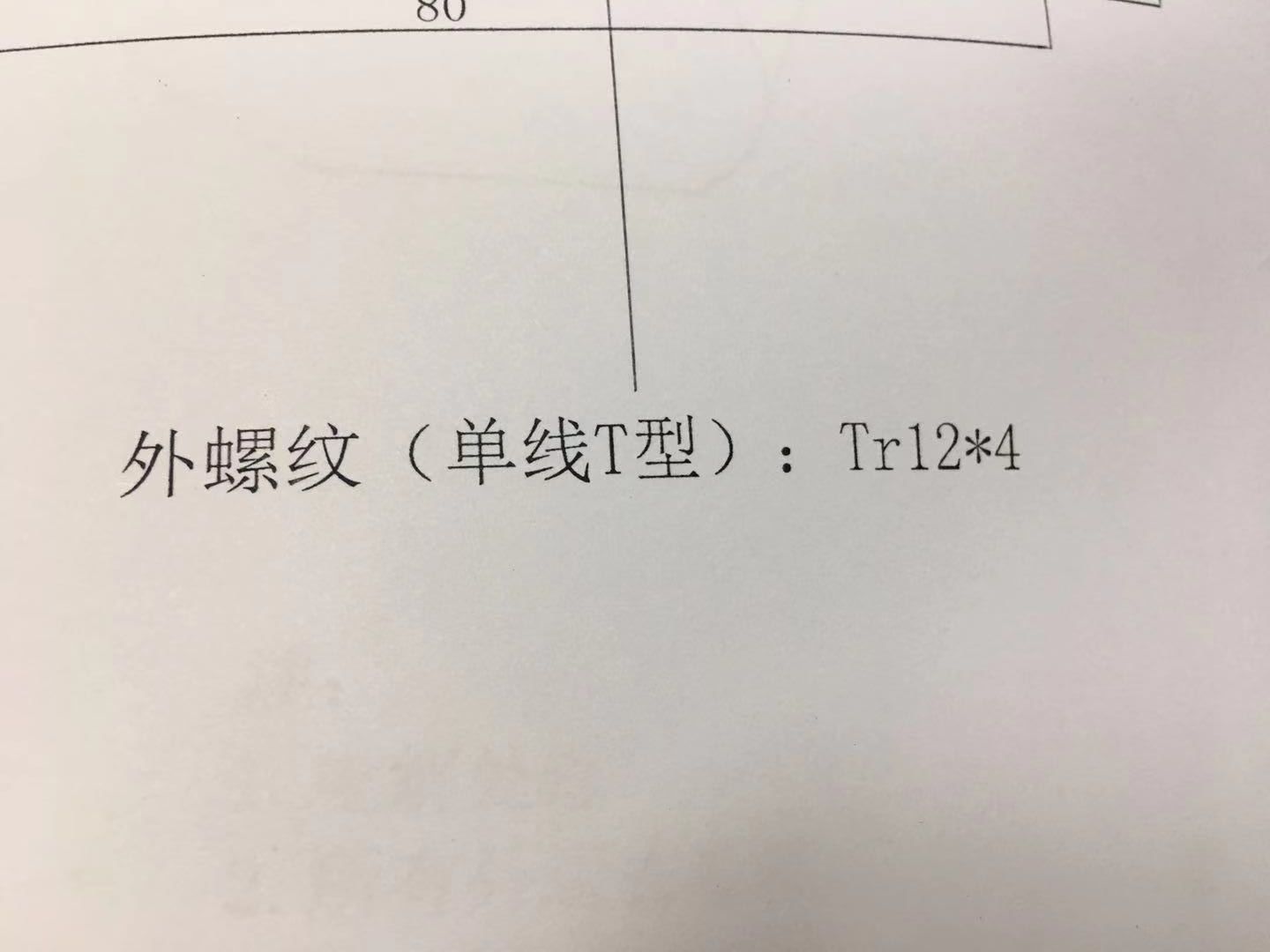

如圖

回復

13995936456 發表于 2019-10-17 08:55:06

梯形螺紋外徑12導程4

龍游大海 發表于 2019-10-16 21:13:26

單頭梯形螺紋外徑12導程4

韓寒11 發表于 2019-10-16 20:50:10

T型螺紋的意思

遠祥 發表于 2019-10-16 19:20:06

梯形螺紋Tr12x4表示螺紋的公稱直徑是12mm，螺距為4mm

Osmos 發表于 2019-10-16 16:21:31

需要去查相關螺紋標準，或者用這個小程序快速查詢。

[微~信小程序“公差通”，解決你的圖紙困惑與公差問題]

15766377718 發表于 2019-10-16 13:41:35

白. 發表于 2019-10-16 09:22
畫三維還是2D，三維畫12的直徑圓柱,3D只是參考不用那么詳細，出工程圖的時候，標注詳細就行了。2D 外螺3/ ...

好的有平面圖標注了Tri12

白. 發表于 2019-10-16 09:22:25

15766377718 發表于 2019-10-16 09:18
那我該怎么畫啊？沒畫過

畫三維還是2D，三維畫12的直徑圓柱,3D只是參考不用那么詳細，出工程圖的時候，標注詳細就行了。2D 外螺3/4紋細實線，

曉昀 發表于 2019-10-16 09:20:05

15766377718 發表于 2019-10-16 09:18
那我該怎么畫啊？沒畫過

機械設計手冊上有梯形螺紋的畫法，如果是裝配圖，用簡化畫法就行。

15766377718 發表于 2019-10-16 09:18:21

曉昀發表于 2019-10-16 09:06
這是個傳動螺紋（不是連接螺紋），螺紋類型是梯形螺紋。

那我該怎么畫啊？沒畫過
