英制的伺服軸如何配軸套？

查看數: 2588 | 評論數: 1 | 收藏 0
關燈 | 提示：支持鍵盤翻頁<-左 右->
    組圖打開中，請稍候......
發布時間: 2019-10-15 15:29

正文摘要:

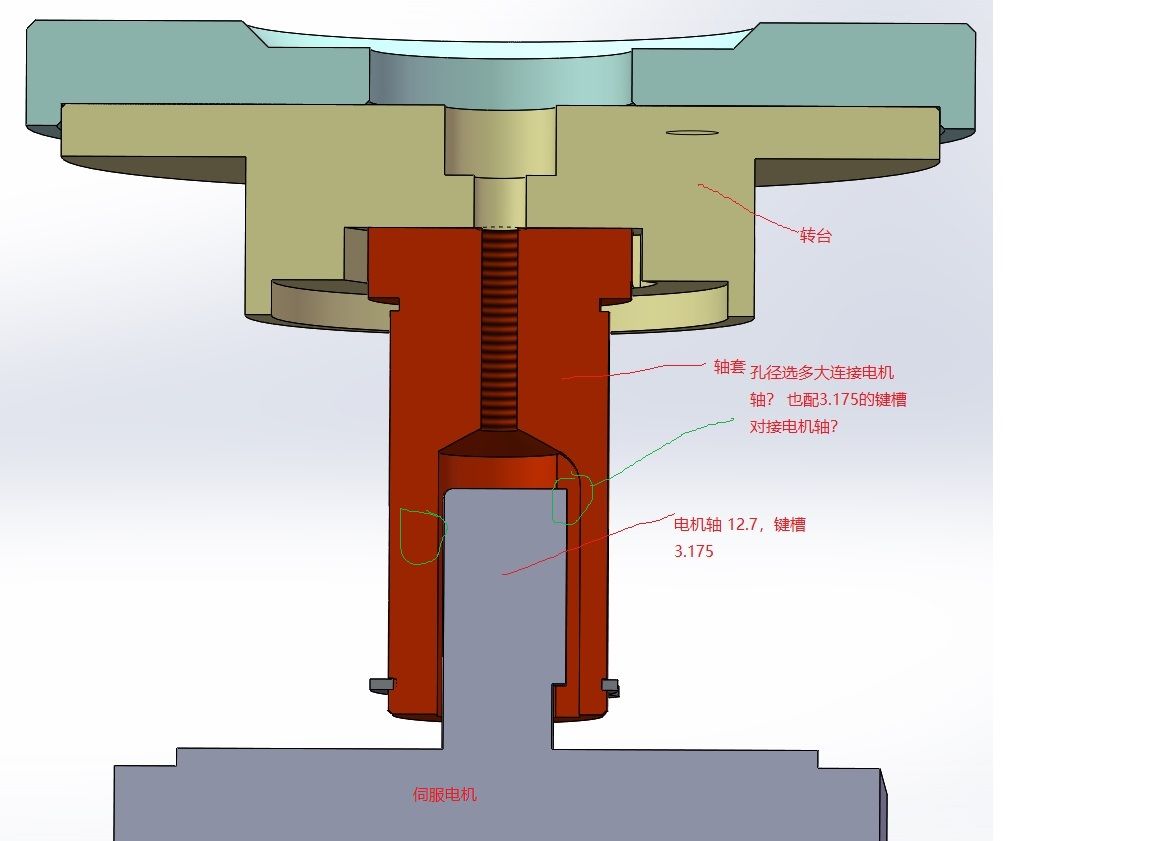

如題，這個電機軸是英制尺寸，電機連接一個軸套，軸套上面固定一個小轉臺，軸套內孔的尺寸和鍵槽尺寸選多大配合電機軸呢？

回復

2011ayoon 發表于 2019-10-15 16:05:51
本帖最后由 2011ayoon 于 2019-10-15 16:16 編輯

內孔可以按12.7H8配合，鍵槽按3.18±0.015，槽深1.5+0.1，鍵寬按3.18X3.18公差-0.03加工
不過那個軸套沒辦法加工出來，盲孔鍵槽要設計一個退刀槽，一般也沒有這么小的插槽工具

點評

那軸套開口強度會是問題，如果強度要求不高這也是個辦法，外面加個套也能保證一定的強度  發表于 2019-10-16 09:45
我覺得是不是可以把軸套的鍵槽加工成穿透的結構？就是說，讓它一直穿透外徑，這樣可以從外面進刀往內銑，是否可行？  發表于 2019-10-16 08:58
學習了，感謝分享  發表于 2019-10-15 16:48
