1  螺桿螺母建議用梯形螺紋
2 螺桿之間連接建議用鏈輪加鏈條，還要加導輪增加包角。

qwer1213 發表于 2019-10-9 08:34
最開始我是中間絲桿，四角光軸導向的，客戶嫌高度太高，所以就改成這樣，不知道同步帶的承載40kg怎么樣

用四個絲桿比用光軸好，不會憋死。這個我做過。但是最好不要用同步帶傳動，你的包角太小，可能會跳齒。建議用鏈輪。

驅動手輪包角太小，會跳齒，解決方法：
1.驅動輪兩側加惰輪，增加彎曲，形成包角，
2.驅動輪內移同步帶加長，形成自然包角，
3. 驅動輪對面裝壓輪，壓緊同步帶，防止跳齒
還有一個潛在風險，由于地面不平，可能造成有一個支撐腳與地面不接觸，這樣，轉動手輪時，不接觸的支撐腳的同步帶輪旋轉摩擦力可能由于遠小于絲杠摩擦力，造成支撐腳跟同步帶輪一起旋轉上升，遠離地面

曉昀 發表于 2019-10-8 22:19

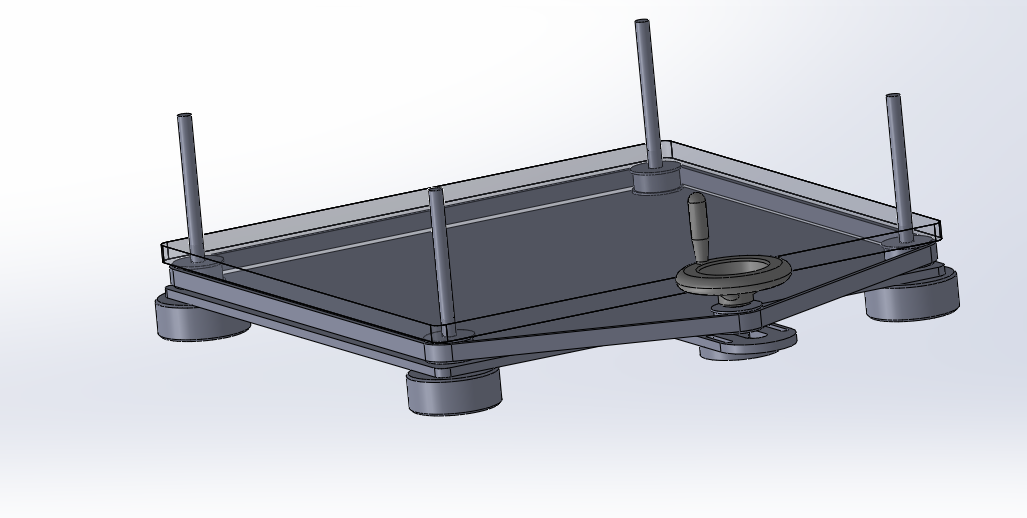

手輪搖動主動輪旋轉，主動輪通過同步帶驅動四個角的同步帶輪旋轉，可以升降，但是四個螺柱支撐的平面會不會 ...

不平會撬勁，必須平才能上下運動。

可以參考這種

C:\Users\Administrator\Desktop

周震 發表于 2019-10-9 08:51
方案1：幾個同步輪是和平臺一起的，是否可以固定？這樣方便調節在一個平面，轉輪轉動帶動同步輪轉動，然后 ...

同步帶的四個角固定在第一層板上，螺桿轉，第二層板升降，承載40kg   螺距1mm，不知道行不行

方案1：幾個同步輪是和平臺一起的，是否可以固定？這樣方便調節在一個平面，轉輪轉動帶動同步輪轉動，然后絲桿上升。

方案2：同7樓 ，可以使用標準件升降機，然后增加渦輪蝸桿或者斜齒輪機構驅動連接，這個機構壽命承載相對比較好。

水水5 發表于 2019-10-9 06:38
同步帶有彈性，如果包角太小，可能旋轉角度會有誤差。如果負載不大，建議改成中間一個螺桿，四角加導向。如 ...

最開始我是中間絲桿，四角光軸導向的，客戶嫌高度太高，所以就改成這樣，不知道同步帶的承載40kg怎么樣
