大家覺得這個連桿機構能實現功能嗎？

查看數: 3208 | 評論數: 9 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2019-10-7 22:28

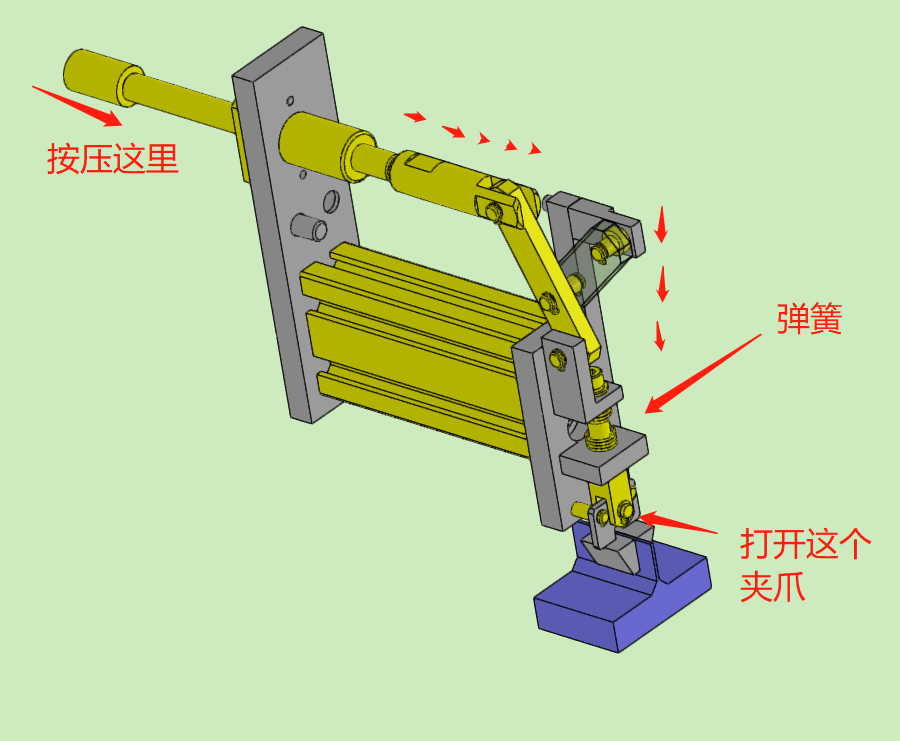

這是米思米的案例庫的一個機構。No000549.通過按壓一個橫向的桿，使縱向的連桿下降，從而打開下面的那個夾爪？這個連桿機構能實現嗎？若是想實現，設計中哪個地方應該怎樣設計？ ...

回復

蘇打紅茶哥 發表于 2019-10-9 11:47:33

水水5 發表于 2019-10-8 17:30
有直線軸承的限制，連桿末端的軌跡是直線嗎？會不會卡死？過定義了嗎？

升降機不就是垂直運動

遠祥 發表于 2019-10-8 19:54:43

整的有些復雜了，估計實際動作不會有這么順暢！

水水5 發表于 2019-10-8 17:30:12

有直線軸承的限制，連桿末端的軌跡是直線嗎？會不會卡死？過定義了嗎？

蘇打紅茶哥 發表于 2019-10-8 13:43:52

我看行

深藍色清風 發表于 2019-10-8 11:31:14

最后的那個爪子那里結構合適的話能實現。

聯合艦隊 發表于 2019-10-8 10:08:14

完全可以實現，就是機構復雜了。

陌上古道 發表于 2019-10-8 09:56:13

這個簡單結構，可以實現的，夾爪下壓打開，上拉夾緊。

曉昀 發表于 2019-10-8 08:32:56

把這個地方換個角度看看，結構沒看清


LiNing_jrjub 發表于 2019-10-8 08:16:49

樓主感覺的問題點在哪？
我感覺可以實現
