標題: 焊接反變形技術探討 [打印本頁]
作者: 遠祥 時間: 2019-9-16 09:52
標題: 焊接反變形技術探討
最近跟蹤一個項目，連續通宵幾個晚上，結果頗有收貨，對于MIG焊技術有了一些新的感觸，特此分享一帖；
7 d2 t3 x+ J. [2 u. k+ o$ o

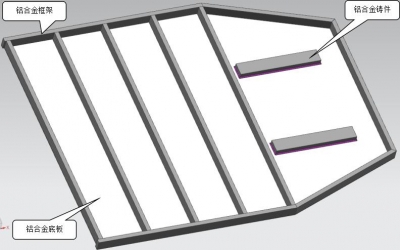

5 p. S+ s) `3 `5 ~8 U) d( `5 p如圖所示是鋁合金總成焊接件，材質均為鋁合金6061，由型材框架、平板和鑄件拼焊組成；
! t; [3 B# \- X% s' E! }; [
5 M6 i; m% f, _7 @3 [ 因為材質是鋁合金，熱膨脹系數大；而產品右側的兩個鑄件焊道較長，焊接完后，產生較大的熱量（剛焊完有70-80°，燙手）；焊縫的縱向收縮變形和橫向收縮變形，再加上受熱變形；結果焊完后，產品繞支點翹起，最差的狀態，翹起的高度有七八個毫米！這樣的狀態不用說客戶無法接受，公司內部的品質都會NG，而且會被同行的嘲笑，焊的什么玩意兒，變形這么大！' g' z8 y! }4 A' p4 Z; L
# J+ y6 [) X$ S$ e/ y* ~
2 g. [% A" v+ |, X2 W 現階段是小批量試制階段，打樣也就幾十套，因為種種原因：設計交接緊急（3天設計完一副治具），成本原因等，交樣工裝做的很簡陋：

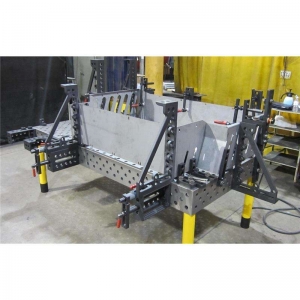

7 s& R n+ X: ~3 C而正式焊接工裝，都是有水冷，風冷等控制焊接變形的措施：

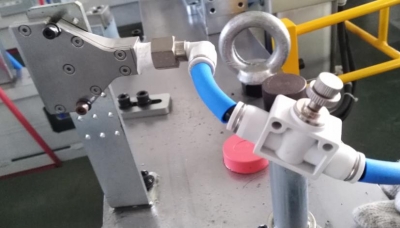

風冷措施
2 Y2 D9 b5 ?" I3 d* A# ]7 @

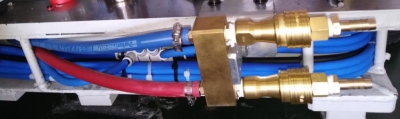

水冷措施
. L) W! m7 D9 E' x: G# F- _
% b5 b3 u3 a; ^% Q7 v3 N) G4 K 其實最開始生產提出用反變形的措施，我內心一開始是拒絕的；因為焊接工裝都是按產品數模面貼面擺正設計，缺乏反變形設計經驗，設計時不知道要反向變形量多少，沒有把握，也不敢設計。但現實是殘酷的，設計人員解決不了，只有按現場焊工師傅的辦法了。然而，實際證明，反變形的措施還真有效果！
6 V4 b- g8 V- Y, g& B
2 q0 V/ f6 ?& }& b0 {4 J& {
* I$ B& I: q$ j9 V! d7 U在鑄件焊接前，把右側那段強行往下壓到4-5毫米；
% s! n; l8 @2 X% A& ]9 j( O ]
這樣焊接完后，產品焊后變形反而減小，整體平面度達到了預期效果。
: [2 ^7 ~' ]/ x6 D( D$ Y' C H* }
+ W( u4 ]8 S" s! C! K1 K

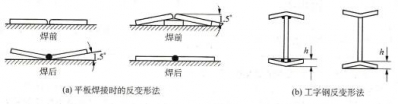

其實反變形法說的通俗一些，就是在焊接組裝前人為地制定一個反向變形，使該變形與焊后產生呢的變形大小相等而方向相反，以此來達到抵消焊接變形；
, E! x0 L' e S' k6 S
2 F+ ?8 R- S9 }( m; O
9 u# f* F* a! S- `/ H原理雖然簡單，但要想實施成功，需要根據經驗和現場大量驗證總結出數值；
6 K2 F( ?& G1 F7 F, y4 {2 ^$ j
' G( `( i# j" ?: w

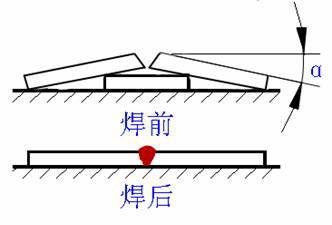

以這次的項目產品為例，這個α角不宜過大，控制在1°；反變形量比焊后變形量大五十絲即可，比如，你之前焊接變形量為5毫米，反變形量最好是5.5毫米。 q7 E* x; a+ l8 y: U% _
% Q, W& d7 j6 {- u$ k+ c. d. ]: M8 T
3 V0 C& z) {: q( \, {3 X" l$ s! O" v
作者: pengzhiping 時間: 2019-9-16 10:38
很多有要求的機器底座都是用的反變形法挺實用的。
作者: holmes董樺 時間: 2019-9-16 11:30
學到一招
作者: 遠祥 時間: 2019-9-16 14:53
% l/ r0 b0 P$ K是的呢，不同行業都能采用這種反變形的手法，但估計值不一樣。
( S2 a3 H: u$ I4 N
作者: 遠祥 時間: 2019-9-17 07:28
+ x" `; {2 l3 q+ {
可以的，多多探討。。。& I4 H. E/ o- {: f6 U$ D
作者: 那些年的那些年 時間: 2019-9-19 15:51
實戰經驗值得借鑒，感謝lz分享。話說好貼竟然沒人頂
作者: -吳曉東蘇州 時間: 2019-9-21 14:01
漲知識了
作者: 一尾小魚 時間: 2019-10-3 02:59
良心分享。
作者: 那一抹星空 時間: 2019-12-5 14:57
謝謝樓主
作者: ygyi2009 時間: 2019-12-5 21:09
驗值得借鑒，感謝lz分享。話說好貼竟然沒人頂
作者: 戰狼zl 時間: 2020-9-5 11:01
學到一招
作者: lgh999111 時間: 2020-9-17 08:43
薄板焊接反變形是最好的，數據以實際試驗調整最好，主要是抵消焊道收縮量
作者: 邢云鶴 時間: 2020-9-23 08:03
收藏
作者: 大白小白 時間: 2020-10-11 19:38
; q" x8 m8 p0 g( \. S6 [請教一下大俠，風冷，水冷的效果和使用范圍，謝謝！% Z6 ^5 y9 S& Q: B- h
作者: 林汐771k 時間: 2022-7-12 11:26
學習了" i8 t& o4 o1 ~3 B" \
作者: 林中水11 時間: 2022-7-13 15:21
學學習了，這個就是理論計算變形量比較困難
作者: 18137630758 時間: 2022-7-23 14:50
感謝給了一個參考值，實際操作如果精度要求高，還是要打樣試焊，做出調整
作者: 詹姆斯007 時間: 2022-7-23 21:09
對于復雜的焊接件，反變形需要豐富的經驗。
% d( }, g) y1 F4 S* _4 ?對于沒做過的新結構，需要做試驗。
作者: 思念從未退卻 時間: 2022-8-17 10:48
這種穩定性怎么樣啊
作者: ygc111 時間: 2022-8-26 14:59
厲害了
作者: 11483882 時間: 2023-4-15 13:24
學習了，謝謝
作者: qinbin0588 時間: 2023-5-30 16:28
好貼，必須頂一下
作者: 皮皮發V 時間: 2023-6-9 14:27
如果是氣缸壓緊夾具，是否可以不作反變形或者反變形角度可以減少？
作者: huwhy 時間: 2023-6-26 07:45
非常有價值的分享/ x+ i% v% _0 x9 v+ w p! }
作者: lemon_wan 時間: 2023-6-27 13:19
很有價值的經驗之談
作者: 木頭不說話A 時間: 2023-10-8 22:45
學到了
作者: 幻劍隨緣 時間: 2023-10-27 17:15
是電動汽車的電池托盤嗎？也做過類似的樣件，用的是攪拌摩擦焊+MIG，工裝是焊接工程師設計的，應該有反變形設置。這玩意還有很高的防水要求，做了工裝樣件等最后沒接到單，杯具
作者: 麥哥123 時間: 2023-10-29 18:51
像這種結構一般都是做反變形措施，
0 o) q% \$ t6 ]+ _. k0 ~, o7 y像樓主這簡單的工件，夾具完全可以做成可調的（我一般可調余量10mm以上），先按正常尺寸調夾具，焊兩個出來后看變形量多少就調多少
作者: 陳濤66 時間: 2025-5-14 15:12
學到了
