標題: 想買一套現成的直線驅動模塊，通過手持操作器進行操作 [打印本頁]

作者: 夜風25 時間: 2019-9-13 22:52
標題: 想買一套現成的直線驅動模塊，通過手持操作器進行操作
本帖最后由夜風25 于 2019-9-13 22:54 編輯

最近做了一套設備，設備上有一個帶有直線導軌的直線自由度，原來是沒有驅動，靠人手推動的。現在甲方要求增加一套電驅動。
操作方式就是通過手持操作器之類的進行操作，操作器上有按鈕，手摁下去，直線自由度運動；松開按鈕，直線自由度停止運動。可正反運動。

如果自己購買電機+絲杠螺母+驅動器+操作器的話，成本有點高，而且還需要自己選型設計，有些耗時。
有沒有現成做這么一整套系統的廠家呢？不需要定位精度，轉速可以提前設定好，電機類型也不指定，需要的推力也不大（直線自由度已安裝好了直線導軌，人一只手可以輕松推動），能夠滿足直線自由度正反轉的功能就行。

如果有能做的可以聯系我，咱們可以詳談。或者有沒有朋友用過類似產品，也可以將聯系方式或鏈接發給我。不勝感激

作者: 去缸活塞泵 時間: 2019-9-13 23:37
上個照片或者簡圖啊

作者: yien 時間: 2019-9-14 00:06
IAI有電缸加示教器整套加起來不需要寫程序，不需要額外上位機，就是價格有點小貴。

作者: DianGongN 時間: 2019-9-14 09:01
本帖最后由 DianGongN 于 2019-9-14 13:57 編輯

沒有太高要求的話，可選  步進電機 + 驅動器 +絲杠螺母+ 脈沖發生器 + 控制旋鈕 +24V開關電源(系統有的話，不買)
這個不需要編程序，簡單的接線就可以控制。
驅動器可以買現成的，上面有3個控制信號：脈沖方向允許。
限位控制邏輯為：正向限位到達時，若方向信號=正向，則強制  允許=無效。
                        反向限位到達時，若方向信號=反向，則強制  允許=無效。
脈沖發生器可以買  NE555脈沖發生器，1.30元。
控制旋鈕買22mm工業旋鈕，100元以內。
可以幫你畫個接線圖，自己接線就行了。

通過1個旋鈕控制，3個位置，分別為正向停止反向。
(, 下載次數: 9)

作者: lingdu 時間: 2019-9-14 16:29
本帖最后由 lingdu 于 2019-9-14 16:32 編輯

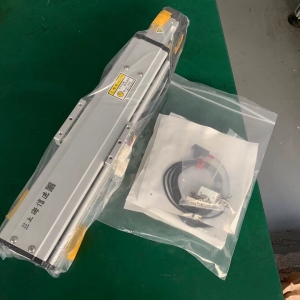

請問行程需要多大？單軸直線模組配57步進電機，再加開關盒裝2個按鈕控制左右

作者: DianGongN 時間: 2019-9-15 07:20
又仔細想想，直流電機應該更簡單。
直流電機 + 旋鈕就可以了。
正傳反轉限位，用接線實現控制。

作者: 遠祥 時間: 2019-9-15 09:09
成套的價格都比較高，建議自己拼搭合適。
