標題: 大神討論此工件的加工工藝 [打印本頁]

作者: liuriqi603 時間: 2019-9-9 18:21
標題: 大神討論此工件的加工工藝
本帖最后由 liuriqi603 于 2019-9-9 18:38 編輯

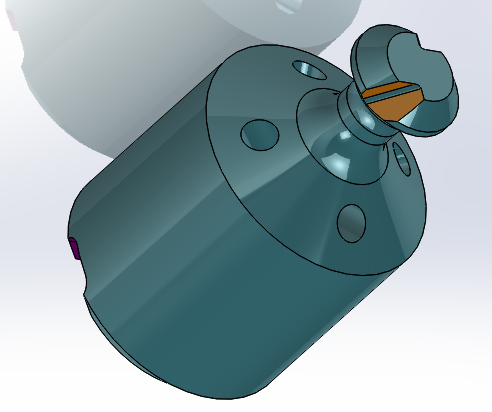

請各位大神討論此工件（2個）加工工藝，盡量說詳細點，共同學習！三維模型已建立！加工難度系數非常高，圖紙?jiān)O(shè)計沒有任何問題！難點在放大視圖！

補充內容 (2019-9-10 08:07):
再次補充，圖紙精度要求不能改變，航空產品！

作者: liuriqi603 時間: 2019-9-9 18:31
詳細資料見PDF圖紙！請各位大神踴躍發表各自看法，盡量說詳細點（思路）

作者: 韓寒11 時間: 2019-9-9 19:38

第一張圖的零件除了小端0.4的粗糙度無法保證，其它的尺寸都可以使用車削中心來加工
先加工左端外圓，內孔，然后再加工右端，使用角度動力刀座即可
另一張圖的零件也可以用車削中心來加工，關鍵都在右端的0.4粗糙度上，如果改為0.8粗糙度，這兩個工件差不多都能加工出來

作者: liuriqi603 時間: 2019-9-10 08:05

韓寒11 發表于 2019-9-9 19:38
4 P2 i a8 @! N- L/ k) @& v8 H* x第一張圖的零件除了小端0.4的粗糙度無法保證，其它的尺寸都可以使用車削中心來加工
. `$ `% J: C8 }' `4 f' j' _先加工左端外圓，內 ...

感謝提出的意見，圖紙不能修改，航空產品！

作者: hacjg0807 時間: 2019-9-10 08:11
長見識

作者: 行者_(dá)Ve171 時間: 2019-9-10 08:18
我想知道在不破壞的情況下，怎么檢測放大圖中的全跳動和角度符合標準

作者: 聯合艦隊 時間: 2019-9-10 09:25

行者_(dá)Ve171 發表于 2019-9-10 08:18) D# Z( ?4 z: u5 T: ?% W
我想知道在不破壞的情況下，怎么檢測放大圖中的全跳動和角度符合標準

無法檢測，全靠機床導軌保證。實際上偏差一點也一樣用。

作者: hell19881209 時間: 2019-9-10 10:46

行者_(dá)Ve171 發表于 2019-9-10 08:184 a; _5 x5 j( j$ S
我想知道在不破壞的情況下，怎么檢測放大圖中的全跳動和角度符合標準

這產品，肯定要上三坐標測了吧。

作者: ycnj 時間: 2020-1-25 08:22
車銑復合加工中心加工！
