標題: 油缸爆了咯！ [打印本頁]
作者: 遠祥 時間: 2019-9-2 10:10
標題: 油缸爆了咯！

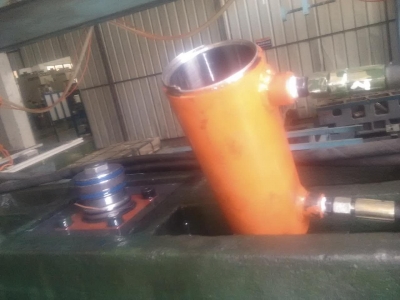

一大早，微信就得到消息，生產停線了！火急火燎的趕到公司，看到現場的慘狀，真是讓人心塞！坑爹呀！
+ A" W- k1 l0 }: F! v

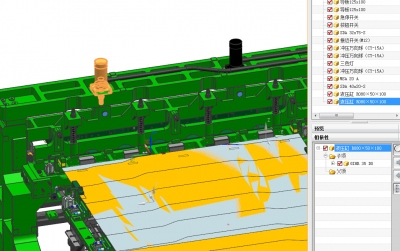

這是一臺剪板專機，用于剪切曲線型的板料：
. U; j/ \3 H$ w& @

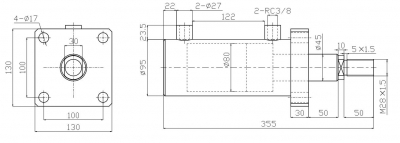

液壓系統設計壓力0-7Mpa,缸徑80mm，行程100mm，作用力5T；
6 L8 ^; d! s. c( u+ l6 T6 Q
油缸速度可調節；液壓站外形尺寸600X450X450；風冷；
5 u W8 u5 Y0 `) n/ o" Z0 V6 T

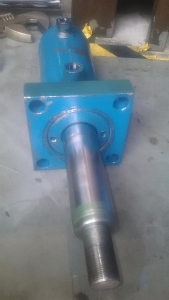

油缸的缸筒、活塞、活塞桿、缸蓋、缸底、限位套、法蘭、耳環均為45#；整體拼焊而成，密封圈材質為NOK；
% E. B, m4 y7 W a

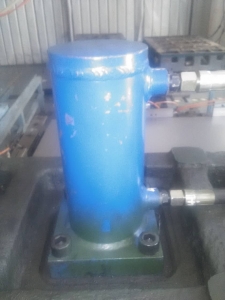

這圖專機試生產了5個月，每天工作8個小時，結果今天就變成這幅模樣。。。
0 O$ _ r7 J. Y! q% u

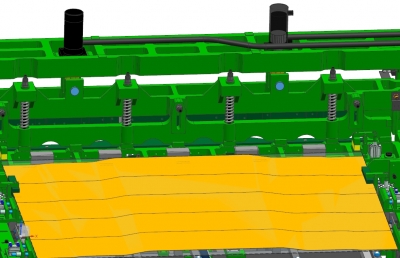

工作方式為兩條油缸聯動
K, L! N* e' j4 B7 u0 {

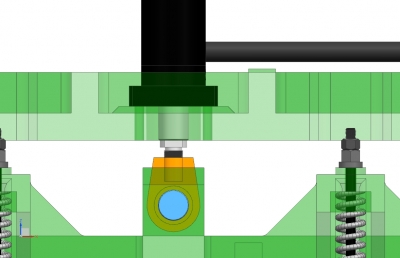

按道理來講，設計里面油缸的固定聯接方式沒問題；活塞桿前端有大的魚眼軸承，不至于把缸體給扳斷；
圖80 ~$ l; @$ w* }% C- ]

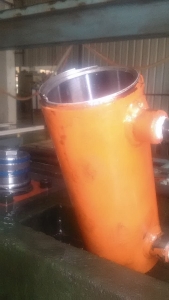

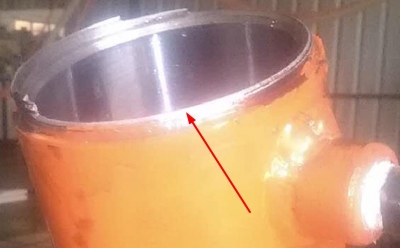

初步分析是油缸的質量問題，這個地方內部結構貌似有螺紋，但是壁厚太薄；而且外圈的焊接估計有缺陷；
- O4 J) w+ y k& ?1 C) t
之前公司的液壓系統都是買君帆的，也沒出現過這樣的問題；只到今天查了采購一體化系統，才發現這套是本地的一家不出名的品牌，叫什么寶力液壓。。。
$ j a# Y2 a- r" e) C
" s( K5 q! [$ t4 Q( r
作者: sgxap666 時間: 2019-9-2 10:23
才8M都能出問題
作者: Venerealulcer 時間: 2019-9-2 10:27
君凡是不錯，我在里昂的時候也進口這玩意，好久不用了
作者: 藍色格 時間: 2019-9-2 10:27
是不是要加個同步機構，看樣子是兩個液壓缸不同步，感覺是扭壞的。不過壁確實是有點薄。。
作者: 仗劍走天涯 時間: 2019-9-2 10:42
看照片是斷裂的地方太薄了。
作者: 藍色格 時間: 2019-9-2 10:43
剪板有時候兩邊受力不均勻，阻力大一邊，液壓缸運行距離小，兩液壓缸受扭。兩液壓缸油長度不一樣，是不是也會有影響同步？
作者: wx_c57kw5nu 時間: 2019-9-2 11:08
一分價錢一分貨
作者: 學渣渣 時間: 2019-9-2 11:09
進來學習了
作者: 曉昀 時間: 2019-9-2 12:41
按載荷計算下油缸壁厚，有沒有焊縫探傷報告，看看探傷比例是多少？同時檢查，液壓流程圖是否也有問題？
作者: 科技的瘋狂 時間: 2019-9-2 12:48
45#焊接性不好,易產生缺陷
作者: susanxin1 時間: 2019-9-2 14:35
45#鋼焊接性不好。需要有經驗的焊工操作。
作者: 遠祥 時間: 2019-9-2 14:49
是啊，也沒用多久，質量太差了！
作者: 遠祥 時間: 2019-9-2 14:50
我們這邊優選他的
作者: 遠祥 時間: 2019-9-2 15:05
其實我在買這套液壓系統時，也有這種擔憂，供應商在單個油缸的管路加了調速閥
作者: 遠祥 時間: 2019-9-2 15:06
是啊，比較薄，十個毫米不到，而且還做了螺紋。
作者: 遠祥 時間: 2019-9-2 15:07
前輩真是專業呀，我們現場還真沒有這樣裝置能做測試了，現在只有強壓供應商。
作者: jiangsuwanhua 時間: 2019-9-2 16:02
進來學習下
作者: 孫冰巖 時間: 2019-9-2 16:11
一分價錢一分貨
作者: 冷水黃金 時間: 2019-9-3 08:20
油缸質量先不說，但安裝方式感覺有問題，想長久使用，最好兩端鉸接的。
( [: n- a; K2 A9 G- U4 t3 g一般油缸原則上不受側向力。
1 e6 l+ ?8 p( o; b1 p+ T8 u
作者: t125438094 時間: 2019-9-3 15:02
缸體一般用20#焊接，45#焊接件沒那么好，容易有裂紋，壁厚也有點薄了
]0 i% `( Y6 \9 [0 n( f0 R5 ]
作者: 遠祥 時間: 2019-9-3 15:07
|冷水黃金發表于 09-03 08:20油缸質量先不說，但安裝方式感覺有問題，想長久使用，最好兩端鉸接的。<br>" B0 p3 k4 W4 {! f S7 _+ C
一般油缸原則上不受側向力。<br>
: r% U; i& `$ N0 _. ], z+ |# S5 _我現在設計方式為螺桿前段增加魚眼軸承，升降塊還有導向，也是不會受側向力的。
作者: indel小張 時間: 2019-9-3 15:54
估計連油封都不一定是正品了，仿nok
作者: jiangsuwanhua 時間: 2019-9-3 16:01
進來看看
作者: 風》追逐 時間: 2019-9-3 16:54
- ^8 w# R; I; o. ^0 A$ C6 s" `帶了魚眼軸承是不會扭的兄弟
6 ~# i3 L! v6 `
作者: 藍色格 時間: 2019-9-3 17:22
0 S4 c$ X. W# O# S9 h2 A有導向不會扭，沒有導向就會扭。
. N$ o( D8 C; z
作者: 天之藍_JUgIp 時間: 2019-9-3 19:12
強度不夠
作者: 未來第一站 時間: 2019-9-3 20:12
應該是壁厚太薄了。
作者: long_syJW8 時間: 2019-9-4 09:35
恭喜中獎了
作者: 僵尸號 時間: 2019-9-4 13:05
樓主量一下斷裂壁厚多少
作者: sfcp 時間: 2019-9-4 14:31
就是缸筒車螺紋后剩余的壁厚太薄了,白話講沒有肉了,
作者: linyuyu2013 時間: 2019-9-4 17:12
又上了一課，感謝分享
作者: cool44 時間: 2019-9-4 20:17
一端固定，魚眼沒起作用。
作者: david1973 時間: 2019-9-4 21:03
螺紋連接的缸筒通常要有4根拉桿把住缸蓋，螺紋不吃力。
作者: 非標男 時間: 2019-9-6 08:52
還沒有接觸過液壓，來學習了！
作者: 華少_Ud9M7 時間: 2019-9-6 09:08
壁這么薄，為何還要加螺紋？缸體材質……？
作者: yuanqiao 時間: 2019-9-6 15:36
肉眼看了一下感覺是以下幾點問題：
# h" D) O) N" c* G) O! Q3 r$ k3 b1：45#鋼焊接，缺陷很明顯的，一般高負載工況不怎么用，
: O* G$ B: @) y2 L4 y" M2：爆裂位置明顯牙被拉壞了，牙的有效圈數不夠，且這個位置應該用梯形細牙會不會好一些，
( t4 T& d7 S9 q5 O4 [! M+ c3：壁厚明顯不足，攻好牙 基本上都沒什么壁厚了。
作者: indel小張 時間: 2019-9-6 16:49
$ L/ j( Q+ D: Q! l: U. s* q
有些仿的質量還沒有正常國產的好，給自己推薦推薦英德爾密封: ^. F, G. N$ @! n. M& `
作者: 騎士150 時間: 2019-9-7 09:35
我公司也有剪板機，不過用的液壓缸沒這么大，剪的不銹鋼，不銹鋼帶的最大寬度是613x4.0，最小寬度是485x2.3，下剪刀固定，兩側有立柱，立柱上安裝的有齒條，兩個齒輪通過軸固定，確保工作時同步。
作者: qiandanwu 時間: 2019-9-8 16:05
樓主你好，我是油缸生產廠家，君凡和我們也是合作關系。你這個一看就是油缸質量問題，7MPA相對油缸來說是很低的工作壓力了，這個后蓋竟然能崩掉，一看就是設計和焊接的問題，有問題歡迎隨時咨詢我。
