標題: 奇怪的線性滑軌固定方式 [打印本頁]

作者: 遠祥 時間: 2019-7-8 09:59
標題: 奇怪的線性滑軌固定方式
本帖最后由遠祥于 2019-7-8 07:41 編輯

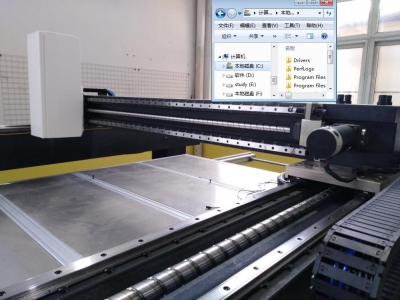

今天車間新增加了一臺檢測設備，據說很貴的樣子

圖個新鮮，專門圍著它轉了一圈，看到一處奇怪的地方：

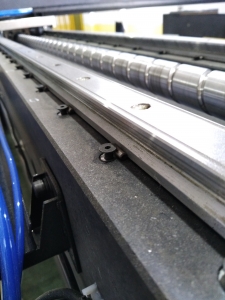

是的，線性滑軌的導軌固定方式，感覺很奇怪。。。

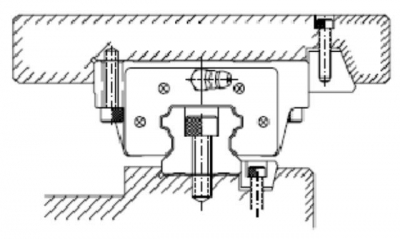

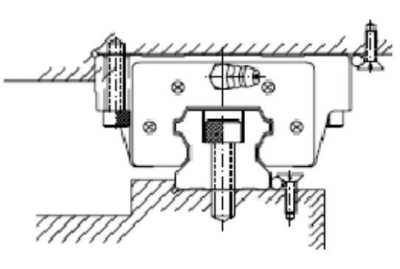

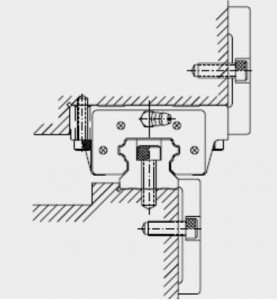

記得之前師傅教過，直線導軌滑塊的固定有四種：

第一種：滾柱固定法

滾柱是利用螺栓頭部斜度的推進來施壓，所以要特別注意螺栓頭部的位置。

第二種：壓板固定法

滑軌與滑塊側面需略微突出床臺與工作臺邊緣，而壓板需加工逃槽，以防止安裝時與滑軌或滑塊的角部產生干預。

第三種：推拔固定法

藉由對推拔的鎖緊來施壓，過大的鎖緊力易造成滑軌彎曲或外側肩部變形，所以安裝時要特別注意鎖緊力的適當性。

第四種：定位螺栓固定法

因為安裝空間的限制，使用的螺栓尺寸不可太大。

我們自動化裝置設計中，通常都用第一種方法！

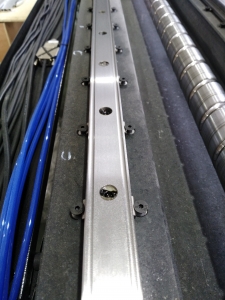

但為什么這個設備的導軌是兩側都用滾珠固定法，是設計錯了，還是怎么回事？兩側都用滾珠，那基準豈不是沒有了？

作者: 大尾巴狼 時間: 2019-7-8 10:10
可能是精度要求高，母機達不到，就弄成兩邊都可調

作者: bamboo 時間: 2019-7-8 10:10
大理石底座加工的時候會留出一個做基準，其中一根導軌先與大理石底座基準面打平行，再調另一根

作者: 北冥鳥的天空 時間: 2019-7-8 10:11
先圍觀，等高手解析

作者: 幾何精度檢測 時間: 2019-7-8 10:14
大概就是傳說中的設計成可調節機構 現場調吧

作者: zhudg 時間: 2019-7-8 10:34
線軌固定是靠線軌中間的螺絲固定，一般間距60mm的通孔鎖到下面的底座上，然后再調水平，調完后打螺絲膠鎖死，兩側可調水平的只是在打水平都時候用來調節的，不是做固定方式的。

作者: zhklcx 時間: 2019-7-8 10:37
旁邊是定位銷，實際安裝中要靠導軌上的螺孔固定，一邊打直線度一邊鎖緊螺釘，同事鎖緊定位銷，這樣就保證了直線度了

作者: TayhiCIUM 時間: 2019-7-8 10:46
有可能像我這樣的比較懶，下面定位，然后定位效

作者: 漂泊的風 時間: 2019-7-8 10:56

可能是精度要求高，母機達不到，就弄成兩邊都可調

比較贊成2樓的說法，可能是行程比較長，精度要求高，直接加工出來滿足不了要求，全靠調。

作者: 黑眼豆_W3i3M 時間: 2019-7-8 11:24
我們公司更懶，直接加工一個凹槽卡里面，都不給你調節的機會

作者: 軍CSJ 時間: 2019-7-8 12:55
仔細看，是有基準的。

作者: jjddqian 時間: 2019-7-8 13:36
ABB機械手夾具上的線性導軌，就一深槽

作者: 柳建凱 時間: 2019-7-8 14:32
2樓說的差不多。

作者: qihaibing 時間: 2019-7-8 14:36
等大神解析，收藏下

作者: 遠祥 時間: 2019-7-8 15:03

|大尾巴狼發表于 07-08 10:10可能是精度要求高，母機達不到，就弄成兩邊都可調

母機精度是OK的，它的下面可是大理石里面喲！

作者: 遠祥 時間: 2019-7-8 15:04

|bamboo發表于 07-08 10:10大理石底座加工的時候會留出一個做基準，其中一根導軌先與大理石底座基準面打平行，再調另一根

貌似是這樣的，我再去車間研究一番！

作者: 遠祥 時間: 2019-7-8 15:07

|黑眼豆_W3i3M發表于 07-08 11:24我們公司更懶，直接加工一個凹槽卡里面，都不給你調節的機會<img class="emotion" src="http://m.whclglass.com.cn/static/image/smiley/default/lol.gif" smilieid="12 border=" 0"="" alt=""><img class="emotion" src="http://m.whclglass.com.cn/static/image/smiley/default/lol.gif" smilieid="12 border=" 0"="" alt=""><img class="emotion" src="http://m.whclglass.com.cn/static/image/smiley/default/lol.gif" smilieid="12 border=" 0"="" alt="">

凹槽是不行的，要么就是放不進，要么就是放進去很松，我剛畢業時就是設計一個凹槽的。

作者: 熊啊熊啊飛 時間: 2019-7-8 15:10
大理石加工一個靠邊槽成本高且精度一般不如做成可調 或許應該會做一個靠邊治具

作者: bamboo 時間: 2019-7-8 15:20
這根母機沒有關系！如果知道大理石上的螺紋孔是怎么“加工”的就明白了，只能用這種方法保證平行度

作者: 遠祥 時間: 2019-7-8 16:21
樓上一些兄弟說的很多，大理石銑側邊靠的基準，若實現加工精度，加工成本會比較高，所以固定導軌的這個大理石面，做成整面對于供應商來講會方便一些

作者: 遠祥 時間: 2019-7-8 16:22
兩條線性滑軌之間更多的是滑塊來做為初定位的

作者: 遠祥 時間: 2019-7-8 16:23

作者: 冷月梧桐 時間: 2019-7-8 21:58
簡單點

作者: sandt_zhou 時間: 2019-7-9 09:09
受教，學習了..........................

作者: 黑眼豆_W3i3M 時間: 2019-7-9 10:34

遠祥發表于 2019-7-8 15:07
凹槽是不行的，要么就是放不進，要么就是放進去很松，我剛畢業時就是設計一個凹槽的。

怎么會呢加工都是間隙配合，我們槽寬+0.02- 到+0.04，這個要求裝的沒出過問題。這精度基本夠用，還省事。

作者: wei_R0LaK 時間: 2019-7-9 12:43
這個應該是偏心銷，調整精度的，頭部有內六角。單側靠邊精度達不到的，要偏心銷來調整

作者: inthebc 時間: 2019-7-9 12:55
先裝好滑塊及上面導板，然后開始前后拉，邊拉邊調

反正沒定位，調就完事了

作者: yanchaolon 時間: 2019-7-9 14:06
這一端應該是可調接需要

作者: 制造商 時間: 2019-7-9 16:08
不會兩邊都是這樣的結構吧？應該有一邊的導軌是基準靠山+迫緊，這一邊是以那邊導軌為基準做調整。

作者: t2930 時間: 2019-7-9 22:31
中走絲幾乎都這樣的裝法，調整好了，導軌邊上涂膠

作者: 國統區 時間: 2019-7-10 11:58
這就是第四種方法降低加工成本靠安裝調節直線度

作者: lurenyi 時間: 2019-7-10 12:59
學習了

作者: sunbin00 時間: 2019-7-11 08:47
我們也是開凹槽壓板定位銷三種方式

作者: duanyz 時間: 2019-7-11 10:10

bamboo 發表于 2019-7-8 15:20
這根母機沒有關系！如果知道大理石上的螺紋孔是怎么“加工”的就明白了，只能用這種方法保證平行度

能簡單說說大理石上的螺紋孔是怎么加工的嗎？渴望長見識

作者: 南國之春 時間: 2019-7-12 12:32
可能是為了減少加工工作量，直接銑平面，兩側滾珠一夾自動找中心。

作者: 南國之春 時間: 2019-7-12 12:33

黑眼豆_W3i3M 發表于 2019-7-8 11:24
我們公司更懶，直接加工一個凹槽卡里面，都不給你調節的機會

一側這么干是可以的

作者: 南國之春 時間: 2019-7-12 12:34

duanyz 發表于 2019-7-11 10:10
能簡單說說大理石上的螺紋孔是怎么加工的嗎？渴望長見識

一般是鑲金屬螺紋套

作者: 我叫劉有福 時間: 2019-7-12 12:56
學習了想問下雙組導軌的話也需要都這樣固定嗎

作者: xiaodongping 時間: 2019-7-12 17:11

黑眼豆_W3i3M 發表于 2019-7-9 10:34
怎么會呢加工都是間隙配合，我們槽寬+0.02- 到+0.04，這個要求裝的沒出過問題。這精度基本夠用，還 ...

一般中短行程導軌安裝，根據現在的加工精度，要求公差0.02以下的，基本可以直接銑槽定位

作者: se7kong 時間: 2019-7-12 22:09
大概是精度太高全靠調吧。。。

作者: duanyz 時間: 2019-7-14 00:00

南國之春發表于 2019-7-12 12:34
一般是鑲金屬螺紋套

那個金屬螺紋套是怎么固定在石頭上的呢？上膠嗎？

作者: itwotwo 時間: 2019-7-14 02:10
兩邊只是提供夾緊力，導軌直線度使用標準件已經校直，鎖緊了導軌上的螺絲，并檢驗通過，最后每對兩邊同時鎖緊提供加緊的固定力。

作者: 渭水源_ZRks7 時間: 2019-7-14 08:40

duanyz 發表于 2019-7-14 00:00
那個金屬螺紋套是怎么固定在石頭上的呢？上膠嗎？

預埋進去的

作者: ljjzqt 時間: 2019-7-14 14:41
學習學習

作者: 小小英雄 時間: 2019-7-15 10:03
學習了

作者: aa895957432 時間: 2019-7-15 14:56
兩根導軌我們一般不銑槽安裝，兩個槽深度在加工時可能存在一高一低，這樣兩根導軌就是一高一低
我們就是直接安裝在板的平面上，一根導軌安裝時一邊裝定位銷，另一邊壓塊壓緊；另一根導軌邊移動邊裝配螺絲

作者: itwotwo 時間: 2019-7-17 08:30

duanyz 發表于 2019-7-13 06:00
那個金屬螺紋套是怎么固定在石頭上的呢？上膠嗎？

審核通過？是什么鬼，以后不留言了
