標題: 焊接工裝定位銷設計要點 [打印本頁]

作者: 遠祥 時間: 2019-4-22 14:29
標題: 焊接工裝定位銷設計要點
本帖最后由遠祥于 2019-4-21 12:31 編輯

(1）、定位銷調整

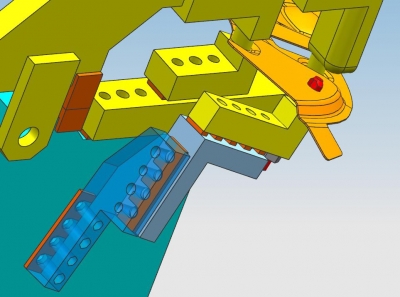

產品定位部分與整個機構導向部分要求是裝配而成，XY方向通過調整墊片的方式進行調整：

(2）、定位銷規格

a)定位銷材質：Cr12Mo1V1(SKD11);

b)定位銷定位部分表面硬度：真空淬火，HRC55以上，表面鍍銀鉻；

c)定位銷定位部分露出產品有效長度：5-7毫米；

d)定位銷尺寸公差：如產品孔尺寸為φ10（+0.1,0），那定位銷的尺寸就為φ10（0,-0.02）；

e)定位銷定位部分表面粗糙度：Ra1.6。

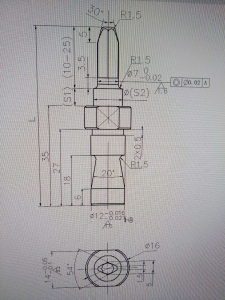

(3）、定位銷標準圖紙

(4）、標準結構分類

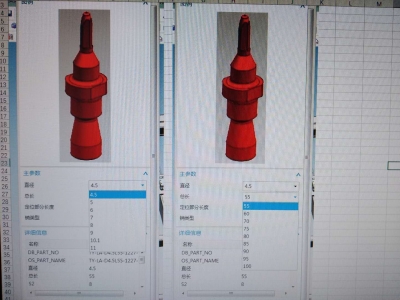

主參數

直徑分類：φ4.5；φ5；φ6；φ7；φ8；φ9；φ10.1；φ11

定位部分長度：55；60；70；75；80；85；90；95；100

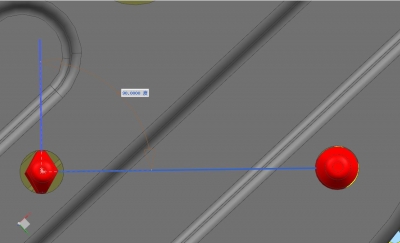

(5）焊接工裝設計定位原理：一面兩銷；其中一個定位銷為圓柱銷，另一個為菱形銷；

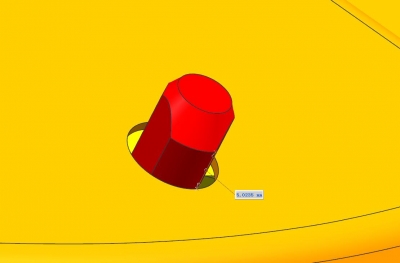

菱形銷的長軸，與兩銷孔連心線，必須是垂直的，否則就失去菱形銷的作用了。

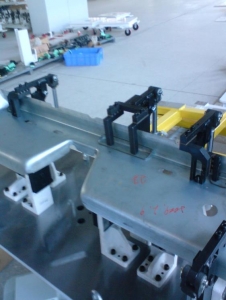

焊接工裝實物標準：

附件為主機廠設計標準，各位社友拿好不送~
