標題: 負載強度合理性計算求助 [打印本頁]
作者: ZMQ6661628    時間: 2017-11-20 16:06
標題: 負載強度合理性計算求助
直徑150mm總長1500軸，如圖左邊AB端距離300mm為2個軸承固定端形成懸臂結構，左側400mm處負載300kg重物，環境300攝氏度，求助S45C軸此時強度能否滿足要求？300攝氏度對S45C有沒有影響？或者大神們指點方法怎么去求解，謝謝
# L# Z* c$ \# o( J8 N9 y- ]& D+ i# Z& E4 M* S
[attach]438932[/attach]

- n: R* H, }, U; I
作者: 寂靜回聲    時間: 2017-11-20 16:22
1 這不是懸臂梁結構，翻書什么叫懸臂梁，你這叫外伸梁- |) v! b7 t" q  ]1 |. T: b$ J
[attach]438937[/attach]5 s! _0 i& J, |/ M
[attach]438938[/attach]
) v- {* @$ {" E4 b2 直接告之環境溫度已經300攝氏度，說的是環境溫度，說明你不必考慮什么熱脹冷縮的事。只是屈服強度變了，名義屈服強度不是在環境溫度攝氏300度測得的，你得換算成環境溫度300攝氏度下的屈服強度。
  _6 Q9 G! Z8 t
作者: 游離縉云    時間: 2017-11-20 18:08
強度滿足什么要求能不能具體點？溫度300度對強度沒影響。
. B2 N8 y- f: i  u- Y, Q- x但是加上負載后棒子允許多大變形？棒子會轉動？轉速是多少？
作者: 面壁深功    時間: 2017-11-20 18:13
看了二遍，沒看錯的話，直徑150mm總長1500——這么大的軸，不要說300Kg就是3噸也是小菜啊
作者: 念天悠    時間: 2017-11-20 19:00
面壁深功 發表于 2017-11-20 18:13/ }$ W" ~: [6 f( U" X: |
看了二遍，沒看錯的話，直徑150mm總長1500——這么大的軸，不要說300Kg就是3噸也是小菜啊
' h' s; l% L* Q5 i) t  N" @; V

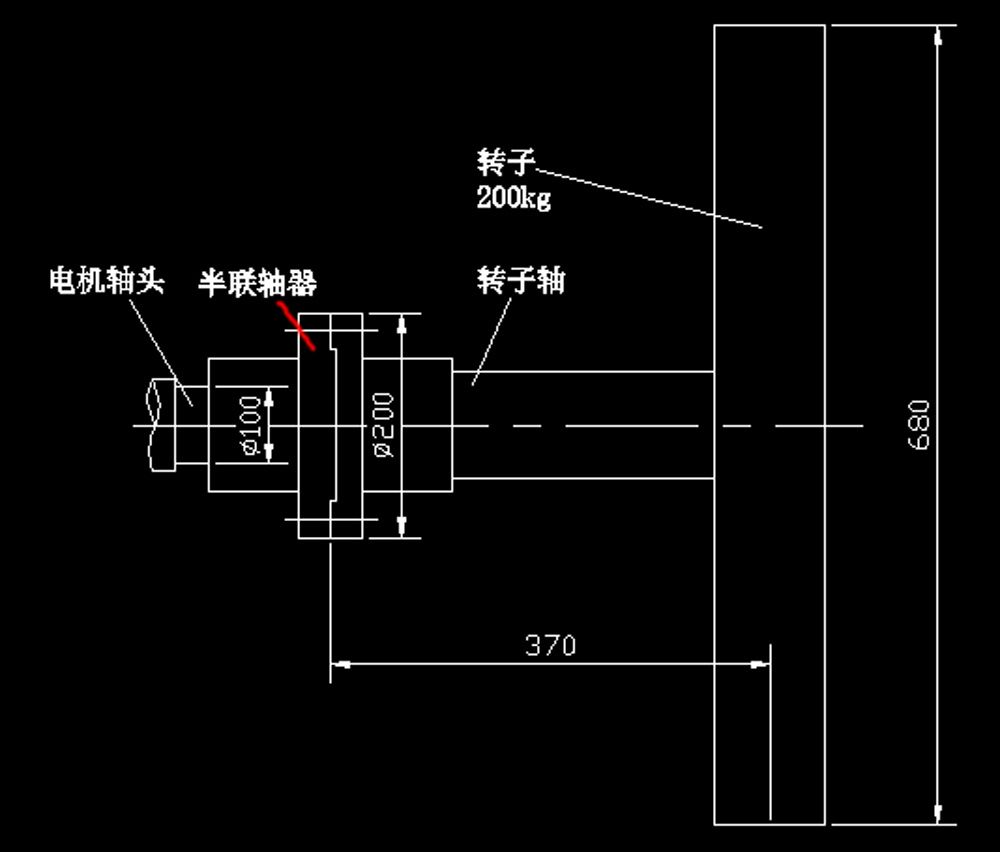

應該還有一個轉速吧，外伸梁和懸臂梁的區別就是懸臂出來最近的那個支點能不能轉動，這個明顯是需要轉動，所以叫外伸梁。按這樣說的話，電機軸什么的安裝一個皮帶輪也是外伸梁嘍，好像大家都叫懸臂。還有一個問題，下面這個圖片的臂叫什么呢？http://m.whclglass.com.cn/thread-345045-1-1.html
% e* Z  R0 F# c5 C
/ _8 R) G6 o; a1 I9 i7 o$ k
作者: fire2009    時間: 2017-11-20 19:27
見材料力學四大強度計算方式，彎曲應力是不是超過300度時的強度。
作者: ZMQ6661628    時間: 2017-11-20 19:36
游離縉云 發表于 2017-11-20 18:08
; B5 d. s1 i6 k1 H$ P0 K強度滿足什么要求能不能具體點？溫度300度對強度沒影響。
$ Y  m& s0 e) K9 n但是加上負載后棒子允許多大變形？棒子會轉動？ ...
6 v2 @  U5 R0 \, D) ]
20s一圈，謝謝
+ S, a8 `/ P/ }6 a  v, _( k
作者: ZMQ6661628    時間: 2017-11-20 19:37
面壁深功 發表于 2017-11-20 18:13/ Q! [3 O0 v- p- v- |
看了二遍，沒看錯的話，直徑150mm總長1500——這么大的軸，不要說300Kg就是3噸也是小菜啊

- I& `" _2 T- a5 Z* t/ _( ]% s感覺是夠了，但是給客戶做方案要數據行的東東，沒有好復雜的機構。以前都是憑經驗現在不 一樣了
" a  D/ E/ G9 Z- e: r1 ]. d
作者: ZMQ6661628    時間: 2017-11-20 21:05
面壁深功 發表于 2017-11-20 18:13
4 Q* Q4 c1 S# ?1 N( ^6 U5 R. D2 o看了二遍，沒看錯的話，直徑150mm總長1500——這么大的軸，不要說300Kg就是3噸也是小菜啊

5 J% l, D' G; R. e' r: E面壁兄幫忙看看怎么計算呀這個* k& z. E; a5 k3 b3 z7 b, m) R
作者: 張曉剛zxg    時間: 2017-11-20 21:21
菜鳥學習了
作者: 未來第一站    時間: 2017-11-20 21:29
1，45鋼性能對溫度還是挺敏感的，我想300°下強度，剛度都會受到影響，受力更容易變形。
' y" {: y9 T, `6 x" g$ B2 W7 ]  y2，還好是你這個夠粗，力也夠小。6 R* r- a/ J$ R$ H/ ]' z
3，具體定量分析可以參考一下這個http://www.doc88.com/p-3062947877462.html
作者: xiaobing86203    時間: 2017-11-20 21:42
樓主要小心了，45#鋼在300度是失強溫度。金屬在沒有外力的情況下,加溫也不會變形.鋼實際上在常溫下受力也有緩慢變形,此稱為金屬蠕變.加溫后金屬蠕變會加大,所以沒有幾度才會開始變形一說.但普通金屬鋼(45#)在300度以上強度下降很快.即在此溫度以上在,在未改變載荷的情況下,有顯著變形.有時將其稱為失去強度溫度。
作者: yangjunjie2    時間: 2017-11-20 22:13
你也不用考慮旋轉，直接就當不旋轉算就可以。300度，你找一下本材料在300度的屈服強度，比較下就好了~~~以前那個做引體向上的帖子，大概是用了一寸的實心鋼管吧，中間承擔1一個人重量都妥妥的~~~~
作者: ZMQ6661628    時間: 2017-11-21 09:20
xiaobing86203 發表于 2017-11-20 21:42
( w$ k3 L& r8 n樓主要小心了，45#鋼在300度是失強溫度。金屬在沒有外力的情況下,加溫也不會變形.鋼實際上在常溫下受力也有 ...
7 n6 k$ m3 r& @
感謝兄臺指點，以前的都沒有算過現在客戶需要有數據性的計算! q- J8 C: `  Y  j2 w
作者: 悠悠悠玄    時間: 2017-11-21 09:28
應力計算按材料力學的公式，轉動20s每轉，低速，可以不考慮疲勞影響。單樓主的使用溫度是300度，屬于高溫，建議選用耐熱鋼，如鍋爐用鋼3 E5 Y, c  J' Y3 w) n1 o; n
4 z- c$ r, o* D4 p
補充內容 (2017-11-21 16:06):8 K" x7 o7 ^3 h9 O
寂靜回聲 提醒的對，應計算零件生命周期內總的應力循環數以后確定是否考慮疲勞強度，大于1000用低周疲勞，大于10萬，用高周疲勞
作者: 藍色格    時間: 2017-11-21 10:01
建議樓主換材料。
作者: wl7263920    時間: 2017-11-21 11:43
非常溫下普通鋼材的許用應力要低一點，要乘以系數修正，鋼材在300度的時候的修正系數是0.64，所以你用許用彎曲應力乘以0.64。如果不行可以用不銹鋼，不銹鋼有高溫強度。不過你這個真不算重，而且轉速這么低，你現在受到的最大彎曲應力才10Mpa不到
作者: wl7263920    時間: 2017-11-21 16:21
wl7263920 發表于 2017-11-21 11:43
$ U" M8 \& s# ^3 @. Q; M6 P非常溫下普通鋼材的許用應力要低一點，要乘以系數修正，鋼材在300度的時候的修正系數是0.64，所以你用許用 ...

1 g6 Q# S3 C2 F9 a4 H不知道哦，可能是我看的書少，并沒有看見轉速低可以不考慮疲勞，你應該是對的。但是轉速底震動沖擊甩動就小了呢
7 V0 h: s+ d( c* \5 C
作者: wl7263920    時間: 2017-11-21 16:31
wl7263920 發表于 2017-11-21 11:43
7 e9 `$ s( g6 }9 @* v非常溫下普通鋼材的許用應力要低一點，要乘以系數修正，鋼材在300度的時候的修正系數是0.64，所以你用許用 ...

' A' u9 Y1 g$ I5 K% ?確實，我也想知道有關應力選擇方面的資料  I( q; r+ Z) m6 |$ R
作者: qq642446015    時間: 2017-11-22 11:07
大概算了下 0.16
作者: qq642446015    時間: 2017-11-22 11:08
離355MPA 差的遠了 可以忽略不計 對方客戶也是神經病
