標題: 螺紋車削加工方式、常見問題及解決方法
螺紋是機械工程中常見的幾何特征之一, 應用廣泛。螺紋的加工工藝較多, 如基于塑性變形的滾絲與搓絲, 基于切削加工的車削、銑削、攻螺紋與套螺紋、螺紋磨削、螺紋研磨等。其中, 螺紋車削是單件或小批量生產常用的加工方法一。作為數控車床, 螺紋車削加工是其基本功能之一。4 I n. R! U4 t5 N! s$ \
2 t" V" {2 q* z b. X- H( Y
1螺紋車削加工特點
6 k, b4 \, l f" Y/ [- q7 N
螺紋數控加工不同于輪廓加工，其特點表現為：螺紋加工屬于成形加工，同時參加的切削刃較長，易出現啃刀與扎刀現象，一般均需多刀切削完成；為保證導程(或螺距) 準確，必須要有合適的切入與切出長度； 螺紋加工的牙型及牙型角基本由刀具形狀保證，因此，刀具的形狀與正確安裝直接影響螺紋牙型的質量；螺紋加工時的進給量與主軸轉速必須保持嚴格的傳動比， 即F = Ph(mm/ r)，因此，加工時禁止使用恒線速度控制；螺紋切削加工的切削速度一般不高，以不出現積屑瘤或刀具塑性損壞為原則。
9 C2 n! d% K: T" J
1 j7 E5 V7 [; z ?: v; s1 K2螺紋車削加工方式
, M9 ~3 a, l2 Y! c& C# ^/ c
螺紋存在右旋與左旋之分, 其加工方式與主軸轉向、刀具位置與進給方向有關。以外螺紋為例, 其加工方式如圖1所示。內螺紋的加工方式由讀者自行分析。
' b! l8 K+ k- ~3 o2 o8 w8 Y) C& U8 A6 ?+ N u [( E
+ l8 U$ F9 [# f8 { c

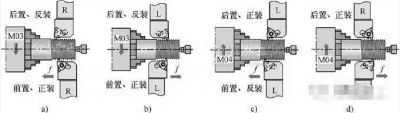

圖1 外螺紋加工方式
( ]5 C) L# x7 B* ta)、d) 右旋螺紋 b)、c) 左旋螺紋
2 f" n, S2 w# I1 k
圖1a 所示為常見的右旋螺紋加工方式, 主軸正轉、前置正裝或后置反裝刀具、從右至左進給。若進給方向反向, 則為左旋螺紋加工, 如圖1b 所示。4 M) F; H7 k" v) t% q# g
( M5 ~! ^7 }% @; w6 s# M- A 圖1c 所示為左旋螺紋加工, 主軸反轉、前置反裝或后置正裝刀具、從右至左進給。! }8 O' n) U( ]3 Z; a8 d+ d
. U/ a& Q! u1 z' p
若進給方向反向, 則為右旋螺紋加工, 如圖1d 所示。1 Q5 J _+ R$ z, S, e
+ I! k' m1 r- H7 d# e) `
3 螺紋車削進刀方式
: ^& m' u4 U- i' f$ C
(1) 進刀方式 螺紋加工必須多刀切削, 其進刀方式有以下幾種, 如圖2所示。
* D$ I9 b4 M+ P" [) N+ t4 D, x4 L
1 |+ Y& w: n, \* M: @/ N" W5 k5 @8 _2 u4 J

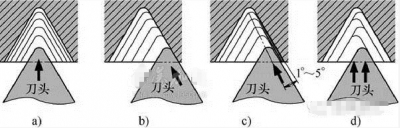

圖2 進刀方式
a) 徑向進刀 b) 側向進刀 c) 改進式側向進刀 d) 左右側交替進刀
: _$ F4 F+ _% Z& O 1) 徑向進刀(圖2a) 是基礎的進給方式, 編程簡單, 左、右切削刃后刀面磨損均勻, 牙型與刀頭的吻合度高; 但切屑控制困難, 可能產生振動, 刀尖處負荷大且溫度高。適合于小螺距(導程) 螺紋的加工以及螺紋的精加工。
( \* j3 R& q# I1 [
# t% a% {( H) a% T! v* F 2) 側向進刀(圖2b) 屬較為基礎的進刀方式, 有專用的復合固定循環指令編程,可降低切削力, 切屑排出控制方便; 但由于純單側刃切削, 左、右切削刃磨損不均勻, 右側后刀面磨損大。適合于稍大螺距(導程) 螺紋的粗加工。/ |6 `7 K, A" O' \0 N0 l
. e Z' S) Q/ G, W) {" j0 Z 3) 改進式側向進刀(圖2c) 由于進刀方向的略微變化, 使得右側切削刃也參與一定程度的切削, 一定程度上抑制了右側后刀面的磨損, 減小了切削熱, 改善了側向進刀的不足。
& k" T% E9 b7 n: [$ u
! V9 i9 X- o7 }# P- D. A9 D; | 4) 左右側交替進刀(圖2d) 的特點是左、右切削刃磨損均勻, 能延長刀具壽命,切削排出控制方便; 不足之處是編程稍顯復雜。適用于大牙型、大螺距螺紋的加工, 甚至可用于梯形螺紋的加工, 在編程能力許可的情況下推薦使用。
* e, `) P" I3 J# Y- P/ @& J
3 x# {4 h5 q t" K3 {9 N& N 另外, 在加工梯形螺紋時還經常采用一種分層切削式進刀方式。
, x- u2 o) f! f. c2 [# t, P3 H9 s' e* @1 I. y* E8 U
(2) 進刀深度(又稱切削深度) 螺紋加工多次切削的進刀深度選取方式有兩種———恒切削面積與恒切削深度進刀, 如圖3 所示。" q+ [* O2 v0 S* D& y% z
( u( j v: c: d H. h- Z' r

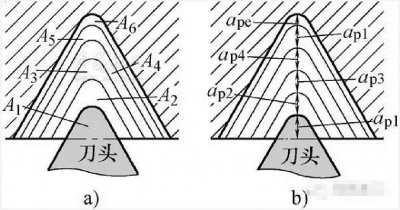

. Q3 i" |& p u4 x圖3 進刀深度控制
a) 恒切削面積 b) 恒切削深度
% N8 |" O( D, E) j* _ 1) 恒切削面積進刀, 每次進刀的切削面積相等, 即Ai=常數。該方法是數控車螺紋時最常用的方法, 且通常加工效率最高; 每次走刀的切削力均勻, 有利于提高刀具壽命。
# G3 [( v8 s% h: {9 ]4 j0 w1 `3 X- W! z
2) 恒切削深度進刀, 其每一刀的切削深度相等, 即api = 常數。該方式切屑厚度不變, 可優化切屑形狀。不足之處是走刀次數較多, 僅作為一種補充方案。
9 |1 ]6 \4 d6 l$ d- |, g$ x0 `% y/ r, j: u7 v' K
4螺紋加工常見問題及解決辦法
K( ?( ~4 P" J8 c. {1 J* E 螺紋加工常見問題及解決方法見表1。
, d- Z. z6 |" Z d! F3 J# z

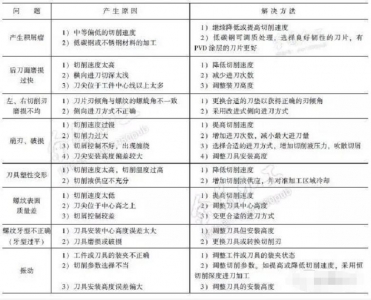

表1 螺紋加工常見問題及解決方法
8 _- H# Z" Z1 J; w4 X( e! _& u5 S2 B" \. ]8 j& U- U1 F
) A' N( [! H6 R
作者: sunza501 時間: 2017-8-18 08:17
好資料
作者: 我就是我212 時間: 2017-8-18 08:50
好東西，學習學習！
作者: 無敵老大 時間: 2017-8-18 16:04
原來如此啊
" u* r% y5 m$ t4 q* K, \, |
作者: 快樂ipk 時間: 2017-8-22 21:24
好東西，轉存了，謝謝樓主！{:5_129:}
作者: 張良95 時間: 2017-9-14 22:30
謝謝樓主分享
作者: 品茶論劍 時間: 2017-9-18 22:07
! p4 f. P( r2 `8 |7 t) z" u
好東西，學習學習！
作者: 7711115 時間: 2017-9-20 11:24
車削螺紋時 第二道螺紋螺距與其他螺紋 改了下進刀點 就好了 這是為什么？ 有沒有大神會的
