機械社區

標題: 關于鏈輪與鏈條的配合 [打印本頁]
作者: 尊重一條狗    時間: 2017-1-11 16:19
標題: 關于鏈輪與鏈條的配合
最近想換個思路用帶附件的鏈條代替五金軌道送料 于是問題就來了 之前沒有用過這種結構 想問下各位大俠如圖中右邊是步進電機帶動 左邊從動 中間做一個把下端鏈條往下壓的惰輪可以保證鏈條上部的穩定度么？小弟在此謝過了。4 a7 U" d6 L7 Y" c# l
作者: 屏風ing    時間: 2017-1-11 16:32
1。上層鏈條底部需要做支撐，惰輪有沒有到無所謂，從動輪做可調就行。
, H& |1 ?4 P, L2 [( _$ f2。物料是什么？精度要求怎樣？要求不高的話，控制部分用普通槽型開關就行，如果高的話，得用對射。
作者: 尊重一條狗    時間: 2017-1-11 16:39
屏風ing 發表于 2017-1-11 16:32# }3 Y- a: @' W3 T" ^+ N7 H- U
1。上層鏈條底部需要做支撐，惰輪有沒有到無所謂，從動輪做可調就行。/ V, L: E" T: ~0 }& G9 Y9 U
2。物料是什么？精度要求怎樣？要求 ...
0 ^% w3 h5 T: Z5 s5 V
上層底部有做支撐塊，精度要求略高，不知您所說的對射是指光電感應開關還是什么，望指教。
4 F( P( C. }* O- i3 L
作者: 屏風ing    時間: 2017-1-11 16:43
尊重一條狗 發表于 2017-1-11 16:39
3 N  l8 b0 G- K& @! E. V4 I上層底部有做支撐塊，精度要求略高，不知您所說的對射是指光電感應開關還是什么，望指教。

% b' W7 N. V+ @+ {5 v7 b恩呢，歐姆龍的，去找一下$ m# G" i' z9 G, ~7 h2 s5 ~: J
作者: 尊重一條狗    時間: 2017-1-11 16:56
屏風ing 發表于 2017-1-11 16:433 \7 F) Q0 Z& h( @" |% x4 ^
恩呢，歐姆龍的，去找一下

' q( g- D2 Z0 u; `: h0 [) q. z, z像這樣的可以么
. F3 `, @3 E3 Y( P
作者: 未來第一站    時間: 2017-1-11 17:00
上面底部多加幾個支撐輪就行，從動輪可調，沒必要下面加惰輪吧。
作者: 尊重一條狗    時間: 2017-1-11 17:14
未來第一站 發表于 2017-1-11 17:00
* b- R' T2 p  b, Y' M6 [+ S上面底部多加幾個支撐輪就行，從動輪可調，沒必要下面加惰輪吧。

8 [$ x# `) @5 G' o+ O上部支撐的地方是這樣的 按照您的說法這就夠了么？: S  P8 M' F4 ~2 I( x2 E
作者: 廣州粵研鐘彥華    時間: 2017-1-11 17:23
通常是用銅條支撐鏈條滾輪，或用耐磨尼龍條（米思米上有）支撐鏈條
作者: 一展刀鋒    時間: 2017-1-11 17:54
精度高為什么不用同步帶呢，完美解決你精度和穩定問題，價格也不高
. H  {& `# T' y# `, S( L  c# M+ r1 [! S5 G6 d
我經常鏈條下面是一整條墊過去，不像你那樣間隔的，而且兩邊不用擋邊
+ V' V! d8 c5 ?; Z6 y/ A& M. e' ^& o+ _0 d9 H1 c/ i2 Z1 U4 q
看你鏈條還挺長的，估計挺重，左邊調整張緊的螺桿得粗點
作者: 新新額    時間: 2017-1-11 18:54
鏈條支撐建議像樓上說的直接用鏈條導軌就行了，像你用鏈條帶附件來輸送物料，如果停頓位置要求高一般可以考慮用伺服馬達或閉環控制步進馬達來充當動力，到位后再精確定位。
作者: 屏風ing    時間: 2017-1-11 19:01
尊重一條狗 發表于 2017-1-11 16:56
  \7 m6 P2 V% Z. \! _像這樣的可以么

3 [4 i8 w4 ^4 M4 _- {' R( x  u5 n是滴
) r6 U. e/ ]3 Y% s. C
6 O/ k' S. j  q" o7 G: @
作者: 尊重一條狗    時間: 2017-1-11 19:43
一展刀鋒 發表于 2017-1-11 17:54
/ Z% r, |' M) `" m8 D+ @  m: G精度高為什么不用同步帶呢，完美解決你精度和穩定問題，價格也不高 ' p$ L( f0 i  |! t) t
) F- Y, F; N) f& D* ~0 ?- M
我經常鏈條下面是一整條墊過去，不 ...

1 C% N) B* \$ D* g: f同步帶上不能打孔更換不同的配件吧？請問您說的下面整條墊過去是用鏈條導軌還是樓上說的耐磨尼龍條呢？
作者: 尊重一條狗    時間: 2017-1-11 19:45
新新額 發表于 2017-1-11 18:54
+ R: }  X! G* [- k5 d鏈條支撐建議像樓上說的直接用鏈條導軌就行了，像你用鏈條帶附件來輸送物料，如果停頓位置要求高一般可以考 ...

6 R5 y: U" t% p: g! q/ G% g在misumi上搜了一下 一根導軌七百到兩千左右 是這個價格區間么？1 {+ a0 M' ^' \7 o4 x/ n
作者: 尊重一條狗    時間: 2017-1-11 19:45
屏風ing 發表于 2017-1-11 19:01
* P. J* b2 g5 Q3 a是滴

7 [3 L% @% A3 ?. d% {好的 謝謝您嘞
8 t4 P- y% n1 ~6 n7 g7 _2 E* `
作者: 屏風ing    時間: 2017-1-11 19:47
尊重一條狗 發表于 2017-1-11 19:45
$ b* @0 X- w/ k$ @好的 謝謝您嘞
3 {! O& c5 \7 h. P
群友，不言謝9 P3 s% d) W5 D+ v
作者: 尊重一條狗    時間: 2017-1-11 19:48
廣州粵研鐘彥華 發表于 2017-1-11 17:23
& e. p3 L+ S! \7 w  X; b' v通常是用銅條支撐鏈條滾輪，或用耐磨尼龍條（米思米上有）支撐鏈條

- s$ x/ j& j2 O5 h) N是因為用普通的鋼材會讓鏈條磨損很快么？您說的耐磨尼龍條在misumi上是哪種型號的方便告知下么？' G' ?, T  \( t* d
作者: 尊重一條狗    時間: 2017-1-11 20:00
一展刀鋒 發表于 2017-1-11 17:54
, d4 y; P# i% |7 D; B精度高為什么不用同步帶呢，完美解決你精度和穩定問題，價格也不高 : a. o2 h3 Q. Q, h. P/ i: S

  H& J. k, K/ M$ x. Y我經常鏈條下面是一整條墊過去，不 ...

$ v0 _5 q2 i! k/ F6 J, h我用的是17齒內徑14mm的鏈輪 螺桿就是14mm 請問這個受的住么？
, U/ P4 Y# U. i# i2 n1 j1 w$ n; O
作者: 面壁深功    時間: 2017-1-11 20:15
沒有作用，異想而已，
作者: 尊重一條狗    時間: 2017-1-11 20:26
面壁深功 發表于 2017-1-11 20:15( i4 ?* i1 Z% `9 I1 P% Y7 J
沒有作用，異想而已，
6 x9 y7 o. C- K
明白了 謝謝指點
/ P# o% c8 E" Q7 A# q
作者: 尊重一條狗    時間: 2017-1-11 20:31
尊重一條狗 發表于 2017-1-11 19:43- s4 E  B6 j" w& C: |
同步帶上不能打孔更換不同的配件吧？請問您說的下面整條墊過去是用鏈條導軌還是樓上說的耐磨尼龍條呢？

4 L, \: ^: r% G* A) {/ f是我見識太少 見笑了哈哈哈  這就去找找
作者: 蔡皓618    時間: 2017-1-12 08:19
最近也用了一個類似的結構。不過是重型的。但是還沒生產，還不知道效果。
作者: 尊重一條狗    時間: 2017-1-12 08:25
蔡皓618 發表于 2017-1-12 08:19  R* ^3 g; M) ]  D* k8 g0 Q, N
最近也用了一個類似的結構。不過是重型的。但是還沒生產，還不知道效果。

1 Z2 O5 q" G. \7 @& q生產之后拍個照分享下嘛
作者: 賢海    時間: 2017-1-12 08:26
鏈條會不會被拉長
作者: 淡然    時間: 2017-1-12 11:50

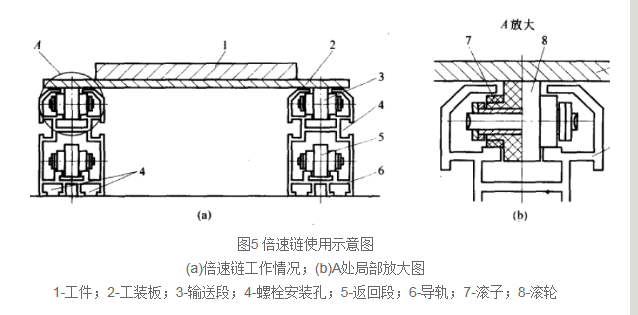

還是要看兩鏈輪之間的距離和輸送物體的重量，可以考慮用下面這種鏈條和支撐軌道。
' w' j4 }& j+ K  |( D" l3 }. p, Y! _: b+ b* e* ~; ]$ I& v4 {
作者: 新新額    時間: 2017-1-12 19:05
尊重一條狗 發表于 2017-1-11 19:45
. G: |& V& L6 v在misumi上搜了一下 一根導軌七百到兩千左右 是這個價格區間么？

; T$ O& t0 @6 k' b4 O這個還真沒仔細看過，不過米思米的不管是交期或者價格都比其他的貴些，你可以上怡合達或者上隆或者淘寶咨詢下價格。. m8 p; v( k- V0 Y, N" l( b
作者: 尊重一條狗    時間: 2017-1-13 09:07
淡然 發表于 2017-1-12 11:50
' x) e& s! {. X& s* J# P8 D還是要看兩鏈輪之間的距離和輸送物體的重量，可以考慮用下面這種鏈條和支撐軌道。

0 ^, j0 t3 F8 O; p前輩有心了 謝謝 一定好好琢磨琢磨
作者: 蝸牛22    時間: 2017-1-17 10:35
用鏈條做輸送還可以，但是用來定位做精度比較高事情風險很大，因為鏈條本身的精度就不高，一般不用于高精度定位。如果已經做好了可以試下效果，如果還在設計階段建議改同步帶。
作者: 無與倫比ccl    時間: 2018-6-1 16:26
加個微信討論下可以嗎623817089  我也在設計料倉
