機械社區

標題: 圖示漲套是怎么加工的，如何保證回彈又不開裂 [打印本頁]

作者: luxiang821 時間: 2016-8-18 00:05

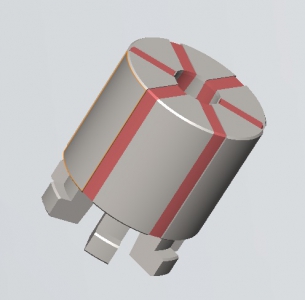

標題: 圖示漲套是怎么加工的，如何保證回彈又不開裂
今天廠里有款產品跳動總是超差，用的是漲軸工裝，漲內孔
以內孔定心車外圓，打表發現漲軸跳動大，以為漲軸的漲套有問題，因為還有一套
就把漲軸拆了，看外觀以為只是普通的漲軸，拆開才發現，僅僅是四瓣鋼套（互不相連），中間
用幾個橡膠條隔開的，請教了工裝廠家，他們說這種漲套的特點是漲緊行程大，而且不容易因為過漲破裂，在機械手上用的比較多。
這四瓣鋼套，容易理解怎么加工，就是先整體磨好，再切開，中間的橡膠條是怎么做到剛好卡緊不開裂，又能保證回彈呢？
問廠家，只說是用模具做的，但具體做法沒說。那位了解的幫我道破天機啊。

作者: luxiang821 時間: 2016-8-18 00:15
標題: 這種漲套是怎么加工的，如何保證回彈又不開裂
今天廠里有款產品跳動總是超差，用的是漲軸工裝，漲內孔
以內孔定心車外圓，打表發現漲軸跳動大，以為漲軸的漲套有問題，因為還有一套
就把漲軸拆了，看外觀以為只是普通的漲軸，拆開才發現，僅僅是四瓣鋼套（互不相連），中間
用幾個橡膠條隔開的，請教了工裝廠家，他們說這種漲套的特點是漲緊行程大，而且不容易因為過漲破裂，在機械手上用的比較多。
這四瓣鋼套，容易理解怎么加工，就是先整體磨好，再切開，中間的橡膠條是怎么做到剛好卡緊不開裂，又能保證回彈呢？
問廠家，只說是用模具做的，但具體做法沒說。那位了解的幫我道破天機啊。

作者: luxiang821 時間: 2016-8-18 00:20
所謂模具，難不成是把切好的四瓣鋼套（定位）放到一個圓筒里，插上錐軸
然后倒入融化的橡膠，然后等固化后取出。不知道我這么想對不對。

作者: luxiang821 時間: 2016-8-18 00:23
這樣的話，隨著使用次數增加，橡膠和鋼套不會脫離嗎？
尤其是在機床使用環境中，油污、高溫在所難免，如何保證使用壽命呢?

作者: 希傲 時間: 2016-8-18 06:29

luxiang821 發表于 2016-8-18 00:23
這樣的話，隨著使用次數增加，橡膠和鋼套不會脫離嗎？
尤其是在機床使用環境中，油污、高溫在所難免，如何 ...

估計端面為提高附著力也做了一定的措施。

作者: 面壁深功 時間: 2016-8-18 06:55
中間的橡膠條只是便于裝配的側隙控制，宜小不宜大就行。

作者: 凸輪設計與加工 時間: 2016-8-18 07:49
不知道開口的漲套是否能達到很高的精度。
8年前做的一副類似樓主圖片的漲緊機構，主體是封閉連續的，內孔帶錐度，四壁線切割出槽子便于變形，底部還加裝了螺紋套便于頂出工件，鎖緊靠螺絲拉緊，內錐度孔受力后外圓柱膨脹。材料45調質處理，用了這么多年，精度還在5μ以內。

作者: ywjianghu 時間: 2016-8-18 08:18
你說的回彈，指的是收縮嗎？讓漲套收縮。
跳動大的問題找到了嗎？
主觀猜測：這種膠熱熔時能粘在鋼鐵上。在漲套收縮位澆鑄即可。

作者: oldpipe 時間: 2016-8-18 08:21
你是想解決精度問題，還是想了解這個零件的制作工藝？

前一個問題需要數字說話，你的產品要求的跳動是多少，加工出來是多少？你打表測軸跳動是多少？你拆的夾具與實際用的不是一套，兩者之間是否存在差異？漲軸工裝本身是多個件組成的，是否有測量數據說明肯定哪個件或所有件都有問題？在這些問題沒弄清楚之前就判斷這個帶橡膠的套有問題似乎比較草率。理論上說，這個套機加工過程如果沒問題，內外圈跳動或同軸度合格，彈性如何實現對精度都不會有影響。

第二個問題，橡膠與金屬聯接技術已經成熟應用了數十年了，太多地方用這種結構。你可以用玻璃膠自己試試。當然，作為工裝制造，需要完整的工藝措施：固定金屬件、灌膠、保持定型、固化……。你想做這個嗎？不會吧。

作者: 所羅門_x 時間: 2016-8-18 08:28
你問廠家肯定不會告訴你的，技術保密還是要的，況且現在中國很多小企業都是借雞生蛋，買一套別人的產品拆開再仿造，很多企業最痛恨這種行為了。甚至是代工廠在偷著做，貼自己的牌子在賣！

作者: 淡然 時間: 2016-8-18 08:40
這個產品應該算非標產品，非標產品一般都會工藝保密。這個漲套比普通漲套結構簡單多了，估計在受力比較大的地方不適用。

作者: 成歌2047 時間: 2016-8-18 08:50
猜測一下，這個漲套的塑料還是一般的塑料，里面可能有彈簧鋼絲繩之類的，甚至里面是相通的，至少是有卡槽，看不到而已。如果報廢了，可以弄破它，再看看。

作者: 龍游河畔 時間: 2016-8-18 09:42
不知道國內有沒有掌握這種工藝。
看到的都是外企產品。

作者: 龍游河畔 時間: 2016-8-18 09:52
這種脹套一般來說，不存在開裂問題。

作者: 龍游河畔 時間: 2016-8-18 09:56
由于不像傳統脹套材料要用彈簧鋼，這種脹套可以采用高強度高耐磨性的材料。

作者: caoguixing2 時間: 2016-8-20 10:13
值得大討論！

作者: 葉子悲哀你不懂 時間: 2016-8-20 10:45

凸輪設計與加工發表于 2016-8-18 07:49
不知道開口的漲套是否能達到很高的精度。
8年前做的一副類似樓主圖片的漲緊機構，主體是封閉連 ...

你好，看你們是坐凸輪加工的，你們公司在哪里啊？

作者: 狀態失控 時間: 2016-8-20 11:29
加工方法應該和這種減震橡膠差不多。

(, 下載次數: 59)

作者: 迷茫的小鮮肉 時間: 2016-8-20 17:03
哪個公司的夾具？海伯格

作者: 忠平 時間: 2016-8-20 21:20

凸輪設計與加工發表于 2016-8-18 07:49
不知道開口的漲套是否能達到很高的精度。
8年前做的一副類似樓主圖片的漲緊機構，主體是封閉連 ...

能把結構拿出來看看么，我也做過類似的，不過沒有5um。

作者: 迷茫的小鮮肉 時間: 2016-8-21 08:00
這種漲套叫做全斷開型，是為了保證均勻的夾緊，其他非斷開型，會一端緊一端松，影響跳動，這種可以做的比較長，

作者: caoguixing2 時間: 2016-8-22 12:06

作者: 迷茫的小鮮肉 時間: 2016-8-22 13:01

忠平發表于 2016-8-20 21:20
能把結構拿出來看看么，我也做過類似的，不過沒有5um。

能不能講講看，人家國外的重復精度能夠做到重復精度0.002，我們怎么不能保證0.005，差距在哪里？

作者: hjg16 時間: 2016-8-22 16:19
說用的模具鋼，沒牌號，不怎么相信，了解到的都是用彈簧鋼做的，印象中熱處理工藝比較麻煩

作者: 狼行天下0620 時間: 2016-8-23 23:19
我們公司也有好幾個工裝用的漲夾具，也很好奇加工工藝

作者: xmpho 時間: 2016-8-24 07:11
一體成型的吧，猜測連接的橡膠里可能有鋼絲，環成整圈

作者: 內漲及外夾夾具 時間: 2016-8-24 08:29
里面沒有鋼絲什么的，確實是全分離結構。壽命24小時干的話，三年問題不大。最終報廢也是因為金屬部分磨損。
橡膠配方是核心，他們有專門的一個博士在搞這個，所以想一時半會達到德國人的水平，大家都懂的。
這個配方的博士跟廠家的協議也到期了，到時候肯定又有幾家新的企業會推出類似結構。

作者: 內漲及外夾夾具 時間: 2016-8-24 08:34
樓主，遇到跳動大的情況，可以看下磨損狀況，這個是可以修復的。例如直徑60.67的漲套，這種漲套的漲緊范圍為1個毫米，就算使用時間長了，我們按照0.6來核算也是可以漲緊的。當然如果是加工精度要求很高，那就另當別論，需要實際驗證下了。如果驗證不行，可以修復下，做尺寸小的工件也是可以的。

作者: luxiang821 時間: 2016-8-24 16:19

凸輪設計與加工發表于 2016-8-18 07:49
不知道開口的漲套是否能達到很高的精度。
8年前做的一副類似樓主圖片的漲緊機構，主體是封閉連 ...

連續結構的漲套我也見過也做過，比如常見的ER卡簧。這種斷開的漲套還是頭回見到，比較好奇。精度現場測量一絲，就是擔心橡膠使用壽命不長。

作者: luxiang821 時間: 2016-8-24 16:29

ywjianghu 發表于 2016-8-18 08:18
你說的回彈，指的是收縮嗎？讓漲套收縮。
跳動大的問題找到了嗎？
主觀猜測：這種膠熱熔時能粘在鋼鐵上。 ...

我說的回彈意思就是收縮，橡膠和鋼套的附著力是關鍵啊。我們現場問題找到了，漲套精度沒問題，是工件太重不好擺正引起的跳動大

作者: luxiang821 時間: 2016-8-24 16:35

oldpipe 發表于 2016-8-18 08:21
你是想解決精度問題，還是想了解這個零件的制作工藝？

前一個問題需要數字說話，你的產品要求的跳動是多 ...

我沒有說這種工裝的精度有問題，而且現場檢測已印證。我頭次見到這種漲套結構比較好奇。碰到不懂的想了解一下，更談不上做這個了，大俠了解鋼鐵和橡膠固連這方面的知識還請不吝賜教。謝謝！

作者: luxiang821 時間: 2016-8-24 16:38

成歌2047 發表于 2016-8-18 08:50
猜測一下，這個漲套的塑料還是一般的塑料，里面可能有彈簧鋼絲繩之類的，甚至里面是相通的，至少是有卡槽， ...

沒有鋼絲繩，照片可能拍的不全，橡膠和鋼套是隔斷的。

作者: luxiang821 時間: 2016-8-24 16:39

狀態失控發表于 2016-8-20 11:29
加工方法應該和這種減震橡膠差不多。

應該有相似的地方

作者: luxiang821 時間: 2016-8-24 16:41

迷茫的小鮮肉發表于 2016-8-20 17:03
哪個公司的夾具？海伯格

不是，就是這邊本地一個工裝廠

作者: luxiang821 時間: 2016-8-24 16:47

內漲及外夾夾具發表于 2016-8-24 08:34
樓主，遇到跳動大的情況，可以看下磨損狀況，這個是可以修復的。例如直徑60.67的漲套，這種漲套的漲緊范圍 ...

看來大俠是內行啊，您說的工裝公司不會這么巧和我說的是一家吧。現在問題解決了，排除工裝的原因。

作者: 內漲及外夾夾具 時間: 2016-8-25 08:33

luxiang821 發表于 2016-8-24 16:47
看來大俠是內行啊，您說的工裝公司不會這么巧和我說的是一家吧。現在問題解決了，排除工裝的原因。

這種漲套是德國人獨特技術，德國也沒幾家的。國內包括我們家也是走兼容路線，一方面可以使用自己生產的漲套，一方面兼容德國漲套，這樣在必要的時候用德國漲套。
目前也就自動上下料中，對漲緊范圍有要求我們才使用德國的。
我們自己也做這種全分離的，但是壽命預計也就一年。

(, 下載次數: 84) (, 下載次數: 89)

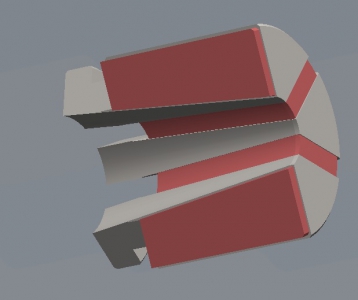

全分離的解刨圖就像第一張圖片。
第二張是我們自制的這種類型夾具。漲套也是自己做得。
第三張是我們自制的不是全分離的漲套類型，內經117的。

國內的只能是走區別化路線，價格低，還得保證根據產品定制化絕對成功。實際上做的是加工方案和服務。

作者: 內漲及外夾夾具 時間: 2016-8-25 08:35

全分離結構。

作者: hurong_88 時間: 2016-8-25 13:56
應該是加工好后剖開，再通過模具定位灌膠，中間的膠只是連接作用，實際精度在套加工時的精度和心軸的精度

作者: luxiang821 時間: 2016-8-26 21:48
謝謝大俠詳細解答，這邊工裝廠也是這么說，機械手由于定位精度的原因，漲套的形變范圍要大一些才能滿足。

作者: luxiang821 時間: 2016-8-26 21:50

內漲及外夾夾具發表于 2016-8-25 08:33
這種漲套是德國人獨特技術，德國也沒幾家的。國內包括我們家也是走兼容路線，一方面可以使用自己生產的漲 ...

謝謝大俠詳細解答，我們這工裝廠也是這么說，由于機械手定位精度的原因，漲套的形變范圍要大一點才能滿足。

作者: 窩哥達 時間: 2016-8-27 19:14
路過

作者: hurong_88 時間: 2016-9-5 13:34

內漲及外夾夾具發表于 2016-8-25 08:35
全分離結構。

膠與鋼體連接方式很重要，開口的膠應該是相互連接的，并與鋼體有咬合位，在鋼體中間應該還有孔，使開口位置相連，這樣可以保證膠體的整體型，只要膠的配方做好，使用壽命應該可以的

作者: 王者之路1 時間: 2019-11-29 21:38
路過，我們一款產品三坐標檢測，產品底部有一個直徑4mm，深度5mm的孔，無法一次定位檢測，想把孔延伸出來檢測，有沒有好的定心方式

作者: 3號，常 時間: 2019-12-2 16:31
學習了

作者: 路人甲BB 時間: 2022-4-16 10:33
這個東西簡單，主要是橡膠材料要耐疲勞老化性好就OK，開套模，就可以做這個
