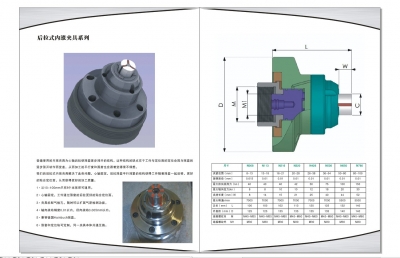

標題: 后拉式氣密檢測內漲心軸夾具 [打印本頁]
作者: 內漲及外夾夾具    時間: 2016-4-19 22:54
標題: 后拉式氣密檢測內漲心軸夾具

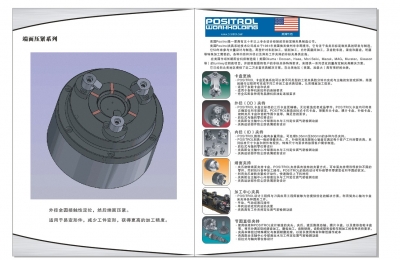

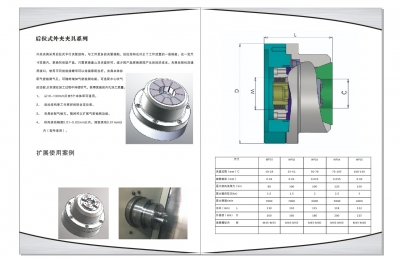

夾具動作說明：
工件放入后，以底面靠山（藍色標注）作為基準，漲套平行漲緊后拉，從而使定位面更好的貼合基準面。
設計特點：1，漲套邊漲緊邊和工件后移可以糾正工件放置的一些偏差；

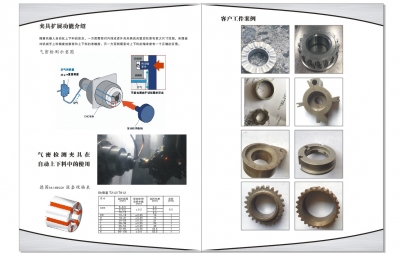

          2，靠山上設置檢測氣孔，在有積屑以及其他導致未貼近基準面的狀況下，報警停機，防止精度超差產品產生。
          3，在一定尺寸范圍內，更換同類型產品，只需更換靠山及漲套即可，減少因產品更換原因產生的時間以及經濟成本。
          4，漲套結構為完全分離的金屬間灌注橡膠，平行漲緊和工件接觸面積更大，而且有吸震效果。
          5，漲套單邊夾緊放松范圍達到0.3mm（自動化選配），適于機械手上下料實現自動化生產。
          6，夾具設計適用于最高主軸轉速6000r/min，以實現高效生產需要。
          7，設計可使A2-5.A2-6統配，也可以直接使用原配拉桿。
         8，雙重防空拉設計，更好的延長漲套壽命
9 w3 j$ q( ^; \# d, G# u
作者: 安元機電設備    時間: 2016-4-26 23:17
有資料的話，請發一份到我的郵箱asukiee@163.com謝謝
作者: 內漲及外夾夾具    時間: 2016-4-27 09:22
@安元機電設備 好的，謝謝！
作者: 盛大陳鳴    時間: 2016-4-27 22:52
有資料也發我一份sd84113330@163.com
作者: 內漲及外夾夾具    時間: 2016-5-1 21:28
盛大陳鳴 發表于 2016-4-27 22:52
- h7 h' E3 n9 X4 h& I( \4 z有資料也發我一份sd84113330@163.com

* |8 p1 p, O9 r0 ~' R" Q" {已發
作者: 月光傾城2015    時間: 2016-5-1 21:34
麻煩發一份到郵箱liqing0711@yeah.net謝謝！
作者: 內漲及外夾夾具    時間: 2016-5-1 21:40
月光傾城2015 發表于 2016-5-1 21:34  m0 {' k) {' K$ y5 U  W2 g# d
麻煩發一份到郵箱謝謝！

3 Y2 Z/ ~8 `$ K- n8 ^" I- f; v已發- D( v5 h8 @$ c1 c
作者: flftjhje    時間: 2016-5-2 21:25
你好可以發一份資材給我不，。flftjhje@163.com
作者: ygyi2009    時間: 2016-5-3 10:57
23107194@qq.com      謝謝
作者: 內漲及外夾夾具    時間: 2016-5-3 13:31
ygyi2009 發表于 2016-5-3 10:57# H9 q) E$ X& p7 J- o3 [3 d# M* H
謝謝
8 a& H; f- j4 ^. l# N/ p9 @
發過去了( S% v. |6 e$ j8 n; A# _
作者: zwj1984    時間: 2016-5-3 13:34
謝謝樓主117501751@QQ.COM
作者: 內漲及外夾夾具    時間: 2016-5-3 13:35
zwj1984 發表于 2016-5-3 13:34+ G( k. O# x, s8 G+ ~/ C
謝謝樓主
9 a& {: x7 c, f# t) Z5 F. [
已發。9 t4 p, v! n% J6 r0 d; n
作者: 十月不在    時間: 2016-5-27 08:32
有資料請發一份 505712494@qq.com
作者: davids9722210    時間: 2016-5-27 11:03
你這個精度能保證3絲不？進口的一套夾持30直徑要6萬多，精度的關鍵不是漲套，是那個端面定位塊，我看你這個3絲都難。
作者: 內漲及外夾夾具    時間: 2016-5-28 21:00
平行度≤0.005mm ；4 l9 J, @5 O( d1 u0 w
以內孔為基準測端面跳動≤0.005mm；0 H2 u4 T" G, X+ I: ?/ s
以內孔為基準測外徑跳動≤0.01mm；同軸度≤0.01mm7 R/ s4 Z0 j  `) G
作者: 內漲及外夾夾具    時間: 2016-5-28 21:04
十月不在 發表于 2016-5-27 08:324 I0 k8 u1 ^: g/ O- M6 W# x
有資料請發一份
- D2 q# n, X8 g% }2 @
已發送，謝謝!
  L: V0 m) ?. x5 H4 G
作者: 內漲及外夾夾具    時間: 2016-5-28 21:04
davids9722210 發表于 2016-5-27 11:03
9 Q5 Z% f% G6 J你這個精度能保證3絲不？進口的一套夾持30直徑要6萬多，精度的關鍵不是漲套，是那個端面定位塊，我看你這個 ...
6 i. d$ {* W3 j( s2 x( ~7 @
平行度≤0.005mm ；
) L( Q& \9 c9 W' ^- z& t以內孔為基準測端面跳動≤0.005mm；0 u  X9 M8 |6 ]! g0 u1 w7 P. L+ B
以內孔為基準測外徑跳動≤0.01mm；同軸度≤0.01mm/ [+ ~- r0 b/ w4 g8 E7 a9 a
作者: davids9722210    時間: 2016-5-28 22:41
這個東西有技術含量，我看國外的漲套非常薄，據說壽命100萬次。你們這個估計壽命比不過它。主要差距還是壽命，話說這個東西和彈簧夾頭有啥區別。彈簧夾頭開縫大，爪子行程長，所以定心精度及其保持性低？
作者: 內漲及外夾夾具    時間: 2016-5-29 10:50
davids9722210 發表于 2016-5-28 22:41  c* }+ a$ r$ W# g- c, Y
這個東西有技術含量，我看國外的漲套非常薄，據說壽命100萬次。你們這個估計壽命比不過它。主要差距還是壽 ...

# V/ A+ r+ |- g" M' k1，壽命，目前德國貨，客戶在用中節拍78秒，壽命30個月左右，按照26月*30天*24時*60可以得個確切范圍，而且替換并不是因為橡膠問題，是金屬磨損。我們的目前客戶使用在18個月還未替換，至于能到多長時間，需要繼續等等看，節拍36秒。對比同為24小時三班制。; U4 h% h7 a4 W1 O6 l
2，這個結構特點是平行夾緊，漲套接觸內孔面積更大，變普通筒夾和工件之間 的線接觸為面接觸，工件不易變形。當棒料尺寸發生變化時，夾 頭瓣能保持與棒料的平行度。平行夾緊使得棒料“后退”現象最 小化，而且只需更小的拉桿拉力就可以實現與傳統夾頭相同的夾 緊能力。后拉式設計，也就是漲套后移，帶動工件后靠，端面更 貼合定位。
+ i2 T7 n3 b& R' `& T
彈性槽之間用硫化硅橡膠連接，可以與工件配合做到大間隙， 擁有比標稱尺寸±0.5mm 的夾緊范圍，在這個范圍內適應棒料尺 寸變化而不需要更換筒夾。適應機械手，不怕空拉報廢漲套。橡膠吸振，這個也很重要。
跟彈簧漲套的區別大致如此。
其他的還是在做難度高的工件時對比實際效果吧。
作者: davids9722210    時間: 2016-5-29 18:13
內漲及外夾夾具 發表于 2016-5-29 10:50
4 W  l; q1 Z2 ]! r8 ^7 p* C5 U+ s1，壽命，目前德國貨，客戶在用中節拍78秒，壽命30個月左右，按照26月*30天*24時*60可以得個確切范圍，而 ...

, a4 ]  p% v! I9 _這個東西夾緊力應該比彈簧夾頭小，夾持棒料好像有點大材小用了，而且不適合重切削。你說的兩個節拍不一樣，你們的客戶應該用德國的做的和你們的不是同一個產品，我說的100萬次的壽命應該是穩定保持在1絲同軸度以內。你們18個月的同軸度是多少？用你們的夾頭作的那個零件的精度要求是多少？德國的那個夾頭壞了后用你們的代替沒？他們的那個漲套和靠山估計至少要3000-5000元/副吧？我估計你們的整套卡盤也就5000-10000萬人民幣，客戶應該可以考慮替換整套卡盤吧，還是可以省不少錢?。咳绻銈兙饶軌虼_保的話。
, e* Y& Y3 y  D
( Q2 B, H% K* m5 ^% ?) Z0 I* I
作者: 內漲及外夾夾具    時間: 2016-5-29 18:21
davids9722210 發表于 2016-5-29 18:13+ z6 M  s. }' D: ?
這個東西夾緊力應該比彈簧夾頭小，夾持棒料好像有點大材小用了，而且不適合重切削。你說的兩個節拍不一樣 ...
* }) I# _( i# M6 d' n8 @9 D2 ^
您對這類夾具了解的還是很有限。
( ?2 ?' Y3 r% I4 n) M1 S" u# M以后有機會了，針對具體產品具體要求再溝通吧。
作者: davids9722210    時間: 2016-5-29 18:29
內漲及外夾夾具 發表于 2016-5-29 18:21* I" s+ s; D  W! l2 ~+ ]/ `
您對這類夾具了解的還是很有限。& `0 R7 V2 u) N. i' s
以后有機會了，針對具體產品具體要求再溝通吧。
: \2 W9 _' K; g7 Z9 D" X
我沒接觸過國產的，我感覺你們要確定保持在1絲的精度，然后壽命超過12個月保質期是有難度的。為什么我說那個靠山很重要，因為更換產品的時候靠山和漲套藥一起更換的，靠山和漲套是裝配關系，不是一體的，這個精度保持性比定心的精度保持性可能更難。- I8 D! |" u5 F9 t8 I2 c5 E
作者: panyuhao    時間: 2016-5-29 20:16
謝謝樓主，給份資料470643108@qq.com
作者: 畏懼孤單    時間: 2016-5-29 21:51
謝謝樓主，給份資料 wangzhen_2006@126.com
作者: 內漲及外夾夾具    時間: 2016-5-29 22:23
davids9722210 發表于 2016-5-29 18:29( f, N& h# e/ y* r! }) v
我沒接觸過國產的，我感覺你們要確定保持在1絲的精度，然后壽命超過12個月保質期是有難度的。為什么我說 ...

1 x/ G! t# B2 w% J 靠山我們給德國配套的，三年沒任何問題。無論工件是鍛件還是鑄件。這種夾具損耗品只是漲套。德國的漲套是金屬磨損。我們的現在擔心的是橡膠，工藝及配方，因為目前使用上不到24個月，且也沒出問題。只能等等看改進方向在哪里了。
作者: 內漲及外夾夾具    時間: 2016-5-30 21:21
畏懼孤單 發表于 2016-5-29 21:51
( o* t) G. M+ X9 q7 n9 \. D& c謝謝樓主，給份資料 wangzhen_2006@126.com
' k4 L# {! {. n  I  g+ x
已發1 b) g1 I4 E. ?3 u) {( ^' N. a
作者: 內漲及外夾夾具    時間: 2016-5-30 21:21
panyuhao 發表于 2016-5-29 20:16, P, y. E+ l! F4 }1 n0 j& C
謝謝樓主，給份資料

. [$ b/ t5 ~: j8 b+ Y已發9 q' S6 `5 q6 M/ a5 k. Z+ s# `2 w
作者: sznjzy    時間: 2016-5-30 21:34
樓主，資料發我一份謝謝sizhuang80@126.com
作者: long_wzq    時間: 2016-5-31 20:54
為什么資料不放上來，讓人下載呢，一個個發不是麻煩么?2 Z! J7 a8 o0 N5 ~# m1 J  W% w
作者: chenguangxi    時間: 2016-5-31 21:26
371655164@qq.com  謝謝
作者: yuyaibo    時間: 2016-5-31 22:39
樓主把資料共享一下豈不是更好？還有樓主是哪個廠家
作者: 內漲及外夾夾具    時間: 2016-6-1 09:35
論壇怎么共享剛摸索出來。這個夾具是我們公司自己做的。我把微信公眾號附上，這樣也省的下載了。9 q6 y& M0 i4 Y+ m  T5 P
作者: 蒂波卡湖    時間: 2016-6-1 10:28
資料發我一份，356508921@qq.com 謝謝
作者: huaguren    時間: 2017-1-10 15:50
內漲及外夾夾具 發表于 2016-6-1 09:35% _* f) k7 g1 n( b3 d, Y; U+ u
論壇怎么共享剛摸索出來。這個夾具是我們公司自己做的。我把微信公眾號附上，這樣也省的下載了。
9 A4 [+ a6 J$ F7 m6 Y5 z
能不能發我一份資料，謝謝158569732@qq.com8 R3 M* ^' x  v
作者: 內漲及外夾夾具    時間: 2017-2-7 16:56
