標題: 因為做畢業設計,找到一些資料,很有趣。 [打印本頁]

作者: 小哈五    時間: 2016-3-29 15:52
標題: 因為做畢業設計,找到一些資料,很有趣。
本帖最后由 小哈五 于 2016-3-29 15:54 編輯 " z5 d; p# R" _+ K5 n
$ r* I( F3 z* H  K4 D
我因為做畢業設計,所以我就查關于軋鋼機械類書與期刊,翻出來梅斯塔動壓軸承,我今天又發掘一點新的東西,很有趣的事情,表面看這些文字毫無營養價值,但我感覺耐心一點可以挖掘出來有用的信息,但是我現在知識量還不夠。我的目標就是盡可能還原設備真實情況,搞懂每一個部分怎么回事,了解這個部分內容。
) w* {' v$ c/ o+ W( T% O1 Z+ R( r7 j/ N+ [+ ~/ ]3 i4 b
, F5 t2 M: g( G* ~8 U: A5 \

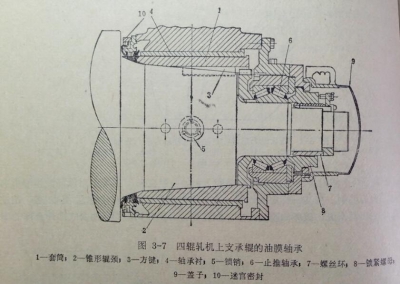

軋輥分輥身 輥頸 軸頭,輥徑的結構,80年代的書輥頸都是平的,但是我從北京鋼鐵學院 劉寶珩的軋鋼機械設備找到一個圖, 0 D; T: H$ y8 a4 @3 e

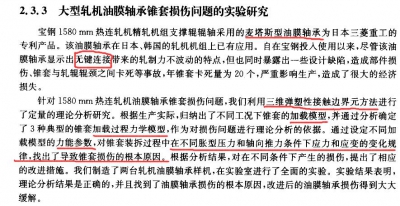

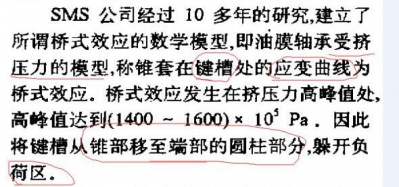

現在我知道有個錐形軸套用鍵固定在輥頸,還有軸承襯軸向定位有的用螺栓,還有軸肩吧。我從維普找到一篇一重技術的文章題目是《寶鋼2050mm熱帶鋼連軋機主軋區設備》,然后我閑的無聊我就讀了幾段,看見這段話,有意思啊!
. s. d& [4 t: A0 w6 q; R; ?6 o" O
( g, _* m& W& H! S9 D( y, A1 E

1 Z& z% w% [# x( R' B6 t( E) D0 h

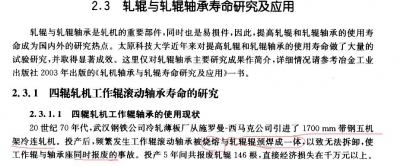

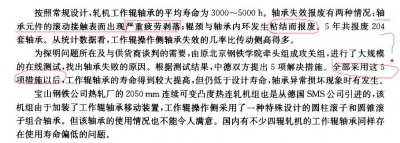

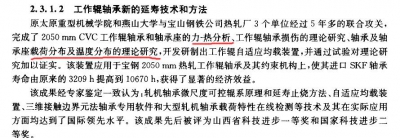

$ y3 a$ c7 k% a% L0 I; C& b, r* X那么現在輥頸應該是錐形輥頸+圓柱部分,我又發現一本書,是黃慶學寫的軋鋼機械設計,這個版本是延續太原重型機械學院王海文的《軋鋼機械設計》重新編寫  我曾經在圖書館看見過,當初我TM有想啃下來的決心,但是當初真的看不懂。我翻到軋輥與軋輥軸承我又發現一點新東西,* ~6 L  j3 Z$ w4 w, g: l) x
# D, }9 @5 s3 l$ ~3 ~9 R3 P% t
有趣的事,呵呵,后面我畫橫線的我認為其實就是建模分析,假設,建模,加載,但是如何建模,我是不會。
' ~% `0 n, w3 J5 u# \  j0 J$ i我把頁碼給出了,有興趣可以翻一下,
2 R' j' o6 F$ l, g! z北京鋼鐵學院 劉寶珩的軋鋼機械設備    p401 M4 I/ p1 g& k5 [
寶鋼2050mm熱帶鋼連軋機主軋區設備(I)  p6
  X$ w$ a8 }. Y) [6 c0 B黃慶學寫的軋鋼機械設計 p39-417 V+ D/ W1 |' G7 J5 \# w+ L9 Y
我畢業設計題目是XX軋機主傳動,當初我看完老師給的圖紙,我就琢磨從哪開始入手,正常是軋制力計算,但他沒給我工作輥尺寸,我自己按照鄒的軋輥機械,算直徑300mm多,我琢磨不對勁,然后搜索軋機參數,我打算從機架開始,開式機架,閉式機架,上輥平衡裝置等。我一看軋輥這東西簡單,后又從軋輥開始,圖紙上軋輥樣式中輥頸是有錐度的,而且圖標注也不全,我發現北京鋼鐵學院 劉寶珩的軋鋼機械設備 書都發黃了,比較薄,但是很有一些營養,補充一兩點知識。后續在網上閑逛,在百度文庫發現《寶鋼2050mm熱帶鋼連軋機主軋區設備》趕緊下載下來,我還特意打印出來,仔細琢磨!
; m8 A1 [4 [. ?5 X2 w軋制力計算我算是20MN 一重給的最大軋制力是
; t+ x& h) Y% x/ jF1~F3 45MN : |- s/ X- {* Q9 U
F4~F740MN 我計算按照
! p4 S6 u- b8 Q5 o% j
, y" n# ^4 ~* ^2 P; \; B

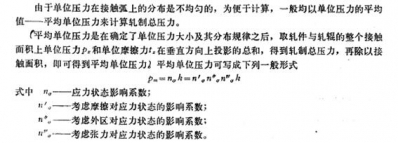

k=1.15σ,
* e/ Z3 J$ a# i. n; ~$ f熱軋薄板采用是簡化公式

4 u8 C1 h' K$ K) t) Y! r7 {: t2 @2 \- A/ u2 L

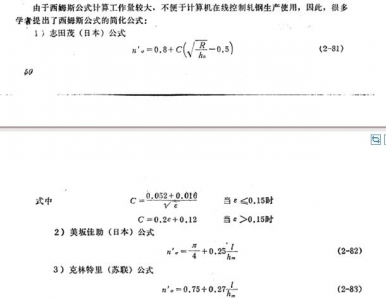

6 @7 E8 p3 _& G9 S) gnσ‘有采利柯夫和西姆斯公式計算,我用的是西姆斯的簡化公式,志田茂公式,關鍵是直接代數簡化計算,我查資料是現場的軋制力計算大部分采用經驗計算,現在神經網絡也應用計算軋制力了吧!
/ a  V# D$ C9 m/ ?: }* z5 c, k. W
. p5 W8 q$ [4 `, n6 ~, G: u

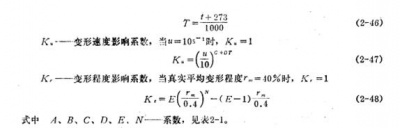

! g: _8 J8 x& X; Oσ是金屬塑性變形阻力,取決于金屬材料的化學成分和組織形態,變形溫度,變形速度,變形程度機加工歷史。

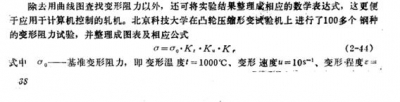

+ e1 h" t% @* o3 _我用的書上的經驗公式,是北京科技的周紀華做的實驗,有一本書
: }' _# ?% K! f

9 x% E; D' S- L" I# s
; P* E( q2 U, i7 t( d計算軋制力方法有截面法,滑移線發展,能量法,上界法,變分法,有限元法1 p" Z- W8 @$ O% f+ S4 h
卡爾曼與奧羅萬方程是建立在力平衡基礎上,一般稱為截面法
6 T, @7 [5 K- F; |% u金屬塑性加工理論,我發現幾本書啊,* R. i4 R( \- A: r* n

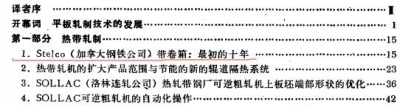

賀毓辛的軋制工程學,大部分我看的我頭疼,作者翻譯過第四屆國際軋鋼會議論文選集,正文開頭第一篇就寫的是熱卷箱的介紹,社區有人提到過這本書,我在圖書館看見,然后寒假我看過一部分,有些東西看不懂

; m7 K" I# v4 \7 g8 W; Z5 q/ ?( H! M& H& G" F

% b( K& f; z" r# n% i* u' B# j; ?: p% x" |# ?

* r' w% S+ l+ t+ ~& L4 A# ?* v8 J6 Y+ N" H( {* ^
5 M; ~! M8 Z, @

作者: 默笑滄海    時間: 2016-3-29 16:20
沒發現什么有趣的,給你幾點建議:第一,現代軋機一般都用滾子軸承,滑動軸承摩擦系數大,不易維護。第二,軋機軋制力計算熱軋機的公式和冷軋機的公式是不同的,甚至軋厚板和軋薄板的軋制力公式也有所不同。第三,網上這類軋機畢業設計很多,你可以多下些看看。
作者: 默笑滄海    時間: 2016-3-29 16:37
現在還真有用滑動軸承的?是的
作者: 小哈五    時間: 2016-3-29 16:42
本帖最后由 小哈五 于 2016-3-29 16:45 編輯
" B8 H, L) p" h" A6 s0 k% W1 T: T/ {5 F
我曾打算從材料成型理論考慮軋制力,但是我自身能力不夠,這個我承認,還有知識量不夠,我書都找完了。可惜自己能力不夠啊!
% p7 U: i: l7 O% n4 U% r理想很豐滿,現實很慘淡。分享一下
5 k$ h# `  R; L# `- ^" v賀毓辛 軋制工程學; i( \; i. |7 {/ o
金茲伯格 板帶軋制理論(這本書,我讀過一點,我感覺比較好)! l8 P$ l' \0 b9 O) q4 ]+ k
能量理論及其在金屬塑性成形中的應用  Q- |$ b+ c' T) O* `
http://emuch.net/bbs/viewthread.php?tid=8322432&fpage=1, T: @# o0 c4 f& y' x
http://emuch.net/html/201510/9562617.html; Y$ P0 ?" V/ i0 g% W0 Z$ E
http://emuch.net/bbs/viewthread.php?tid=8324058&fpage=1- q( R% A* m3 Z# e) f0 f% [# _
http://emuch.net/bbs/viewthread.php?tid=8102757&fpage=1) z4 L: a' A/ C  L/ H
金屬成形科學與實踐8 O! U. L; d  U0 P4 u
塑性加工理論及新技術開發學術交流會論文集
+ u3 E. ]0 k! j4 [/ ?王廷溥 現代軋鋼
作者: mingyezh    時間: 2016-3-29 19:56
6 N# w* [) ?3 z9 ^3 A
謝謝了,已經下載。我也很看好非標的設計前途,愿與前輩共同進步
作者: 小哈五    時間: 2016-3-29 20:01
mingyezh 發表于 2016-3-29 19:56 5 q) F( |% x+ e7 S4 Y; x) }: d
謝謝了,已經下載。我也很看好非標的設計前途,愿與前輩共同進步

4 b1 P) N9 _) z+ _* q) g; N/ f5 Y# H你知道那些英文書是哪來的嗎?是各大英文數據庫出版商的,國內名校購買數據庫,然后學生在數據庫下載的
+ j6 A! h0 {3 ~+ \$ w$ K如springer elsevier; b8 v: Z# h  X+ \
