標題: 就滾筒鏈輪傳動計算方法 [打印本頁]
作者: z243426738    時間: 2015-12-12 15:18
標題: 就滾筒鏈輪傳動計算方法
如圖， 傳動方式是串接。 現在滾筒間距是 150mm   。滾筒鏈輪為 10B 9齒。鏈條采用10B鏈條。求助怎么計算才能讓l4 M5 j! c1 w. S3 W. N4 m1 Q
兩個滾筒之間的鏈條不至于太松，剛好的樣子。 授人以魚，不如授人與漁。小弟在此謝過各位大俠。. @& l0 o2 h, K# M5 c' V
作者: 蘇區男兒    時間: 2015-12-12 15:53
為什么不用10A。 節距15.875 ，兩軸的中心距 最好是15.875的倍數+需要配合的間隙。為什么用這種方式呢。不能做成每根加個可調固定座呢
作者: 藍徽龍騎士    時間: 2015-12-12 16:20
不知道這種結構方式噪聲控制如何？
作者: bruce87e    時間: 2015-12-12 16:24
給你參考一下
4 a8 O$ X  v( @6 ?9 W
作者: z243426738    時間: 2015-12-12 16:42
藍徽龍騎士 發表于 2015-12-12 16:20
/ U8 ~; w" x, ]/ p3 D不知道這種結構方式噪聲控制如何？

6 P' X/ O/ _* U, U! X' I7 R噪音不是很大！
  E, v; U' c1 B4 S( X
作者: z243426738    時間: 2015-12-12 16:44
蘇區男兒 發表于 2015-12-12 15:53
: a6 E: p( a( T+ W; q' U5 V/ m+ m為什么不用10A。 節距15.875 ，兩軸的中心距 最好是15.875的倍數+需要配合的間隙。為什么用這種方式呢。不能 ...

6 k: i& L$ P/ |' b; ~9 k滾筒供應商長做的是B系列的鏈輪，所以就采用了10B的鏈條。* B6 Z2 w+ i* W' V3 K. @6 n
作者: z243426738    時間: 2015-12-12 16:50
bruce87e 發表于 2015-12-12 16:24 ! t7 N( G1 X  m& t* h4 ^: Y
給你參考一下

1 b. [0 s; i1 ~6 V, y( ~謝謝大俠， 這個系數要不要多*0.03
& m. U  k6 P+ B2 Q4 H  C6 |, G# F9 H1 L) r" n1 G- K
7 o$ U/ k* n  {1 y1 V" j+ k4 j7 t" B
作者: 伽陵鳥    時間: 2015-12-12 17:09
bruce87e 發表于 2015-12-12 16:24
# T3 i: J% a2 V& ^5 y給你參考一下
1 g2 }. M  Q' {# p
想問一下，我之前也是這樣計算，然后小數位去掉，取整數，也是為了打孔方便，人工打的，也沒多大問題用的，我這樣用對不對的？" [! h; `+ _) ?  h" v
作者: 江南遙望漠北    時間: 2015-12-16 15:23
bruce87e 發表于 2015-12-12 16:24
& f, u2 {& T+ Q7 E: Q0 L  S1 ~給你參考一下
* Y, P/ x1 G3 F5 Q" [" U
求教，負載大還是小，速度快還是慢是如何界定的。單鏈傳動沒見過，有什么優缺點呢，單鏈的磨損很厲害吧？最后求教一下如何計算滾筒線所需轉矩？鏈傳動效率定多少合適？滾動線傳動負載摩擦系數取值多少？. f* W4 L) g/ J- O. P- B5 v
作者: bruce87e    時間: 2015-12-16 16:05
@江南遙望漠北  1.30M/MIN以上的話就不考慮鏈傳動了，這是個臨界值，負載大小沒有統一的標準，計算下來符合設計要求就可以，之前做滾筒線時候，重點是考慮布置方式，整體機架結構以及速度載荷是否符合工況要求，至于滾筒直接根據樣本選擇就可以了，市面上做滾筒的廠家很多。
9 p  S. S, X$ H9 o2.單鏈傳動優點是結構緊湊，適用中載低速，相比雙鏈，中心距選擇靈活，但是需要鏈托與張緊結構，鏈托安裝還需很精確。
; a9 x' T, y0 I+ g7 L; e3.只是對鏈托的磨損比較厲害; O4 j1 S, `* o4 N( ~9 S

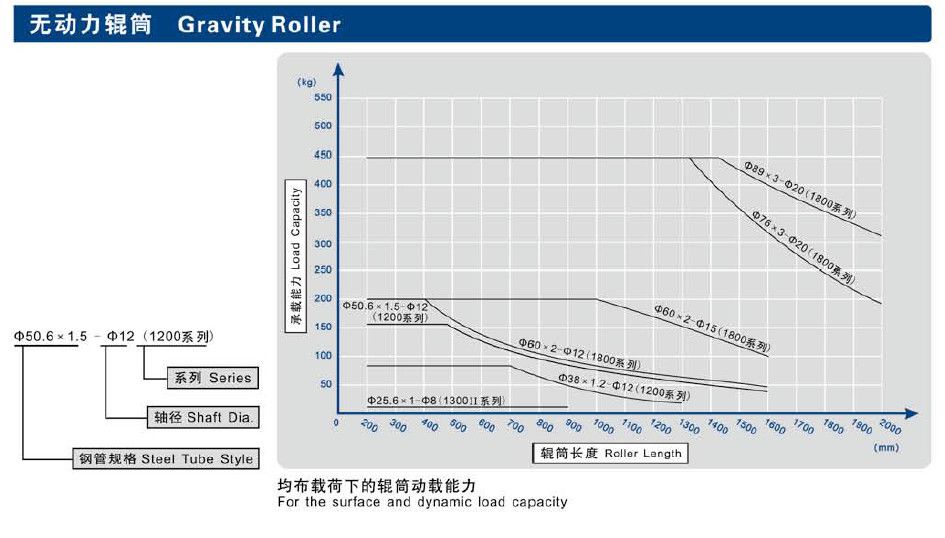

4.載荷轉矩是由滾筒的直徑與軸徑確定的，可以直接根據樣本來，鏈傳動效率可以去查機械設計手冊，負載摩擦系數根據表面材質查機械手冊，然后自己算摩擦力，鍍鋅輥、橡膠輥等等摩擦系數都是不一樣的
作者: bruce87e    時間: 2015-12-16 16:08
伽陵鳥 發表于 2015-12-12 17:09
% }: r$ n8 d+ {: d# I5 k: V想問一下，我之前也是這樣計算，然后小數位去掉，取整數，也是為了打孔方便，人工打的，也沒多大問題用的 ...
0 `6 P/ t, K9 B9 s% f8 H
可以，沒什么問題，只是注意裝鏈條的時候要用上半接頭
作者: bruce87e    時間: 2015-12-16 16:09
藍徽龍騎士 發表于 2015-12-12 16:20 ' k" X' n$ N1 T2 l
不知道這種結構方式噪聲控制如何？
$ p5 j+ x1 w7 t
噪聲得看傳動速度，30M/MIN以下，問題應該都不大
作者: 江南遙望漠北    時間: 2015-12-18 10:27
bruce87e 發表于 2015-12-16 16:05
6 d( T$ l) Z$ E/ O: }9 T@江南遙望漠北  1.30M/MIN以上的話就不考慮鏈傳動了，這是個臨界值，負載大小沒有統一的標準，計算下來符合 ...

! C1 }5 G# R! }2 H. e
1.是13M/MIN吧，按這個換算0.22m/s不到 ，1.3M/min的話一秒才走22mm，% O7 V* @2 A$ j9 @; F8 E% F; @- Z
2.最關鍵的是知道負載的情況下如何計算所需轉矩，計算公式是怎樣的，是從功的角度考慮還是從轉矩的角度考慮亦或其它。5 d' m* ?6 G- B1 O$ k+ g) E+ W
3.雙鏈傳動布置上最好從中間往兩端傳動我是知道的，與從一端向另一端傳動的布置方式，在計算轉矩上有何區別。3 _& h) ?1 g) K& E
3.滾筒的供應商一開始就有，滾筒的結構也沒有疑惑，滾筒比較長有2m，外徑60，壁厚我暫定2.5，必要時可以選3mm，鏈條選5分鏈，節距15.875。
( J& N: v* V; r& L9 B/ r0 g4.單鏈傳動時只有1或2顆齒傳動，雙鏈的話至少有半個鏈輪的齒來傳動，磨損不一樣的吧
8 J, z# h  D$ d) m1 {5.鏈托是怎樣的結構，能給個圖指導一下嗎？
, F( E) U7 a+ G2 {: `8 ], w6.鏈傳動效率我也早就查機械設計手冊查出來了，滾子鏈0.96，我的負載物體為周轉盒，材料一般為聚乙烯，查機械設計手冊剛對聚乙烯 靜摩擦因數最高0.27，關鍵是計算轉矩這一塊，計算方法不明確，滾筒慣量會算，鏈的慣量不會算，還有就是轉動慣量到轉矩這一塊拿不準。2 [" P; {- ]6 _0 f% Q: K, c
望回復，我的QQ是2788-2-6343，希望能與你多交流。
' d2 I; k7 u5 t2 T3 Q3 n4 t$ K9 c: ^) U8 H6 H4 n. l& P
以下是你上次的回復內容：
& F! c% Q2 C  c4 s+ i1.1.30M/MIN以上的話就不考慮鏈傳動了，這是個臨界值，負載大小沒有統一的標準，計算下來符合設計要求就可以，之前做滾筒線時候，重點是考慮布置方式，整體機架結構以及速度載荷是否符合工況要求，至于滾筒直接根據樣本選擇就可以了，市面上做滾筒的廠家很多。
1 v  b  P" Z2 j& C) v2.單鏈傳動優點是結構緊湊，適用中載低速，相比雙鏈，中心距選擇靈活，但是需要鏈托與張緊結構，鏈托安裝還需很精確。. [5 Q9 L( ^# J% c6 W) s" p: ?8 t7 o
3.只是對鏈托的磨損比較厲害3 b- q& d' y, Z& t
8 W6 P0 y. i8 ?5 b8 h4.載荷轉矩是由滾筒的直徑與軸徑確定的，可以直接根據樣本來，鏈傳動效率可以去查機械設計手冊，負載摩擦系數根據表面材質查機械手冊，然后自己算摩擦力，鍍鋅輥、橡膠輥等等摩擦系數都是不一樣的

6 R, @5 S& l7 u; n# l
' A5 [9 S2 @% G+ j2 \- F6 D: U9 U
, A* K8 [" {, Q7 A$ s* g3 W& D7 h' N! N
作者: liqiang260    時間: 2016-4-8 15:51
學習
作者: 17567410    時間: 2016-4-8 20:01
只能這樣不能有根本性的改變，如果可以加漲緊輪！
作者: 改怎么稱呼    時間: 2016-4-14 18:32
bruce87e 發表于 2015-12-12 16:24
* J& e. p( u6 o( b- C給你參考一下
4 Q- n* y% P3 _: g( T
你好，請問計算公式中n指的是什么？謝謝
' [8 m7 T. R0 v4 ~2 m: }2 @3 ?) B7 x$ l
作者: 我愛9580    時間: 2016-4-15 20:24
學習
作者: PTA自動化    時間: 2016-11-25 12:54
謝謝分享
