標題: 諧波減速器，設計師視角的行業分析 [打印本頁]
作者: 高山無言001    時間: 2015-9-11 20:09
標題: 諧波減速器，設計師視角的行業分析
    最近幾年工業機器人很火，很多大公司，小公司都在搞這個，都想到這個很有前景的市場里分一杯羹。說起機器人，不得不提到減速器。目前機器人減速器全球幾乎被日本兩家公司壟斷。一個是帝人，一個是HD。他們兩個前一個做RV減速器，后一個做諧波減速器，前者用在受力大的關節，后者用在受力小的關節。
( Y0 H1 U8 d! q7 x2 O! a8 g0 e: F" u  @/ I! e
    RV減速器就我了解，中國沒有成熟產品在市場上賣。諧波減速器中國倒是有幾家，拿的出手的，能用在機器人上的，就我了解只有一家，其他的用在機器人上都不太靠譜。
3 {/ H. z8 A! b! q& P6 o' W) K, o+ N6 O- U/ V
    RV減速器結構復雜零件多，與之相比諧波減速器結構簡單，零件少，所以國內有幾家能做這個。但它作為精密減速器，做出來容易，做的好，精度高，壽命長，還能承受較高負載滿足機器人的使用要求還是很難的。
% O; R# O! ?2 R; V0 R& S! S
4 y% B% v6 u: b    作為一名諧波減速器設計師，跟大伙講講它的難點所在。
0 w9 ^. n" k: n7 u0 @. ^* I& i6 M: c* _! L2 ]4 G4 }# Y
    首先，不談設計的好不好，符不符合理論，做成后效果如何，就說諧波減速器做出來，做的跟設計的一致，就有兩道門檻要跨過去，加工和檢測。
3 t: G9 v0 ?& P: \( R* Y" T/ c* d3 B# H9 q
    先說加工，這種減速器的齒都是小模數齒，模數大多位于0.15至0.5之間，國內頂級的做刀具的都做不了，因?yàn)槟?shù)太小。外國太小模數的刀具不對中國賣。光刀具一環就把一些人卡死了，導致設計的東西加工不出來。; ~' s4 E  C; D. Z
2 N* a& k2 ~1 |6 `) T$ a
    然后是檢測，目前沒有發現什么好的檢測設備可以準確的檢測齒形的加工情況，因?yàn)辇X實在太細，精度要求太高，檢測這一環，也有許多人過不去。
: S! `! u4 ^) G) E* T8 a9 p. ^/ U* k  i6 r) t
    說完加工和檢測，就是設計了。設計的理論也是一大難關。
. M6 E7 B0 B/ z7 ?+ k9 U- Q3 q/ g/ C9 g
    首先，關于這方面的資料實在是太少太少了。像《機械設計手冊》，《齒輪手冊》，這些大部頭的工具書只是對它有提及。僅僅只有幾本八九十年代的書，是專門講這個的，請注意，是八九十年代。盡管是專門講這個的，但也都講得很淺，只有籠統的一個原理，深入的細節都沒有講。這幾本書有國內的和前蘇聯的，國內的《諧波齒輪傳動技術手冊》質量高一些，講的全面些，年代也最新。前蘇聯的是《諧波齒輪傳動》------伊萬諾夫?qū)懙模|(zhì)量高些，與前一本比講解的要深入些，很多國內書籍沒有提到的問題它上面都有講，研究這個的一定不要錯過這本書。
2 J, r/ V9 Q1 h2 V4 d/ d3 @
* U" j" ^: t3 |7 H: I  `$ D     但是悲哀的是，這些書上的原理都是流于表面，給出的結論更是不靠譜的。按照上面的結論做出的成品，用起來噪音大，間隙大，精度更不用談，跟國外的沒得比，只能說書上的那一套方法太落后，也許能符合那個年代的要求，但不符合現代機器人的使用要求。" e. S4 ?/ N! L/ P8 b6 e) `9 o5 L
' ?: E1 e: [4 u
    網上的論文倒是不少，但質量只能讓人呵呵呵。原理都是基于上面說的那幾本書，然后摻一些數學方法進去，再用有限元軟件做個模擬分析，結論就出來了。首先基于的原理就已經不太靠譜，沒有深入實際，更何況連樣機都沒加工出來，這些論文也只能在那里論論，沒什么實際指導作用。4 `/ R, W+ z) W# R$ @5 t

5 U8 e: z" s  B/ D  I/ b+ ?    我們拋棄了那些書本和論文，做了許多探索，更改，做出的產品反而進步不少。噪音，精度，壽命方面有很大的提高。
! w1 ~6 k& b: p) ~/ y8 k: H    如果想深入了解諧波減速器的深入實際的原理，推薦大家去看國外的專利資料。5 J( P5 M7 |3 W) x' g" [
; D  s7 N1 A9 X, _4 I
    另外減速器的材料，熱處理，這些技術國內跟國外比也有許多差距。
* i. A6 a" S$ v5 ?' r! k6 w
; o6 \/ {# D5 i9 P5 c& Z    以上就是我個人所了解的諧波減速器的難點所在，以及個人閱讀資料的一些經驗。個人觀點，僅供參考，如有錯誤，偏頗的地方，歡迎大家指正。. |( h( q; T& J& s/ D/ s) u  |
    / `# U" Q8 S7 r+ ?2 Y

. x; n3 U4 X5 F# t6 j0 ^( F) l- n3 S* o3 ]+ J4 i
補充內容 (2015-9-12 11:51):
2 D$ r% i9 U! v6 S7 K     補充一下，準確說《諧波傳動技術手冊》這本書的結論還是有點靠譜的，研究這個的可以去試試它的結論，看看做出來的實際效果。不過它還只是有點靠譜，只是有點，因?yàn)樗诘脑聿](méi)有深入的切合實際。
作者: ygang86    時間: 2015-9-11 20:19
就一本《諧波齒輪傳動》------伊萬諾夫嗎？？
作者: shouce    時間: 2015-9-11 20:31
檢測設備  是三坐標 不行嗎' W8 f0 Z) c# }  J3 z$ O
作者: shouce    時間: 2015-9-11 20:34
加工設備  用高精度磨床  可以吧  德國的磨齒   行不行     只要有齒形  應該可以的      放心吧  只要有利潤   就會有人來做的
作者: threetigher    時間: 2015-9-11 21:32
機器人技術的關鍵，除了諧波減速器，還有一個編碼器吧。都在日本掌握中，早在80年代就琢磨這個。
作者: 動靜之機    時間: 2015-9-11 21:54
本帖最后由 動靜之機 于 2015-9-11 21:55 編輯 2 [' M- y! Z  f2 X* g! Z

6 I# O; p0 r# e; V3 D; _我們身處小模數行業， 好像小模數滾刀還沒有進入禁運手冊吧， 嘿嘿。- O1 g( y/ ~* U2 x

$ [6 ~; V- [& E; p$ i5 O; H關鍵是齒形，您只要提供圖紙，人家就可以賣刀。! c2 b& w1 x! f

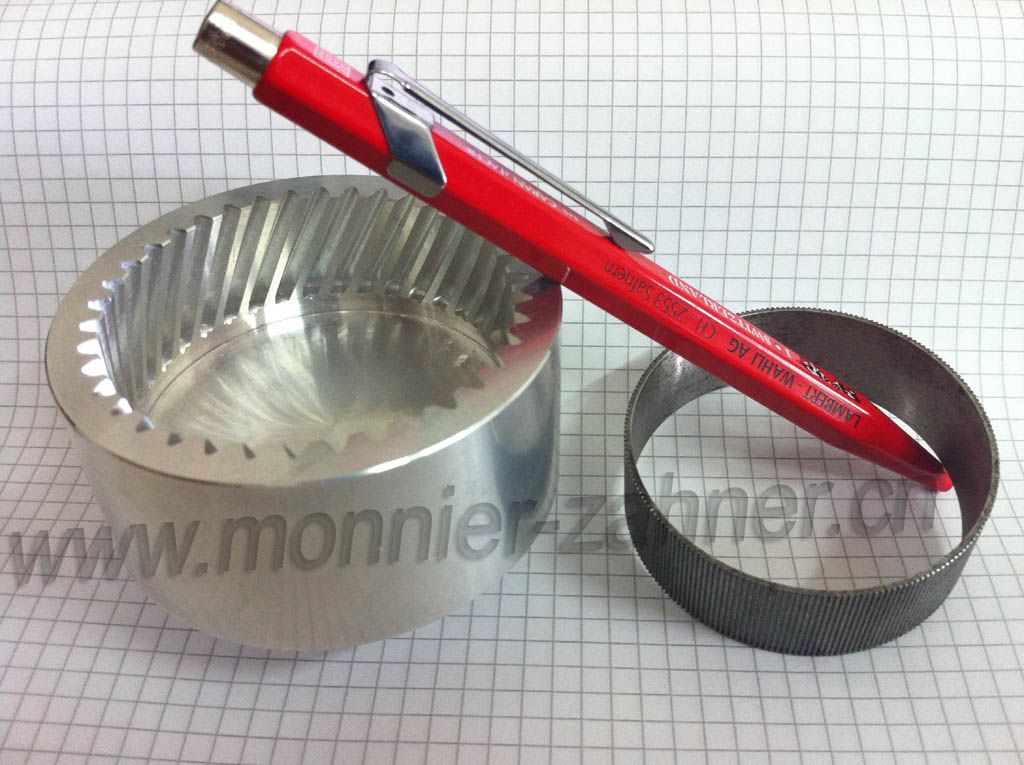

$ g2 ?/ q) l+ J4 E# r# I這張圖的右邊是個柔輪。
# g) |* e# O3 N' M( v$ Y$ e  H( o1 w1 C( t% Q

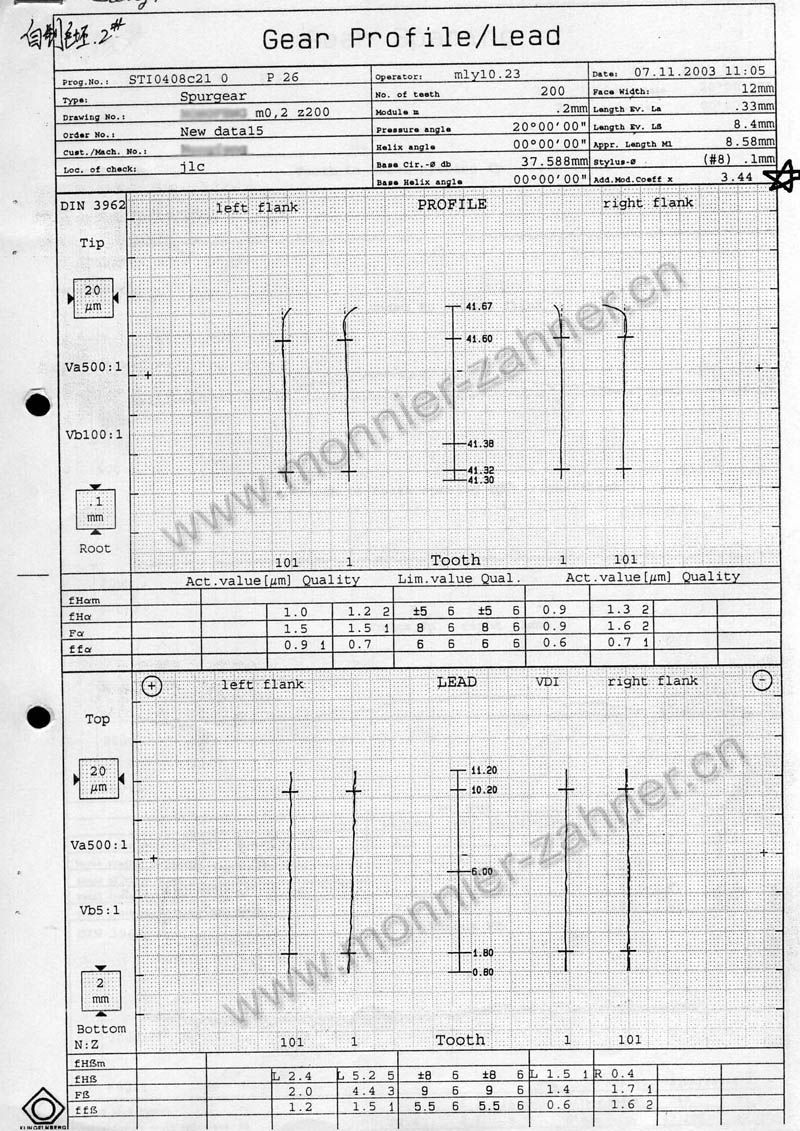

# d$ h: f. {8 Y- q5 _0 R這個柔輪的監測報告：  d6 _$ I7 h6 w* M

; B% t  [/ w) V: {" Q7 z/ e+ e& R
作者: orc_roll    時間: 2015-9-11 22:29
特地查了下諧波減速器，下面貼張圖片。
" C: O  b4 j" G- O[attach]364505[/attach]
' r) p' [5 U& R) D7 X0 u它主要由三個基本構件組成：+ x) z, n; v/ [) u3 I6 w6 t2 ~2 P
（1）帶有內齒圈的剛性齒輪（剛輪），它相當于行星系中的中心輪；
' L( o# w0 H, p8 H! J& a（2）帶有外齒圈的柔性齒輪（柔輪），它相當于行星齒輪；& B0 N3 I/ V) n; B
（3）波發生器H，它相當于行星架。
. Y4 l$ x9 N1 V+ Z; [4 D$ C+ {作為減速器使用，通常采用波發生器主動、剛輪固定、柔輪輸出形式。
5 X. o+ y, q- Q- @% N以上來源于百度百科。
作者: 筱羽    時間: 2015-9-11 22:38
本帖最后由 筱羽 于 2015-9-11 23:03 編輯 9 `: @% P5 E( r
/ [. V4 z. Q4 [7 d/ I* N6 ~
哈哈，樓主見多識廣，有深度。侃侃而談，信息量很大。
作者: shouce    時間: 2015-9-12 06:56
動靜之機 發表于 2015-9-11 21:54 4 a& @0 ~- a- D# Z- D# F! t3 @
我們身處小模數行業， 好像小模數滾刀還沒有進入禁運手冊吧， 嘿嘿。
1 N1 i  w* k: A" _3 k& W. B* v7 i( w
關鍵是齒形，您只要提供圖紙，人家 ...
/ W+ o) `# `; R+ p
這個是德國的  克林貝格  檢測報告呀
作者: 壞壞小子    時間: 2015-9-12 09:03
星期三的時候，我們公司還特意培訓了，RV減速器、諧波減速機、行星減速機三者的區別，以及他們的結構和各自的優缺點？使用場合？國內外供應商廠家有那些，，
0 M/ D  N" o1 z7 a0 Q' o9 J剛才樓主說到了諧波減速機的國內有一家做的還不錯--  應該是 綠的 吧，
作者: 機械——菜鳥    時間: 2015-9-12 09:07
shouce 發表于 2015-9-11 20:31 + o6 |* F" S) F( i0 M7 n
檢測設備  是三坐標 不行嗎
, x; ~! z8 f  N% s. V
估計齒太小，精度不行吧!
6 F: _7 t! E/ @6 J" z
作者: 司馬兆月    時間: 2015-9-12 09:12
諧波減速器  記得機械手冊有  不過不是怎么設計  而是標準化的  可以查出參數
作者: 高山無言001    時間: 2015-9-12 11:53
ygang86 發表于 2015-9-11 20:19 ! ~  ~& I; S2 n$ ^  O
就一本《諧波齒輪傳動》------伊萬諾夫嗎？？
2 q( Y0 s' k( Z( Z" i+ P+ \  u
其他的你可以去看看，但這一本質量最高。
0 S  z3 j1 M# i$ u
作者: 高山無言001    時間: 2015-9-12 11:55
動靜之機 發表于 2015-9-11 21:54 3 u2 n9 O) d1 w) U4 p- o! y
我們身處小模數行業， 好像小模數滾刀還沒有進入禁運手冊吧， 嘿嘿。
3 s6 i; j$ ~% L5 T1 a% i, Q5 Y; Q  ?
4 V2 Z/ ~# O7 i3 a: P關鍵是齒形，您只要提供圖紙，人家 ...

5 S0 q8 V$ W& D; u- |, R外齒輪你可以滾，內齒輪呢？9 d1 S1 X& q! A* @( |$ ^! a1 M+ b
作者: 番茄唐龍    時間: 2015-9-12 12:03
動靜之機 發表于 2015-9-11 21:54
' c2 M& `: F, a  ~) c' t; ^我們身處小模數行業， 好像小模數滾刀還沒有進入禁運手冊吧， 嘿嘿。9 z# w9 d$ H0 T$ o; n+ ^% S( p

! u! ^6 O8 h. \) A1 o關鍵是齒形，您只要提供圖紙，人家 ...
9 F5 v+ @4 e4 ]' a
大俠這是德國的檢測設備？克林貝格？
作者: ygang86    時間: 2015-9-12 20:38
高山無言001 發表于 2015-9-12 11:53
/ S9 y; g; ~% P* D其他的你可以去看看，但這一本質量最高。

6 s1 C8 e9 ^, d% i6 w請問樓主你有這個的電子檔  麻煩發我一份到我郵箱ygang86@126.com  謝謝了！！* v2 I& C* W8 N6 n: U3 m- l
作者: 盜版小朝    時間: 2015-9-12 21:35
作為一個小水，平日陪很多DIY雕刻機的朋友玩，其中有四位做五軸的，其中一個是我學長，買的日本二手，表示日本二手也比中國全新要好，兩個買的全新，表示好不容易折騰太機器，還是買好的吧，另一個持觀望態度，不過估計也是馬上被兩個買全新諧波的安利掉了……好吧說了一堆廢話，國產諧波在各種人心里都是不靠譜的象征……
作者: 太多遺憾    時間: 2015-9-13 19:26
國內企業多做點研究吧 總是跟在別人屁股后面跑
作者: 火舞青春    時間: 2015-9-13 22:41
哈哈，樓主見多識廣，信息量很大。
作者: 高山無言001    時間: 2015-9-14 11:43
ygang86 發表于 2015-9-12 20:38
8 t/ \3 [8 o$ \請問樓主你有這個的電子檔  麻煩發我一份到我郵箱  謝謝了！！
" q  O0 w$ K6 x5 |5 ^  Q# y0 @
電子檔的我也沒有。上淘寶去買個復印版的吧，不貴。電子檔看的眼睛也累啊！% G3 Y2 x& y: u4 l/ f: ?# M
作者: 竹桿捅飛機    時間: 2015-9-15 10:34
“中技克美”的諧波減速器不知大俠們有沒有聽說過，東西怎么樣
作者: 郝奇吾乃    時間: 2015-9-16 23:21
論文也只能在那里論論
作者: 桃源居士A    時間: 2015-9-18 17:57
樂于助人！
作者: caozhengsup    時間: 2015-11-29 09:23
竹桿捅飛機 發表于 2015-9-15 10:34
0 @" R6 V0 A* @/ f. V; r“中技克美”的諧波減速器不知大俠們有沒有聽說過，東西怎么樣

; H9 x. f) E6 p4 x7 u- T, [- d東西一般7 W% X2 A+ h( q9 W$ R" t, R
作者: 光伏自動線    時間: 2015-12-4 21:21
諧波減速機
作者: double_p    時間: 2016-4-19 17:06
動靜之機 發表于 2015-9-11 21:54 , w" E, ?: e# U  P' A
我們身處小模數行業， 好像小模數滾刀還沒有進入禁運手冊吧， 嘿嘿。
+ H8 \0 O- g7 N1 u, K
% ?2 d+ Y  s- [$ B5 M關鍵是齒形，您只要提供圖紙，人家 ...
8 |) Q- L1 h  _
我覺得很多東西不是禁運不禁運，而是人家愿不愿意賣個咱們中國企業% z9 C! d( A3 \, b6 N3 Y
作者: 姚凱machine    時間: 2016-4-20 19:13
高大上
作者: 低調哥sj    時間: 2016-12-8 16:04
動靜之機 發表于 2015-9-11 21:54& N+ O' t" X# J2 l. `8 ?
我們身處小模數行業， 好像小模數滾刀還沒有進入禁運手冊吧， 嘿嘿。- f" b8 c- ^/ _7 ]& u

+ q! V: X2 L4 H5 w- J* z/ g關鍵是齒形，您只要提供圖紙，人家 ...

$ _9 i$ Y' G2 ^" n7 i- ~* ~! b) t可以提供一下檢測柔輪設備的相關資料嗎
! _6 l) m5 k3 d- \: Y' O
作者: 任少雄    時間: 2018-5-25 14:16
行家啊！
作者: zhangxuyan9527    時間: 2018-6-22 14:35
納博特斯克
作者: southn    時間: 2019-4-28 11:08
國內是哪家，樓主
6 S: x4 v' w. o5 i. [( \9 Y( p$ M
作者: Jerry_x63    時間: 2019-4-28 12:42
southn 發表于 2019-4-28 11:08; Q# F+ O: I) r( ~% u
國內是哪家，樓主

. C+ E3 q2 E# u4 S綠的諧波，蘇州的& Y- [4 y; U$ w: n" ]1 j4 Q
作者: 高度jixie0697    時間: 2019-8-14 13:59
諧波減速器看起來結構簡單，但是加工難度不是一點點大，在加工方面需要進口的高精數控車床 加工中心 磨床 特別是滾齒機日本三菱以上等級的設備才能做這樣小模數的齒輪，并且像柔輪這樣的加工夾具必須要進口才能滿足要求，目前我們公司用的是卡西富基的滾齒機，測量是用的德國克林貝格P26 數控車和加工中心用的是日本森精機全進口設備。
作者: 涂紅宇    時間: 2020-3-17 21:51
樓主談?wù)凴V減速器如何呢？
