標題: 這張圖紙“十字”的形位公差代表什么意思？請教 [打印本頁]
作者: trilemma    時間: 2015-8-3 12:13
標題: 這張圖紙“十字”的形位公差代表什么意思？請教
一張“原產”俄羅斯的圖紙，二手轉化成了英語，圖面上標了這樣一個形位公差，符號是一個十字（位置度符號去掉圓圈），后面格子里是“3m”，請教各位大俠，這到底是什么意思？謝謝。。。
6 n+ S$ w% u4 R: ]  V* Y, ?4 a% E7 y$ Y# K# q) ?& a$ ~4 m* u
【圖片為何上傳不了呢】3 C9 r% W  g: s; w& c6 c
作者: 米fans    時間: 2015-8-3 12:22
請上圖
作者: mekiss    時間: 2015-8-3 14:40
圖先傳吧，無解
作者: luxiang821    時間: 2015-8-3 14:45
本帖最后由 luxiang821 于 2015-8-3 14:48 編輯
! a) t: s5 [+ N9 S( G
( Z' z# [1 B: J& r, ~有基準符號嗎？
( }6 ^* F  t4 V; K2 S2 o蘇聯標準位置度就是一個十字不帶圈，老國標也是沿用這個標法。4 q; ~; g. X- K5 m
3m的位置度太夸張了吧( t* ?  u* k/ u8 C
作者: trilemma    時間: 2015-8-3 17:34
本帖最后由 trilemma 于 2015-8-3 17:39 編輯
1 j9 d, _. m7 E1 L" ]3 d
+ S1 h9 m- p7 Y. f1 B0 M$ I( G. O2 k; s5 D2 a/ z2 |) D' r
" f5 ]; l) g: x1 F$ i4 u2 }, J

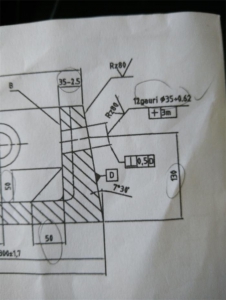

傳上來了，就是這個樣子/ P2 z5 t9 W: O" q6 h
如果說是位置度，m是最大實體原則，3mm未免太大了些
作者: trilemma    時間: 2015-8-3 17:41
luxiang821 發表于 2015-8-3 14:45
, e4 v1 \* u+ f, z/ }' I% {- C有基準符號嗎？
& E! o' _1 W1 q6 l/ E蘇聯標準位置度就是一個十字不帶圈，老國標也是沿用這個標法。& V4 ]$ m- E9 _: \! _4 R
3m的位置度太夸張了吧
" w7 Z* b3 ^" i2 p9 u5 E

4 o$ d  Z9 J4 n& W+ k1 `( t

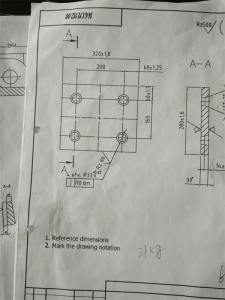

* W  w; s+ `. f6 `! f9 X9 c' ?還有這種“j”的公差是什么意思呢
0 ^6 \- H7 z8 P* G3 K- L6 ^. W
作者: trilemma    時間: 2015-8-3 17:44

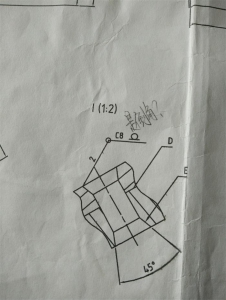

還有這種焊接標法，是點焊嗎？和國標的點焊也是不一樣，還用了全周符號，點焊怎么“全周”呢，C8又是什么意思。。。& k3 h. I5 {# ?
3 U+ r3 {2 [/ h. o. ~5 ^9 Z4 }: J9 j

" G1 s1 h7 V1 q4 E
作者: qingfeng2005    時間: 2015-8-4 06:55
你還是查詢俄羅斯標準
作者: luxiang821    時間: 2015-8-4 08:52
trilemma 發表于 2015-8-3 17:34
- ]$ |! _6 i0 a+ v3 p" y: ]. c% ?傳上來了，就是這個樣子
; h5 T' i# ]* b( F/ }4 a6 }如果說是位置度，m是最大實體原則，3mm未免太大了些

, L: \1 h8 u7 H8 P+ {/ F3 M只找到前蘇聯形位公差符號的標準號是：ГОСТ 2.308.689 t" k9 f+ G" z! ?: C0 l
具體如何標注，網上沒有找到，就不知道了。
4 {% V& s* ~- S% e國標里面，對孔組位置度標注時，采用互為基準可以不標基準符號
8 y  z" f- U. R, Y) t9 T至于那個m，采用最大實體原則的話，國標是和ISO、美標都是帶圈的
: ]/ g/ B& m9 `  j9 \! Y/ ?蘇聯標準就不知道了，按圖面意思好像是最大實體的意思（m標注的位置）
: u( Y! j3 Z# [( i2 A4 F& J3mm位置度也不算夸張，斜面上的孔，公差又比較大，倒是有可能。
作者: trilemma    時間: 2015-8-4 09:19
trilemma 發表于 2015-8-3 17:44 ' F3 z. \8 P" t. V# l
還有這種焊接標法，是點焊嗎？和國標的點焊也是不一樣，還用了全周符號，點焊怎么“全周”呢，C8又是什么意 ...
2 W8 l9 N! ?7 f. m; K1 u
這個地方是用鉚釘把兩塊板連接起來，鉚釘一頭用點焊牢固，但焊接的標法有些不明白。( a9 i4 G' a4 z0 `9 ]
1 }3 [& g( G4 s& D" r" b% q
孔口是14×22.5°倒角，這已經在零件圖中表示了。3 V4 ]- b% y; \1 X
作者: trilemma    時間: 2015-8-4 09:23
luxiang821 發表于 2015-8-4 08:52 7 j7 p9 e0 T; r$ p7 H! W7 h1 s' H
只找到前蘇聯形位公差符號的標準號是：ГОСТ 2.308.68
, e9 v# X" a! e1 H, J; ^# C3 w6 Y9 _具體如何標注，網上沒有找到，就不知道了。
% M3 ^" D3 K2 b6 E國 ...

0 p9 a! e3 Z% q4 r, l4 `$ V5 _這個標準沒找到，上網找到了ГОСТ 2.308.79的標準，位置度和國標是一樣的了。
