機械社區

標題: 角接觸軸承正確安裝方式 [打印本頁]
作者: jh20081223    時間: 2015-5-10 09:29
標題: 角接觸軸承正確安裝方式
[attach]352766[/attach]2 \9 n) ^! H- O6 S+ P

! e# G/ i: i1 ?8 V9 n" S今天和一同事爭執角接觸軸承的安裝方式，搞的我自己現在也糊涂了。
, h5 P1 x, @/ N; B2 ~  ^如圖，兩只角接觸軸承背靠背安裝，軸上是需要留個臺階，然后分別從軸的兩端套進去（如1）；還是兩只軸承直接并排套到軸上面（如圖2）；在我記憶中，圖2的應該是正確的，但是我被別人問起圖一為什么不對，容易出現什么狀況時，我也解釋不清楚，希望朋友們指點指點~~~
  X9 J2 S+ g" Y1 }
作者: 淺川    時間: 2015-5-10 09:46
按1也叫配對？
作者: Cavalier_Ricky    時間: 2015-5-10 09:47
1）一定要選擇角接觸軸承的理由是什么？
" s1 W4 E+ U' y+ i# P) O2）角接觸軸承是干嘛用的？
" }7 v; a0 h" w8 h. D+ _! z
作者: 浣溪沙    時間: 2015-5-10 09:48
要看外圈定位還是內圈定位了。。。。。。。。目前，你這個問題，就是人站在門口，一只腳在外，一只腳在內，你說我向外走還是向走。
作者: jh20081223    時間: 2015-5-10 09:49
浣溪沙 發表于 2015-5-10 09:48
3 L. {% T0 l+ r, n8 j) q要看外圈定位還是內圈定位了。。。。。。。。目前，你這個問題，就是人站在門口，一只腳在外，一只腳在內， ...

( O3 M* E  D9 Q: \外圈定位的，用定位圈壓死的   圖只是個示意
2 `- v7 b1 M6 a! j, Q# l& j% Y
作者: jh20081223    時間: 2015-5-10 09:52
Cavalier_Ricky 發表于 2015-5-10 09:47
5 o" X2 D' P& ^; S1）一定要選擇角接觸軸承的理由是什么？
  {0 c$ t' h) r( D  \2）角接觸軸承是干嘛用的？

/ v. n9 q6 ?: J# {8 k8 |高轉速，雙向軸向力，方法有很多種，但是比較傾向角接觸7 n- K' m4 }6 ?( h! [# @: V4 Q
作者: 淺川    時間: 2015-5-10 10:00
淺川 發表于 2015-5-10 09:46
3 ?; v9 ^0 ]/ A; K按1也叫配對？
/ z, ]$ k6 g% j8 M& U" z7 Y
有間距，其中一個徑向受力會不好
$ z' f+ O& ]0 U0 J3 h2 H1 Y: b3 q假如中間距離足夠大，就不叫配對了，是不6 X# ]6 u8 V8 [6 Q+ }, d( I6 T% n
作者: jh20081223    時間: 2015-5-10 10:08
淺川 發表于 2015-5-10 10:00
$ w' t1 `1 W4 L7 e0 ~1 c有間距，其中一個徑向受力會不好
$ ?6 G: d5 A( M' F! ~3 [, T假如中間距離足夠大，就不叫配對了，是不

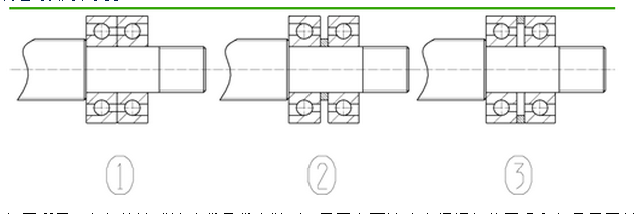

1 T1 W7 M& V3 U! }6 \! q5 m' e[attach]352767[/attach]. v: q* J$ h8 I# c5 Q$ |

8 [' n  A0 R& i3 p- m: W* s5 F$ y/ K& i# \$ c8 G
說白了就是這樣的三種安裝方式，哪一種更科學. I2 @: c2 Z6 M6 J" L; m: ?/ Z: [
作者: 浣溪沙    時間: 2015-5-10 10:13
jh20081223 發表于 2015-5-10 10:08 # I. M# t7 C6 N( b8 l; D0 P1 o
說白了就是這樣的三種安裝方式，哪一種更科學
0 z, y& _( U/ z
3; U: q& Q( X) J. }) L
作者: 浣溪沙    時間: 2015-5-10 11:00
浣溪沙 發表于 2015-5-10 10:13
( S" E# l/ a6 a; Y1 r3 N3
0 ?4 c5 `4 a' V4 [) ]7 v+ \
雙列的，剛性好些，就如昆明機床廠出的雙面鏜，主軸就是雙列的，* w5 Z) \" w# P
角接觸球軸承軸向間隙可以少量的調整。但軸向力大，單純的用角接觸球軸承軸，就不經濟了。
+ i8 j, x; S3 V' N
作者: 害怕伏櫪    時間: 2015-5-10 13:58
本帖最后由 害怕伏櫪 于 2015-5-12 16:16 編輯
8 W1 P7 W* w9 S4 O: w* }% V* J+ i: m5 Z6 J& J
角接觸軸承必須在有軸向力的情況下才能正常運轉，這個力用多大，那是在不同工況下的考慮。至于用一個還是配對，甚至多個，再多的所謂使用方式，都不會否定這個前提。1 k2 y( D& z7 z4 k% A
在成組配對或更多角接觸軸承一起使用時，規范的、正確的做法是軸承其中一組必須內外圈限位，其它的內外圈至少一個必須軸向限位，不能自由在軸向游走。
3 s4 q, g( ]0 t根據上面兩個原則，請樓主和已經發言的諸位對照一下，看看你們對 角接觸軸承的使用和安裝是糊涂還是清楚。
作者: 浣溪沙    時間: 2015-5-10 14:49
害怕伏櫪 發表于 2015-5-10 13:58
( S$ p6 M: O' P2 d8 L角接觸軸承必須在有軸向力的情況下才能正常運轉，這個力用多大，那是在不同工況下的考慮。至于用一個還是配 ...
; Y7 c) @; o) S9 U7 x
我的工作中多次遇到，比如平磨床主軸，原來是軸瓦的，就必成這軸承。效果顯著// `) I3 S, D2 S3 W2 j5 t
作者: jh20081223    時間: 2015-5-12 15:00
害怕伏櫪 發表于 2015-5-10 13:58 + ~# B# E9 o" u1 f0 d( D; y: w0 k
角接觸軸承必須在有軸向力的情況下才能正常運轉，這個力用多大，那是在不同工況下的考慮。至于用一個還是配 ...

( L# C) T2 q& y1 w% S4 g. y6 C0 t/ T- L0 J, ?
0 V( x/ c- g. V8 ~
您好，謝謝指點，您的意思1不對，2/3都可以對么？; |: }3 ]. W. q# y/ X
作者: 灰澀    時間: 2015-5-12 16:37
又長知識了
作者: jh20081223    時間: 2015-5-13 09:17
jh20081223 發表于 2015-5-12 15:00 + u- }) d% H* u* M. M% @8 D: J
您好，謝謝指點，您的意思1不對，2/3都可以對么？
8 m5 L" _( u) X" t# E8 [
[attach]353100[/attach]
( A, p* J$ x- K  E/ ]5 Z
6 ?* Y6 s, }6 f* Q% @! l老師傅，謝謝您的耐心解答?，F在問題來了，1/2/3都可以對么？那軸向力承受能力，哪個安裝更強一些？（調整墊預留了同樣的游離間隙）冒昧問一下，可否留下您的QQ
作者: xue428032    時間: 2015-5-14 22:00
jh20081223 發表于 2015-5-13 09:17 # n! n5 L  x- a; a3 j
老師傅，謝謝您的耐心解答。現在問題來了，1/2/3都可以對么？那軸向力承受能力，哪個安裝更強一些？（ ...

9 v# O. @; a  `6 E$ w9 F( B, C7 A0 l很少看見面對面安裝啊
/ M/ J: x7 Z: K9 O3 X" O
作者: wmk312088846    時間: 2015-5-16 10:11
高速線材精軋機內的角接觸球軸承安裝方法是樓主說的第2種
, ~. w  Q  K; Z5 P  v但方向反了
4 K2 }. }1 w7 f+ E0 U" H
3 z: N# F6 x" L" V# u% e; M
4 S; S" n& B) G. l. P面對面安裝的
