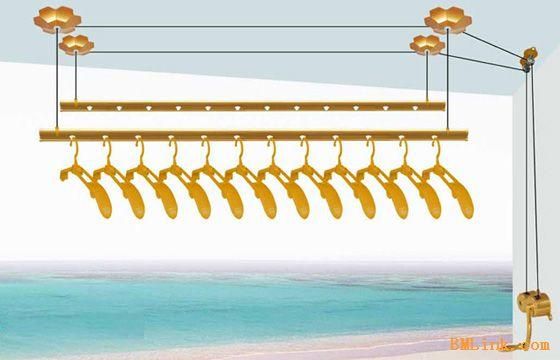

對照圖l和圖2，在底座1和外罩8之間并列安裝有相同的兩個手搖裝置，然后通過螺絲5將二者固定。每個手搖裝置控制著一根拉繩，分別與升降晾衣架的兩根驅動拉繩連接。在每一個手搖裝置的傳動軸14軸向開設內角槽，與公用手搖把手9插接配合，然后由螺絲5固定。手搖裝置由手搖把手9驅動轉動軸14，在轉動軸14上固定連接著拉繩10和拉繩纏繞輪7。在外罩8的內壁與傳動軸14結合部裝有彈簧墊片15限定傳動軸外出，也可以由拉繩纏繞輪7的外輪直接與外罩8內壁相接。底座l上有與墻體4螺栓連接的螺孔2，沿傳動軸14的任一端帶有鎖緊裝置。
鎖緊裝置是在底座1上沿傳動軸14徑向開設一個圓形凹槽，左凹槽內安裝彈簧3，彈簧3的兩端部水平向內彎曲并指向圓心。在彈簧3被裝入凹槽內后，兩個端部的水平彎曲形成一個30-60度夾角。凸輪6的下部帶有凸沿與底座1配合將彈簧3定位在凹槽內，在凸輪6的外周邊軸向開設開口槽，開口槽的寬度與裝入凹槽內彈簧3兩端部的水平彎曲配合。拉繩纏繞輪7直接固定（或用螺栓固定）在傳動軸14上并與凸輪6相接，在拉繩纏繞輪7外側設有凸片13。凸片13沿軸向置于凸輪6的開口槽內，凸片13和凸輪6的開口槽配合將彈簧3的兩個端部的水平彎曲限定在其間隙內。當需要將晾衣架提升時，手搖把手9順時針轉動，帶動拉繩纏繞輪7上的凸片13推動彈簧3的水平彎曲向內收縮，減輕彈簧3與凹槽之間的摩擦；將晾衣架提升到一定位置后，由于晾衣架的重力作用，在傳動軸上產生反向作用力，凸片13反向推動彈簧3的水平彎曲向外擴張，從而增加了彈簧3與凹槽之間的摩擦力，由此實現將拉繩鎖緊在一定位置上。
作者: 卓信 時間: 2013-1-2 15:40
lhl2012 發表于 2013-1-2 15:33
我找了些資料是否對你有參考
你看我拍的實物圖，沒有那么多構件。
作者: 火焰 時間: 2013-1-2 16:11
我也是在朋友家看過外觀，沒有拆開過。
作者: 卓信 時間: 2013-1-2 16:18
火焰 發表于 2013-1-2 16:11
我也是在朋友家看過外觀，沒有拆開過。
看看我拍的圖片啊
作者: 卓信 時間: 2013-1-3 12:51
請大俠們幫忙分析啊
作者: 卓信 時間: 2013-1-4 09:59
琢磨了一天之后，手搖器已經修好。具體的原理分析稍后補充。
作者: wayyhlp 時間: 2013-1-4 10:47
會不會和美工刀一樣？
人手不碰搖把的時候，彈簧將搖把定位在一個地方，里面正好有個突起卡在棘爪上，使棘爪不能彈跳，鎖死鋼絲繩。
人搖的時候，這個突起就往前或往后移動，釋放棘爪
作者: 斗志 時間: 2013-1-4 12:48
沒有看明白什么意思 能不能上一張圖？
作者: 小白丶經典 時間: 2013-1-4 15:32
知道但{:soso_e129:}是還沒玩過呢
作者: pengzhiping 時間: 2013-1-5 07:51
學習了
作者: 我是天空 時間: 2013-1-5 14:18
wayyhlp 發表于 2013-1-4 10:47
會不會和美工刀一樣？
人手不碰搖把的時候，彈簧將搖把定位在一個地方，里面正好有個突起卡在棘爪上，使 ...
美工刀的結構圖誰有啊
作者: wayyhlp 時間: 2013-1-5 14:27
我是天空 發表于 2013-1-5 14:18
美工刀的結構圖誰有啊
(, 下載次數: 106)
上傳
點擊文件名下載附件
下載積分: 威望 -10 點
(, 下載次數: 115)
上傳
點擊文件名下載附件
下載積分: 威望 -10 點
(, 下載次數: 95)
上傳
點擊文件名下載附件
下載積分: 威望 -10 點
(, 下載次數: 107)
上傳
點擊文件名下載附件
下載積分: 威望 -10 點
作者: 我是天空 時間: 2013-1-5 16:24
wayyhlp 發表于 2013-1-5 14:27
沒看懂，看來我太笨了
作者: honyo2011 時間: 2013-1-5 16:45
呵呵，我也在研究！原理想得通：是有一個飛輪裝置。
但是，我想做到其他機構上感覺很難做好！
淘寶上有賣45元一套的，正想買一套拆解一下！
作者: wayyhlp 時間: 2013-1-5 16:51
我是天空 發表于 2013-1-5 16:24
沒看懂，看來我太笨了
(, 下載次數: 113)
上傳
點擊文件名下載附件
下載積分: 威望 -10 點
鋼片是一個彈簧，美工刀上有一段鋸齒，綠色部分會由于鋸齒的作用而彈跳，
再看紅色部分，人手不作用時，由于彈簧作用力，紅色突起頂住綠色部分在鋸齒里，造成卡位，鎖死
人手前推或后拉時，紅色突起解鎖綠色部分，使彈簧能夠彈跳，刀片伸出或縮回
作者: yyylllmmm 時間: 2013-1-5 20:27
{:soso_e110:}沒看明白，請樓主賜教！
作者: 2388843618 時間: 2013-1-5 22:38
看到圖后已經知道大概原理了，很精巧的結構啊
作者: 牧虎驚艷 時間: 2013-1-5 23:23
應該是彈簧失效，它的工作原理就是靠摩擦力和彈力控制懸掛物重量，你彈簧的首位調整一下或在彈簧旁邊加個平墊，應該馬上會好
作者: beyond440208 時間: 2013-1-6 09:46
等樓主的解答
作者: tghzs 時間: 2013-1-6 12:54
沒看太明白。呵呵，新年好。沒幫上忙。。。。。
作者: 廣林-遨游天下 時間: 2013-1-6 16:28
沒有看清是什么樣的鎖緊機構，但是看著不像是棘輪的鎖緊。
作者: 自學成才DE 時間: 2013-1-6 22:27
{:soso_e182:}
作者: 大陸架 時間: 2013-1-7 09:02
有很多日用品里面使用了很多技巧的機械結構，深受啟發。
作者: 貓小貓 時間: 2013-10-31 16:51
鎖住了怎么反搖
作者: 劉子亞 時間: 2014-7-5 14:55
樓主，可否講一下原理。我家的晾衣桿手搖器也壞了，壞的地方修好后，重新安上去搖不下來了，應該跟彈簧3有關，但不知道怎么辦？謝謝。
作者: jmb 時間: 2014-7-7 08:38
我把衣架調的最高，然后把多余的繩剪掉，再套入升降器。這種情況怎樣讓衣架下降。
作者: 冷水黃金 時間: 2014-7-7 09:58
我朋友買了一套，感覺不怎么樣。
把家里搞的像蜘蛛網一樣
作者: 青年要努力 時間: 2014-7-7 14:44
學習了
作者: 寶石流云 時間: 2014-7-8 10:13
經過你這么一顯擺，原創設計者應該挺得意的，哈哈哈哈?。。?！
作者: wjmmqy 時間: 2014-8-25 21:29
pengzhiping 發表于 2013-1-5 07:51
學習了
http://bbs.cmiw.cn/member.php?mod=connect
作者: 人生就像杯茶 時間: 2014-8-26 10:10
來學習的，
作者: victory9256 時間: 2014-8-26 11:21
學習了
作者: 福人王 時間: 2014-8-26 15:41
作者: 晴天雨 時間: 2014-8-31 23:00
我現在想做一個差不多的機構，也需要知道他的自鎖原理
作者: 小磊stone 時間: 2014-9-10 22:26
等樓主解答
作者: 441873007 時間: 2014-9-12 08:49
學到了，謝謝
作者: 曾經我愛你 時間: 2014-9-24 13:09
學習下
作者: 半截磚頭 時間: 2014-9-24 23:31
買新的吧
作者: chaoiyuegd 時間: 2015-5-4 09:17
學習下
作者: 真誠225 時間: 2015-7-14 21:32
我有壞了好長時間了，一直懶得搞，今天學心習了！
作者: 阿郎的幸福 時間: 2015-7-20 09:01
感覺是彈簧彈性不好，可以把與小圓柱接觸的那一端墊高試試
作者: 勁柳MARTIN 時間: 2015-8-25 09:48
很有意思的研究！
作者: alishun 時間: 2015-9-21 23:52
彈簧在彈簧座里在靜止狀態下是固定死的嗎？ 如果彈簧座也開始松動了開始轉動 該怎么辦啊
可以直接去掉彈簧座，把彈簧放在模具里嗎？
作者: 學霸逗逼 時間: 2015-10-18 18:09
只看懂樂上升，沒明白下降
作者: 你大爺_ 時間: 2016-4-20 22:38
您好，在一個貼里面看到您有凸輪設計的小軟件，請問能夠分享一個給小弟學習一下看能否運用一下呢，如果可以34545097@qq.com,感激不盡！
作者: 寧123 時間: 2016-4-28 13:40
什么原理能正反鎖止？
作者: 武當問道 時間: 2016-4-29 15:24
棘輪
作者: 小弟波仔 時間: 2016-5-20 15:52
學習
作者: 曹保衛 時間: 2017-5-28 11:03
可以采用棘輪結構，參考下棘輪扳手。
作者: 左手會跳舞 時間: 2018-1-4 11:22
學習
作者: coastine 時間: 2018-3-27 22:46
學習
作者: 闌闌闌歸 時間: 2019-1-6 13:32
感謝分享
作者: ywf930105 時間: 2019-1-7 11:55
學習
