標題: 上下罩密封不理想、求助 [打印本頁]

作者: ◥占◤ 時間: 2011-11-17 20:03
標題: 上下罩密封不理想、求助
[attach]232021[/attach]
此密封是否合理，求高手來幫忙分析解答下，此罩為尼龍塑料，先用此密封有漏水現象，能否幫忙改善。謝謝

作者: chntod 時間: 2011-11-17 20:30
再加一圈，肯定會管點用；另外現在這個溝槽開在邊角可能不如開在中間好；密封圈尺寸怎么樣，溝槽尺寸是否與之相適應？

作者: ◥占◤ 時間: 2011-11-17 21:04
感謝樓上的解答，現密封圈橫截直徑2.8，跟溝槽寬度一樣，溝槽開中間已經沒位置（上下罩配合靠4個螺絲擰緊），還加一圈怎么加，能否詳細說明，謝謝。

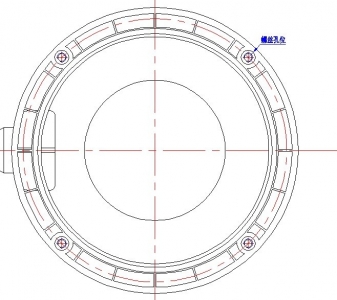

上罩的仰視圖

作者: chntod 時間: 2011-11-17 21:18

◥占◤ 發表于 2011-11-17 21:04
6 ^6 Q; I0 U; M7 T感謝樓上的解答，現密封圈橫截直徑2.8，跟溝槽寬度一樣，溝槽開中間已經沒位置（上下罩配合靠4個螺絲擰緊） ...

沒想到還有螺栓占位置，你第一張圖顯示的不完整，上罩的四周都是筋么？還以為就是那么大的壁厚

或者不用在正中間，在現在的位置偏外一些，避免密封圈被擠壓而遭損傷

現在的密封圈什么材質，內徑多大，高度多高？溝槽的內徑多大？密封圈是否沒有形成一定的變形量？另外罩子內壓力多大，低壓？

作者: ◥占◤ 時間: 2011-11-17 21:32
是的。上罩四周全是加強筋，往外偏也沒位置了啊，因?yàn)榇思撬芰霞菁y孔是用嵌件的。
密封圈是用丁腈橡膠的，直徑為2.8mm,高度一樣，橫截面是圓狀，溝槽的直徑為（130.7--136.5）寬度為2.9左右。（現裝密封圈也不容易裝好）下罩跟溝槽的配合的寬為2個，高度為1.2是否足夠。罩子使用的時候是接通下水管的，應該是低壓的吧，現封閉內罩的時候，螺紋孔處會漏水。

作者: chntod 時間: 2011-11-17 22:03

◥占◤ 發表于 2011-11-17 21:32 ) J: D$ x9 i$ p
是的。上罩四周全是加強筋，往外偏也沒位置了啊，因?yàn)榇思撬芰霞菁y孔是用嵌件的。 V" N1 H. e+ {( z/ v$ C
密封圈是用丁腈橡 ...

看一下下面這個從機械設計手冊中提取出的關于O形圈選擇和溝槽尺寸的資料，首先可能是O形圈選的小了，然后溝槽尺寸要合適一些（這個頁面里軸向密封就是指端面密封）

[attach]232053[/attach]

作者: ◥占◤ 時間: 2011-11-17 22:18
哦，謝謝。下載了打不開啊，能否發到我的郵箱啊 154372386@QQ.COM

作者: ◥占◤ 時間: 2011-11-18 08:40

◥占◤ 發表于 2011-11-17 22:18 % ?' b" u) Z% q7 a- }4 D
哦，謝謝。下載了打不開啊，能否發到我的郵箱啊

我現在也發現O型圈的直徑小了點，但現在O型圈在不改的情況下，溝槽的寬度到多少才合理呢？

作者: chntod 時間: 2011-11-18 10:09
本帖最后由 chntod 于 2011-11-18 10:10 編輯

首先，你確定O形圈的截面直徑是2.8么？因?yàn)閲?guó)標上相近的是2.65，其次，你的O形圈的內徑是多大？按照推薦寬度，對于2.65的O形圈的溝槽寬度是3.8，這樣溝槽的外徑就是130.7+3.8X2=138.3，內徑是130.7，然而手冊上這種內徑下推薦的O形圈的截面直徑是3.55，看它的規律所選的O形圈的內徑比溝槽的內徑稍大一點點即可，所以現在要知道現在O形圈的內徑多大，能否買到合適的內徑，最后，對于2.65的O形圈的溝槽高度推薦是1.97，現在的2.8則有些大了

作者: WWLL13 時間: 2011-11-18 10:18
密封的o形圈按照標準就可以,要不是標準就按照百分15到30的壓縮量來計算,還有不知道你的直徑是多少,端面密封對于漏水應該沒有多大問題,不知道壓力多少,還有一點可能你的變形有點大,螺栓少了點,我好像記得螺栓間距一般是直徑的5-8倍,都是瞎說的僅供參考哈哈

作者: ◥占◤ 時間: 2011-11-18 19:13

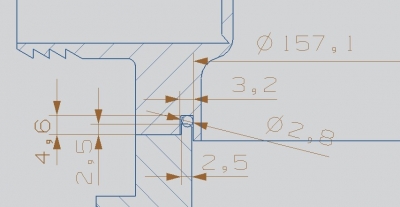

現在已沒按標準設計，看這圖這樣設計合理嗎？能否起到防水作用（是否還可以改善）..
