標題: 請教個O型圈槽的問題 [打印本頁]
作者: chensiqing21    時間: 2011-9-16 20:33
標題: 請教個O型圈槽的問題
我想問下，o型圈槽的尺寸完全按照機械設計手冊的做出來，為什么老師傅說不行，還特意要求 槽只要做的和密封圈一樣大就好了。(槽是靜態密封的，而且深度也要求減少)+ H3 T0 z0 Y, J  k
費解中，難道手冊錯了那么多?兩個做出來的數據差的實在有點多。0 \! R( L6 A4 X3 l1 r
作者: ERPIONEER    時間: 2011-9-16 20:50
參照密封件供應商樣本做，密封件供應商推薦的都是保守的參數，照著做沒問題。
作者: chensiqing21    時間: 2011-9-16 20:55
ERPIONEER 發表于 2011-9-16 20:50
  V1 @6 d" V; g, ?  N3 l參照密封件供應商樣本做，密封件供應商推薦的都是保守的參數，照著做沒問題。
0 V" }* E2 b, U0 g1 u5 `, }5 t9 O
關鍵沒有啊， 一直問采購要 到現在都沒拿回來。還有，為上面做的和o型圈一樣大的槽，主要深度淺一些就夠了，一直不明白，求開導，求教育。
作者: chensiqing21    時間: 2011-9-17 08:09
ERPIONEER 發表于 2011-9-16 20:50 + Y) o" Y% M9 p( n2 b( r2 }
參照密封件供應商樣本做，密封件供應商推薦的都是保守的參數，照著做沒問題。
& W3 K9 T, u/ A/ r: V0 `5 ^- _
應該是受外部壓力的軸向溝槽，主要是用于真空系統的法蘭密封連接。要是按標準出來的話深度應該比我們做的深，槽寬度寬很多，有很多的余量。  3 D- D, Y3 E* T; X; w6 {$ T
我想問下，槽的寬度做的和密封圈一樣大，或略小，會導致什么壞的影響么？是否有缺陷？
( D* l- B, ?" t" }老師傅一直要這樣，很糾結。
  ^' f. G3 G, K4 L* D: v+ X& x) i
作者: xiongjie-sky    時間: 2011-9-17 18:53
按照標準做應該沒問題的，而且槽跟密封圈尺寸不應該有一樣大，會有壓縮量才能起到密封作用。不知具體是什么密封。
作者: chensiqing21    時間: 2011-9-17 21:48
xiongjie-sky 發表于 2011-9-17 18:53 1 M& M% f+ d# M- a
按照標準做應該沒問題的，而且槽跟密封圈尺寸不應該有一樣大，會有壓縮量才能起到密封作用。不知具體是什么 ...

  a7 p) B. @( c9 R0 E一個真空系統的控制閥上面的法蘭。
6 j7 K* d% }/ t: s還有加熱油箱連接加熱器的法蘭/ r0 Y' F9 ^6 |. Q+ M& o# t5 @/ I2 M
作者: chensiqing21    時間: 2011-9-17 21:54

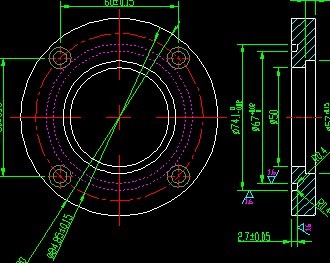

   這個用內徑67*3.55密封圈
作者: chensiqing21    時間: 2011-9-17 21:56
- ]2 Y/ t* n, i9 c0 Q7 d( G

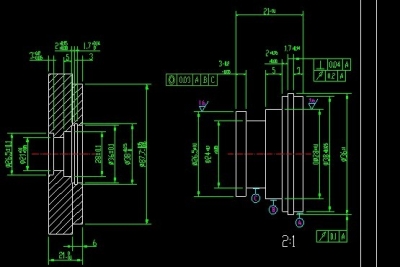

這個用內徑20*3.55和內徑20*2.65的密封圈
作者: xiongjie-sky    時間: 2011-9-19 16:12
chensiqing21 發表于 2011-9-17 21:54 0 P8 p& T1 J& D$ E* g# `0 |
這個用內徑67*3.55密封圈
  z" e' \! y7 M  u( J" k4 T) R
這應該是軸向密封，要按標準來說，如果o型圈是這個規格 ，那么溝槽內徑應該是64.1.要是按照這個溝槽來選O圈，我感覺應該選擇68.8*2.65，你再看看標準吧
/ P  @! A' |0 V8 {8 d& S, E3 z+ ~/ Z: S0 ~9 O9 ]9 E
作者: chensiqing21    時間: 2011-9-20 09:53
xiongjie-sky 發表于 2011-9-19 16:12
3 l3 o- B# j) _# W8 c這應該是軸向密封，要按標準來說，如果o型圈是這個規格 ，那么溝槽內徑應該是64.1.要是按照這個溝槽來選O ...

! c) p& }) ]) O* ^5 G( i) B軸向受外力溝槽，o型圈內徑67粗3.55.。。。* J) T5 h9 R/ i& n0 a3 o9 I
手冊查出來，溝槽內徑是67.3    寬度4.8   深度2.75  不知道可對？
1 [, a' e5 C! j% R  R' H" B8 ?就是這樣做出來老師傅說不行啊，糾結死了
6 t# H7 d4 f- U* V' i* L
作者: chensiqing21    時間: 2011-9-20 09:54
xiongjie-sky 發表于 2011-9-19 16:12 " }% w3 N" N6 M4 n4 Y
這應該是軸向密封，要按標準來說，如果o型圈是這個規格 ，那么溝槽內徑應該是64.1.要是按照這個溝槽來選O ...

6 h; G5 C0 i" h2 y( `3 K5 j5 I) j你看我現在做的，溝槽做的基本和密封圈一樣大，深度2.7
作者: 廖新軍    時間: 2011-9-20 10:47
槽要稍微比O型圈寬，比O型圈淺，要不然O型圈很容易被劑壞( N4 L1 D# }: k& T* q" h0 ~
作者: xiongjie-sky    時間: 2011-9-20 15:14
哦，要是受外力，溝槽內徑是67，寬度是5，高度2.75，標準溝槽外徑就應該是77，O圈規格是67*3.55，應該是沒錯的。我是從機械設計手冊第二卷中查的。
作者: chensiqing21    時間: 2011-9-21 09:32
我用的是現代機械設計手冊。化學工業出版社的。  第三卷的。
, U2 @8 M; m/ ^+ P' [1 v* W5 ]$ [2 G貌似機械手冊還有出入。。。。。。。( d' n% y: S% R$ L. u
作者: tgpsjx    時間: 2011-9-21 11:43
chensiqing21 發表于 2011-9-17 21:54
: L& I) G1 H) l# L這個用內徑67*3.55密封圈

5 [: j, V  @& |0 p這個是端面密封，這應該是非標準用法，可能是你們老師的多年設計習慣吧，現在設計的槽寬3.6也可以，但是溫度高了就不行，密封圈沒有膨脹空間，手冊上的槽寬4.8也可以，就是占空間，個人覺得3.6太窄，4.8太寬，4.0比較合適；
作者: 母丹    時間: 2011-9-26 15:54
O圈尺寸槽尺寸應該根據你O圈密封的類型，是靜密封還是動密封，靜密封的話槽尺寸按照O圈壓縮量13-15%，動密封的話8-10%，算出來壓縮量后，再根據壓縮后的O圈線徑來加工O圈槽。老師傅做成和O圈線徑一樣，我認為目的應該是讓O圈軸向和徑向都有壓縮，這樣的話，密封效果能比單純一面壓縮會好。
作者: chensiqing21    時間: 2011-9-26 16:18
母丹 發表于 2011-9-26 15:54
% r4 {+ |7 R' m% }, a/ x4 MO圈尺寸槽尺寸應該根據你O圈密封的類型，是靜密封還是動密封，靜密封的話槽尺寸按照O圈壓縮量13-15%，動密封 ...
" H. k8 p1 t- e+ g9 `4 r
這樣密封效果是好像不錯，不過假如是安裝在導熱油連接部分的呢？會不會有什么問題？
/ P/ s9 {8 E* y0 ]5 {
作者: sbkhgmpyud    時間: 2011-9-26 17:28
我按標準做過，使用起來沒啥問題。
作者: chensiqing21    時間: 2011-9-26 19:45
sbkhgmpyud 發表于 2011-9-26 17:28
9 v3 C% ~! s& y& w& ^我按標準做過，使用起來沒啥問題。

7 g2 S4 L9 N) X$ z* a下次機加的時候那我都改成標準的{:soso_e112:}
作者: dao558    時間: 2012-5-13 21:09
槽深不錯，寬4.5足夠了。
作者: jssz19732326    時間: 2012-5-17 21:33
如果是靜密封,溝槽開的尺寸深度比所選O型圈直徑小0.5左右就可以了,寬度就大0.5個就行了啊,我們做泵驗板就這樣做的,4500lb也這樣做的
作者: mekiss    時間: 2012-5-26 21:48
跟產品質量也有關系，我用個10分鐘不到開始漏
作者: chensiqing21    時間: 2012-5-28 08:47
mekiss 發表于 2012-5-26 21:48
- E8 S* X: E" v" }- X跟產品質量也有關系，我用個10分鐘不到開始漏

0 C; P1 D4 @; L# o{:soso_e117:}這個也太厲害點了吧， 難道是尺寸結構有問題？怎么的也得檢堅持個幾天吧。! r! V0 G9 S) `# g. J  v
作者: mekiss    時間: 2012-5-28 19:23
chensiqing21 發表于 2012-5-28 08:47 9 }5 T0 v6 K0 ?9 X1 ]" w
這個也太厲害點了吧， 難道是尺寸結構有問題？怎么的也得檢堅持個幾天吧。

3 j' ]. G5 y% U, J是采購吃的太撐了
作者: 林圍    時間: 2012-5-30 23:37
chensiqing21 發表于 2011-9-16 20:55
* ?6 G% h; L7 r4 H關鍵沒有啊， 一直問采購要 到現在都沒拿回來。還有，為上面做的和o型圈一樣大的槽，主要深度淺一些就夠 ...
  Q- c$ w$ b3 b9 B9 c# M
我覺得老師傅的說法有點問題，你查手冊是對的，如果能要到密封圈廠家的樣本你可以照著做，你可以想一下，O型圈的密封是靠壓縮變形來密封的，假如密封圈的截面直徑與槽寬一致，深度也跟截面直徑一致，兩個金屬件裝配以后跟不裝密封是一樣的，對不對，假如槽深比O型圈截面直徑小密封圈被壓縮可以密封，但會把密封圈擠壞，所以槽寬要大于O型圈截面直徑，槽深要小于O型圈截面直徑，就這樣壓下去O型圈又能變形保證密封，在槽寬方向有足夠的空間釋放變形不至于被擠壞。你說對嗎
* n* Q. h& Y" P4 Q6 Z
作者: 林圍    時間: 2012-5-30 23:43
chensiqing21 發表于 2011-9-20 09:53 % g" x# g; J. W3 i0 }; B+ [
軸向受外力溝槽，o型圈內徑67粗3.55.。。。
  l7 D' {6 e3 W9 J: W# J3 d手冊查出來，溝槽內徑是67.3    寬度4.8   深度2.75  不知道 ...
/ N9 b( g+ k/ N6 l
沒問題，不用管他，你可以裝一臺打壓試試
8 S; K  \3 `' {
作者: 林圍    時間: 2012-5-30 23:43
chensiqing21 發表于 2011-9-20 09:53
1 H$ v. u( P; p+ R/ p軸向受外力溝槽，o型圈內徑67粗3.55.。。。2 X/ s3 v7 z. ^& ~
手冊查出來，溝槽內徑是67.3    寬度4.8   深度2.75  不知道 ...
) D5 w* A, y& s
沒問題，不用管他，你可以裝一臺打壓試試
