標題: 請問：鋼質軸筒和銅墊接觸，已知軸筒傳遞扭矩時怎么求銅墊上壓緊力？ [打印本頁]
作者: trilemma    時間: 2011-4-18 21:35
標題: 請問：鋼質軸筒和銅墊接觸，已知軸筒傳遞扭矩時怎么求銅墊上壓緊力？
如題！講明鋼筒，端面自然是圓環形。假設直徑r0，r1。
, T# O. o: I6 l+ d0 A
& v# m4 d) m, I! j, ]5 W- S( `端面壓在墊片上，接觸面積也是圓環。面積π（r1²-r0²）。
) \% \3 ?+ f& S3 M
) }6 F1 F7 O$ O8 K1 X$ K$ b5 G/ ?就假設筒承受扭矩T Nm好了，視墊片為機座，為保持筒靜止，施加在軸筒另一端面上的垂直壓力應該是多少？
9 Y9 M( T4 j$ G
$ ]8 K9 ~# @( e& I* \" c" x問題可能有些弱，希望有大俠不吝賜教。謝謝！！! S0 |" p8 Q, K/ s7 y, k6 m
作者: trilemma    時間: 2011-4-18 21:51
作者: 無能    時間: 2011-4-18 21:53
圓環中線圓的半徑r=(r0+r1)/2
2 ?! C( p" M% I- H8 R則鋼筒的平衡方程為：
/ q9 ?+ m, a4 \& A4 I- wT - T' = 0
$ g* z9 K" z  \: V6 j( R5 PT' = F*f*r
9 }4 @$ }+ z( A6 k. v1 p* Lf為靜摩擦系數。
作者: trilemma    時間: 2011-4-18 21:57
鋼與銅之間摩擦系數取0.1到0.15
作者: trilemma    時間: 2011-4-18 22:09
回復 無能 的帖子% i% a* r# g& p5 X1 i
2 a% Z4 j* w- L2 S" ]! q0 v

' y5 [# A2 T; T" T0 H/ P謝謝您的關注與幫助！我今天是按你所說的方式求解了一下：; a/ K1 i0 |. F
% X5 b& H. W! k) u. n7 [
一個自鎖器的例子，190Nm的扭矩，等效半徑r {（r1+r0）/2}大概29mm吧，鋼與銅摩擦系數0.1，結果壓力6萬多N，
  D$ D5 ^6 L# u6 H
% B- e! ^7 O6 T! [而該機構銅墊上壓力實際是由一對背靠背碟簧壓住銅墊，進而壓住環筒，環筒另一端壓住機座保證的。
7 Q! b, z6 c# |# Z
- S; q: n0 {. d+ s3 h我怎么想也不對啊？請教
作者: 無能    時間: 2011-4-18 22:14
建議上圖片，最好是圖紙。
作者: trilemma    時間: 2011-4-18 22:49
回復 無能 的帖子4 _6 J% o" j, M( N: f) v

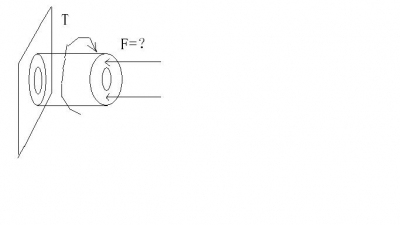

9 f7 P5 I& A# V( {首先謝謝您的回答，因為圖紙是在公司，不太方便拷貝，我電腦又暫時沒有裝CAD，抱歉只能用圖片簡單表示一下，您看像下圖這樣行么？鋼質套筒外徑64mm，內徑52mm。我本意是想求碟簧極限位置的剛度，以便選型；這樣就要求出正壓力（最大情況）再除碟簧軸向形變量得剛度；可是求出的壓力不太對？大致就是這樣。# \3 o1 h5 F$ n% h5 G

6 V# I9 h5 `: @9 b* ?( t! z; d  M% ~7 u
1 f- p, `' G, l0 S% _, f1 I
作者: youngjian    時間: 2011-4-18 23:27
關注中，我也不會，正好學習！高手快來解答啊！
作者: trilemma    時間: 2011-5-8 18:39
新情況！7 U0 s8 ^# a9 R/ o
; ^/ W( [% {0 z& ~# g; n4 J9 ]
我今天偶然在另一家網站看到類似我的問題的一篇帖子，一位網友提出一種積分求解的思路：
) Q5 d4 Y; }" g; I1 K& B& W; X5 @& p' H' G( Q1 x+ w6 ~
, E0 J1 \6 n5 ], n; T) f2 l
按我上面給出條件求出壓力是65N左右，只是他用了一個摩擦力跟半徑成正比的假設，不知大家有什么想法？
作者: k11223328    時間: 2011-5-8 19:57
不好意思，我是來拿威望的，拿了威望才可以去下載。
作者: k11223328    時間: 2011-5-8 20:11
不好意思，我是來拿威望的，拿了威望才可以去下載。哦哦
作者: 人生絢麗    時間: 2013-9-8 07:15
摩擦力跟半徑成正比？什么理論啊
