機械社區
標題:
請教一下圖中泵和閥的作用，10點半前在線等！
[打印本頁]
作者:
cococ
時間:
2010-11-4 20:46
標題:
請教一下圖中泵和閥的作用，10點半前在線等！

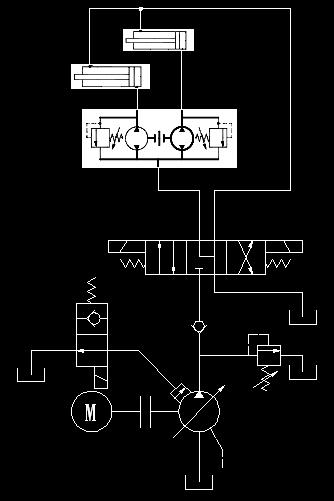

下面的原理圖中我有兩個問題向大家請教
- p' Z" v1 h1 @5 @( q: ^, p+ ?
1.圖中變量泵左上角的含義是什么？2位2通電磁閥的作用是什么？
! N' o Q& a& q! |" i- P8 ]
2.圖中液壓缸前的那組閥的工作原理是什么？作用是什么？
! k* x {+ n; e: T. A
向大家請教，先謝過了！
9 P2 |/ C) W% E1 e- S/ I4 j+ N
, f6 z, ~$ a0 Z, _: }
+ A {+ |8 l2 Y, M7 F0 |
作者:
cococ
時間:
2010-11-4 21:21
怎么沒有人啊，來幫幫忙啊！
c" W- }0 l& W8 L- f8 G$ E! Q
作者:
cococ
時間:
2010-11-4 21:53
今天怎么沒有人啊，高手來幫幫忙啊！
作者:
非池中
時間:
2010-11-4 22:53
本帖最后由 非池中 于 2010-11-4 22:55 編輯
3 p1 ~' f9 ^/ b$ D- l
1 h( U( U& `: ]! P9 u
液壓缸前的那部分是不是液壓同步馬達啊
作者:
ouyanghai
時間:
2010-11-4 22:58
明天我來回答,今天沒時間了,88
作者:
浪漫滿屋
時間:
2010-11-5 08:36
期待中，，我也很想知道
作者:
djiazi
時間:
2010-11-5 08:40
回復
cococ
的帖子
) t. C0 [0 S9 m% v, I
2 o- w$ R3 |6 z5 G+ r
圖紙可能是帶安全閥的變量泵；液壓缸前的那組閥是同步馬達，保障液壓缸同步的。
+ `( i7 m( J: R3 W! w" M! |6 O
作者:
生而為贏
時間:
2010-11-5 09:03
搶個板凳，坐等！哈哈。。。。。。
作者:
zjgcang
時間:
2010-11-5 09:18
雙缸同步回路，PA相通，液壓缸同步升出，同步分流馬達
作者:
cococ
時間:
2010-11-5 10:29
這是美國的一張液壓圖紙中的一部分，畫錯的可能性很小。我認為液壓缸前的是同步馬達，但是有個問題是液壓馬達的符號中圓圈中間的三角形不是要沖里么？圖中是沖外的，不是代表泵的意思么？
作者:
cococ
時間:
2010-11-5 10:35
液壓缸前的零件是Haldex公司的 Part No.1300322 FLDVDR GR/2X/RLF 16SAE-(2)8SAE
& U$ ?1 Z* B' Y% U) l) Q
誰能提供樣本？我找了很多地方都沒找到。謝謝了！
作者:
cococ
時間:
2010-11-5 11:42
液壓缸前面的閥是同步分流馬達，我弄明白了，找到了個國內的樣本，明白了它的工作原理，謝謝！還有一個問題，就是泵旁邊的那個電磁發設計是作什么用的呢？
作者:
Jetcut
時間:
2010-11-5 12:01
回復
cococ
的帖子
- b# x6 s4 c' B% f7 i% v
0 `1 o5 P* [- r8 D5 z$ l- a
這里有一份樣本給你參考：[attach]195681[/attach]
2 ?2 p3 n; ]$ R4 \7 P( I
) u* |. f. l/ o' R2 ~
作者:
Jetcut
時間:
2010-11-5 12:08
回復
cococ
的帖子
0 E2 {0 c3 V7 p
) K k2 C, f; ?- z: t6 E8 E
電磁閥就是用來控制控制那個兩通閥的通斷，起到加載和卸荷的作用，同意這個意見嗎？
作者:
cococ
時間:
2010-11-5 12:17
可不可以這么理解？就是說這個泵有2個出油口，其中一個用電磁閥控制，來實現泵的卸載與否。另一個出油口與系統相連接，當電磁閥得電卸荷時，則不向系統供油，電磁閥失點時則向系統供油。這樣理解行么？
$ S: P5 J8 \1 o6 s0 x
如果是這樣的話，那么在這個系統中，泵是要一直工作的是么？電磁閥得電失電與否是否要在泵啟動之后？有延遲是么？這個時間一般為多長時間？
作者:
Jetcut
時間:
2010-11-5 12:22
本帖最后由 Jetcut 于 2010-11-5 12:49 編輯
: {7 G- i1 F, M$ K: d1 b1 E
3 _3 R# j9 Q7 P" }" \
回復
cococ
的帖子
' S9 Z- Y0 g R2 I
$ g3 N( W3 ~+ l/ X1 n' @- f; f9 w
最好你能查出并提供這個泵的廠家和型號（看材料表），了解一下它的結構和原理，問題就會迎刃而解。
作者:
fens
時間:
2010-11-9 22:24
:victory:
作者:
劉建建張飛
時間:
2010-11-10 12:39
明天我來回答,今天沒時間了,88
作者:
as94605
時間:
2010-11-10 12:43
沒錯，就是同步分流器。
