機械社區

標題: 想做款小車不知道怎么選型電機 [打印本頁]
作者: 樂一個zlm    時間: 2025-8-22 13:38
標題: 想做款小車不知道怎么選型電機
本帖最后由 樂一個zlm 于 2025-8-22 14:38 編輯
0 T; \- c: A2 R2 @, s3 R. ~$ Q& Q

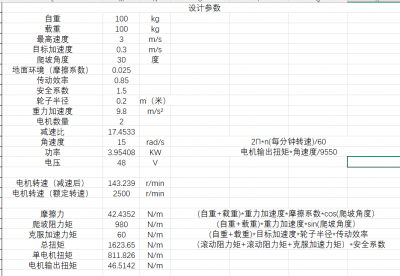

+ _" X. k" T* t$ c& P* s# \想做款A(yù)GV小車電機選型查了資料怎么說的都有，各位誰能幫忙看看是不是這樣計算，論壇里面好多也都沒有了后續，希望能有個大神詳細說說
0 i; _2 r6 x. y0 ^9 r- y
作者: 樂一個zlm    時間: 2025-8-22 14:36

; ]$ Q% V- u+ j- k8 E8 @' R
作者: 樂一個zlm    時間: 2025-8-22 14:36

3 a) {7 |$ @2 d5 y% a5 M
作者: cc851    時間: 2025-8-22 14:42
如果是用雙差速結構的話，步科有一體化的輪子，叫做“iWMC集成式伺服輪”。6 m6 t6 K( \" o
[attach]578183[/attach]% j2 C8 k: |0 f+ N
8 |" I$ @9 L, n, _
[attach]578184[/attach]: l/ H, _- n& h1 O1 B( `5 ]: ^0 \
作者: kayex    時間: 2025-8-22 14:43
現在都有上面這種集成輪子賣了，你按照公斤，直接選就行了
作者: 樂一個zlm    時間: 2025-8-22 14:45
cc851 發表于 2025-8-22 14:426 K  U# X9 Y$ J; t
如果是用雙差速結構的話，步科有一體化的輪子，叫做“iWMC集成式伺服輪”。

% W/ z5 i. q" U2 D1 A我是不知道怎么計算，網上找到的公式算出來功率都好大
6 b0 F) F( U  ~+ B; Z
作者: cc851    時間: 2025-8-22 14:52
樂一個zlm 發表于 2025-8-22 14:45+ N  W) H% o/ Y/ g9 b: e# n
我是不知道怎么計算，網上找到的公式算出來功率都好大

/ l% H7 Q7 H3 R9 p這個計算我也講不清，但是我也做過非標的AGV，驅動輪的減速比也只有15，輪子直徑160mm，確實車子是可以跑起來，速度和負載都不小。/ C( g( n# P: ?, L, s& J7 o
作者: 樂一個zlm    時間: 2025-8-22 15:10
cc851 發表于 2025-8-22 14:52
9 g+ A& {$ R1 v; C' r& B" A這個計算我也講不清，但是我也做過非標的AGV，驅動輪的減速比也只有15，輪子直徑160mm，確實車子是可以跑 ...
) d" X6 Q+ n8 n& c
您發那個我問了，他們的輪子是不能更改的) ^9 L5 h9 n" H
作者: megafab    時間: 2025-8-22 15:14
多想想結合下現實生活，你這計算數據的表格直接刪了吧。
  |" L2 m* `% \' a9 M' N7 t  W. I' J( L/ L
100kg+100kg +輪子0.2米 ，不就和電摩差不多嘛？電摩共1個電機，1.2KW左右，還跑的起飛。
4 L" i' O" t0 G5 ~% l5 ?
作者: cc851    時間: 2025-8-22 15:21
樂一個zlm 發表于 2025-8-22 15:10
, X+ P. o% W. s. D( n9 `; X您發那個我問了，他們的輪子是不能更改的
" ^' C# y6 z* u6 i
你還要改輪子嗎？改輪子的話就自己用普通行星減速機好了，我拆過市面上的潛伏車，也就是減速機加400W伺服。
1 I+ a/ m9 o; O
作者: l7612175    時間: 2025-8-22 15:24
你這表是問的AI么？單位錯完了，還有你爬坡角度需要那么大么，30度啥概念，搞越野AGV啊。運行速度3m/s ？加速時間10s？按照你的參數，最終單個電機額定扭矩在8.12N.M左右。載重100kg的小車用這么大的電機肯定不正常了。 改下爬坡角度吧，改為5度就了不得了。這樣算下來電機扭矩是2N.M。其實還是有點大。再把運行速度降低點感覺還正常點。這里給你降低到1m/S  加速時間5s，電機扭矩0.62N.M
作者: 樂一個zlm    時間: 2025-8-22 15:26
megafab 發表于 2025-8-22 15:140 a4 C+ |1 Q1 @
多想想結合下現實生活，你這計算數據的表格直接刪了吧。
& E( d; N+ F9 g) c/ Y- U$ ]: ?/ U3 m5 ]) F7 V5 O
100kg+100kg +輪子0.2米 ，不就和電摩差不多嘛？ ...

6 V" z7 W" e; z: Y% k+ w. s就是因?yàn)橄肓穗妱?dòng)車，在照著網上的公式一算差的太多了3 u. Y; ?2 |9 N4 j  i
作者: 樂一個zlm    時間: 2025-8-22 15:28
l7612175 發表于 2025-8-22 15:244 b! o: v) t3 N# v
你這表是問的AI么？單位錯完了，還有你爬坡角度需要那么大么，30度啥概念，搞越野AGV啊。運行速度3m/s ？加 ...
$ \/ o4 q4 P: I  A  e
就是要越障坡度是確實要的% q! o* u2 ]3 d
作者: 好大哥ZH    時間: 2025-8-22 15:32
搭個架子，其他的買標準件，問供應商，最簡單了
作者: 樂一個zlm    時間: 2025-8-22 15:37
樂一個zlm 發表于 2025-8-22 15:28
) ^4 Y9 a$ t/ P7 K( D; I/ L+ r就是要越障坡度是確實要的
' A5 r( b. J1 p3 @
就是爬坡但是是短距離的一二百米的距離
- A* N7 }6 g3 m# e6 h+ G  X% }
作者: 樂一個zlm    時間: 2025-8-22 15:38
好大哥ZH 發表于 2025-8-22 15:32' T3 W( R) M, `0 s
搭個架子，其他的買標準件，問供應商，最簡單了

: D1 {' p( I% E  C自己和和大家學習一下怎么計算
- i5 f3 x6 R8 c! X# ~" V+ O8 H
作者: 樂一個zlm    時間: 2025-8-22 15:39
好大哥ZH 發表于 2025-8-22 15:324 h/ W8 e  R( Q& X5 a
搭個架子，其他的買標準件，問供應商，最簡單了

! i6 L0 G8 x  }- b關于這方面的的資料有完整計算過程的很少，就想和大家學習一下0 W9 @- k* _2 k" T/ G8 X: J/ k5 I
作者: 陌上古道    時間: 2025-8-22 16:17
先分析最大受力就是爬30°坡，受力分析牽引力F=mg*sin30°+umg*cos30° +ma≈2445N（橡膠輪與地面摩擦因數去0.8））；假設我們選的電機輸出軸直徑14mm，則需要的總扭矩T=F*R≈22Nm；假設選的2寸輪直徑55mm，按最大速度3m/s，根據V=2*PI*nr計算輸出轉速最大35r/min,假設電機3000轉，那么減速比至少10:1；假設兩個電機驅動，那么每個電機的額定扭矩至少需要1.1Nm。
作者: 帥劍    時間: 2025-8-22 16:19
有的時候真要綜合考慮需求，仔細分析每個需求的潛在要求：我就碰到一個項目，去溝通；客戶是和我們特別熟，只要價格差不太多絕對跑不了的這種；客戶是這個規定要求必須滿足，那個功能必須有，最后報過去的成本高的離譜；后來知道別的公司做下來了項目：成本比我們低多了；了解了下，他們是這么玩下來的：功能有但是客戶只偶爾用一下，給他做的是半自動的；滿足的那個規定要求，他直接避開了這個方式，雖然帶來新問題，可規定上對這個新問題沒具體要求…… 至于驗收通沒通過就不知道了
作者: 帥劍    時間: 2025-8-22 16:29
我不知道你的這個坡度參數是30%(16.7度)還是30度，你仔細核對下吧  另外它的速度3m/s是水平的還是要求它爬坡也得這個速度？對比下汽車的速度，它爬坡速度就比平面速度低   你再看下汽車的爬坡角度，
作者: megafab    時間: 2025-8-23 09:16
樂一個zlm 發表于 2025-8-22 15:265 V9 O4 I& L" n$ Y0 G6 t
就是因?yàn)橄肓穗妱?dòng)車，在照著網上的公式一算差的太多了
1 g5 u# p% O  H+ C5 Q: u
一個公式搞定，功率P=FV*安全系數，選出來的電機多少W，絕對和符合工程實際。' G$ z$ ^) b; P
作者: 冷月梧桐    時間: 2025-8-23 10:46
去米思米家，有參考計算之類的" t: W  m3 W5 P+ H% f
作者: leioukupo    時間: 2025-8-23 15:26
樂一個zlm 發表于 2025-8-22 15:37
3 m4 t! [  ^: w, P' x就是爬坡但是是短距離的一二百米的距離

$ w6 i  d1 w3 m8 w我靠，那高度有50m了
/ k( d( ~' Q1 e( ~6 B4 P9 D7 p1 w+ H1 T+ T6 A& ]" |
啥東西這么高？？軍用嗎？
# `( [  F) @. i% |8 Z* u
作者: 劃船怎用槳    時間: 2025-8-25 15:54
30°，一二百米，這也叫短距離？
