標題: 圖紙英文術語CON WOB縮寫的意思 [打印本頁]
作者: 非常    時間: 2024-12-4 10:19
標題: 圖紙英文術語CON WOB縮寫的意思
圖紙是鏈輪零件，圖紙左下角單獨有這個說明（英制的尺寸）。各位有誰知道這個說明是什么意思？3 W* c: Q- H/ D3 _% p% f5 D
我猜想的是形位公差的意思。具體是什么意思就不明白。, M: [2 ]$ h, n) ~2 s$ g, d! g
作者: 魍者歸來    時間: 2024-12-4 12:40
應該不是，如果是形位公差con是同軸（心）度，wob沒有對應的項
作者: cangzhoumj    時間: 2024-12-4 12:59
跳動嗎
作者: 非常    時間: 2024-12-4 13:43
魍者歸來 發表于 2024-12-4 12:40
+ N9 r  i; y& @應該不是，如果是形位公差con是同軸（心）度，wob沒有對應的項
" h  j1 J! G; T
一般來說是控制兩個公差，
% A. H$ k: r1 ~7 x- k一個是端面跳動，另一個是齒根圓跳動。  z; ^  Q$ ?8 U6 X& K8 L
如果是同軸度，就理解為齒根圓跳動。! i; I) L" H! T# }. ~

5 U% k6 B- h: g1 F
2 F" M" F8 S" C0 D& M0 X3 ^8 L+ T; [- O6 @, {
作者: 魍者歸來    時間: 2024-12-4 14:47
本帖最后由 魍者歸來 于 2024-12-4 14:54 編輯
) l0 N0 q% N: w3 I5 T6 u
非常 發表于 2024-12-4 13:43
+ I: I5 U8 n- u一般來說是控制兩個公差，
6 g6 C% h6 f* T2 \2 k一個是端面跳動，另一個是齒根圓跳動。
2 A, V2 W; A2 z* ~如果是同軸度，就理解為齒根圓跳動。 ...

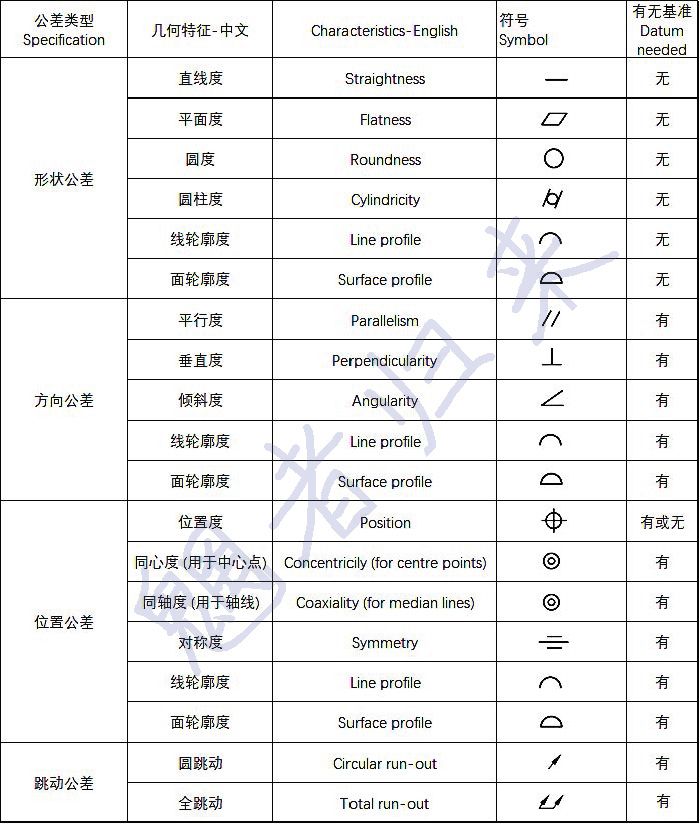

& E: Q3 b  Z0 |/ [7 u% r- g圓跳動是circular run-out
$ w; k2 p/ |/ ?& R& V8 X$ P1 ?全跳動是total run-out
# n/ P' S) ^- U& A
9 q" A$ Y" }; a( x4 Y& H和縮寫沒有對應關系; h0 f6 S- }; p: q
作者: 魍者歸來    時間: 2024-12-4 15:38
沒看到圖紙，這里的M.D.應該是middle diameter中徑的意思吧？WO通常是with other這類詞組的縮寫B想不出來是啥，問問甲方吧
作者: 學者11    時間: 2024-12-4 16:27
把M.D.縮寫理解成Maximum Deviation，就可以解釋它出現在0.150度后面的原因了，表示允許的最大角度偏差為0.15度。' L. w5 n( I2 ?! [
前面的CON. 可能代表 "Cone" 或者 "Conical"（圓錐形），這樣前后一聯系，圓錐特征允許的最大角度偏差為0.15度。
0 W' h" |! \, _8 @: Q那鏈輪圖紙上的所謂圓錐特征能是什么呢，有可能是指殻孔是錐形的。* m# j8 ], c* S0 g- ^! o  R
WOB.” 可能是 “Wobble（擺動、晃動）” 的縮寫，這就有可能表示，安裝后最大角度擺動量不能超過0.150度。
  L' ?. D* u. \9 C
作者: 魍者歸來    時間: 2024-12-4 16:39
學者11 發表于 2024-12-4 16:27
5 w$ N: K5 \8 R, x. G把M.D.縮寫理解成Maximum Deviation，就可以解釋它出現在0.150度后面的原因了，表示允許的最大角度偏差為0. ...
. n& L# w0 Q8 q
你是不是有病，犯賤是吧？
* h# E/ ^8 i# y' X$ |
作者: 非常    時間: 2024-12-4 16:51
本帖最后由 非常 于 2024-12-4 16:53 編輯
; A7 _( I1 o8 D2 `) v4 Y2 s6 r: q8 m! p# S  Y7 c. b3 C
@學者11 @魍者歸來 . h) d: }2 C% I% A8 q& p
兩位不要吵架，多謝兩位幫忙分析問題。
  r0 h  L% F3 j6 e! d: `" p3 R我從中你們的回復中也學習了其他的知識。
5 c% [. T: D7 y0.150不是度數°，應該是 英寸"。重新上傳的圖片比較清楚點。9 x9 M3 _( k8 b  G1 B  s

0 J" i( ?0 ^, p+ Q2 Z4 j* X& f4 V2 t: g& _5 i1 j
