標題: 【鋼結構校核】負載應該是什么？ [打印本頁]

作者: 機械小唐 時間: 2022-9-5 11:29
標題: 【鋼結構校核】負載應該是什么？
本帖最后由機械小唐于 2022-9-5 11:30 編輯

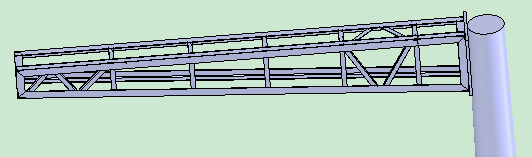

【1】結構組成
①1:75錐度的混凝土支柱，頂端直徑約260mm
②鋼結構2件：兩件均為等邊角鋼拼焊，端面四根為7號角鋼，左右端面結構完全對稱一致，各鉆φ22孔，中間均焊接2根3號角鋼按1：75錐度“八”字形分布與支柱接觸擠壓；左邊未展示部分還有設備，左側重量約175KG，右側鋼架約12KG；③鋼結構高強度螺栓M20，8.8級
【2】需求：校核鋼結構件的強度和剛度

【3】強度校核過程（鋼結構分別仿真）

①3號角鋼視為支點，局部為兩支點的簡支梁，螺孔處受拉力F，支點處彎矩最大，校核7號角鋼抗彎強度；
②靜力學仿真，固定3號角鋼共四個面，外加引力載荷、6處螺孔受拉載荷F，計算最大應力。
【4】問題
①F應該用什么值？
我采用的是單個螺栓可能受到的總載荷：剩余預緊力（變載荷情況=0.6-1.0F）+外載荷（最大軸向拉伸力=風載荷翻轉力矩和重力載荷翻轉力矩導致的軸向拉力之和）約5700N;
領導認為應該用M20，8.8級的保證載荷來計算，約147000N；
5700N和147000N無論是計算角鋼截面抗彎安全系數還是仿真作為外載荷，其結果差距之大，一個是滿足使用，一個是直接拉閘。
②我的強度校核過程是否存在問題？
(, 下載次數: 40)

作者: 大白小白 時間: 2022-9-5 12:20
接觸面積太小了。

作者: 機械小唐 時間: 2022-9-5 13:25

大白小白發表于 2022-9-5 12:20
接觸面積太小了。

左邊不是這樣的

作者: 妖洞兩拐 時間: 2022-9-6 01:21
你計算鋼結構部分？為啥螺栓考慮那么復雜？那是螺栓自身的校核，你是想計算鋼結構在螺栓預緊力作用下是否安全吧？還是計算外載作用下結構的安全？

作者: 機械小唐 時間: 2022-9-6 08:29

妖洞兩拐發表于 2022-9-6 01:21
你計算鋼結構部分？為啥螺栓考慮那么復雜？那是螺栓自身的校核，你是想計算鋼結構在螺栓預緊力作用下是否安 ...

螺栓校核已經做了計算，這里不用考慮。鋼結構校核：標準預緊力下，鋼結構就不安全，外載荷下就安全，因為標準預緊力是外載荷的大約30倍。我的理解是用外載荷校核，領導意見的意見是等強原則和螺栓同等級強度。

作者: 妖洞兩拐 時間: 2022-9-7 08:47

|機械小唐發表于 09-06 08:29<br>螺栓校核已經做了計算，這里不用考慮。鋼結構校核：標準預緊力下，鋼結構就不安全，外載荷下就安全，因為標準預緊力是外載荷的大約30倍。我的理解是用外載荷校核，領導意見的意見是等強原則和螺栓同等級強度。<br>

你可以考慮用鋼結構計算試試
