標題: 實不相瞞，我用11次放樣才把這個零件畫出來 [打印本頁]
作者: 機械制鳥    時間: 2020-3-27 22:58
標題: 實不相瞞，我用11次放樣才把這個零件畫出來
5 L, i: Z) r- Q; K/ N) \8 l3 X

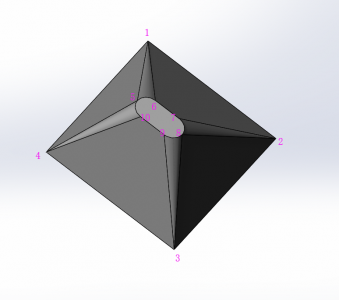

序號是放樣椎體的頂點，第11次放樣是梯臺。/ ~0 l+ b0 i, o# [

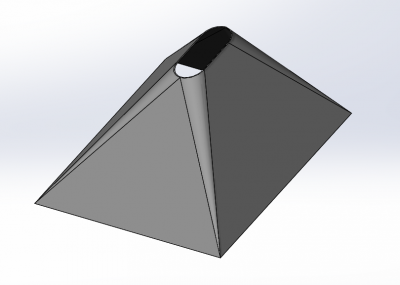

畫這個完全是覺得直接放樣的形狀太丑了，所以想畫出更接近實際外形的樣子，最后抽殼2mm沒問題。- \* H- m( z' D  _# R4 l
. F5 ?" L; ^/ s
純粹發個帖子紀念一下
1 F/ {' p7 I6 O2 u$ y/ i, y1 o1 j( q* g& ^! k
) |( G" a0 K3 _7 Y
補充內容 (2020-3-28 10:26):* a) Q( e2 v7 i# N$ x
經過本帥兄的不吝指導，畫圖效率提高很多。+ b( |3 k% d8 W0 f6 l0 A' R
參考3樓所述，2、3、8、6、7、9、10椎體可以省去不畫，直接前3步椎體放樣、第4步鏡像、第5步梯臺就能畫完
作者: 夢里啥都有    時間: 2020-3-27 23:29
本帖最后由 夢里啥都有 于 2020-3-27 23:49 編輯
7 `9 c  x0 |2 H) t% Q1 N- ^5 ?/ e! d# i* g' p3 W/ O
控制點的問題 就是不知道可不可以添加 你百度下有沒有相關的  每個節點都又一個連接線補充  creo可以添加連接點 自動識別7 ]( w. n; |' [7 _/ r
至于solidworks  我試了一下 添加那個點在草圖      右鍵顯示所有連接點 需要自己拉過去  好像可以識別草圖那個點  但是不敢肯定  動畫有點變化 7 N1 Z: |: Y: ]8 E/ x/ k9 j7 ~
作者: 本帥    時間: 2020-3-27 23:33
是這樣嗎. |( V3 G, j3 j' _) J# O
8 V" e# y7 {' v5 e' D% D( M( o5 W
[attach]499820[/attach]
作者: jiekexun_ok    時間: 2020-3-28 07:43
:)
作者: 機械制鳥    時間: 2020-3-28 08:42
本帥 發表于 2020-3-27 23:33# B5 c# D5 g, F2 `7 h
是這樣嗎
7 [# y3 z$ M, w+ b! k/ h/ Y
高手啊
作者: shentu    時間: 2020-3-28 09:38
要學會觀察。。。。[attach]499824[/attach]
7 }' x- t* ]7 ?, L) Y
作者: shentu    時間: 2020-3-28 09:42
[attach]499825[/attach]
  j: m& P) Q. c
作者: 機械制鳥    時間: 2020-3-28 10:04
shentu 發表于 2020-3-28 09:382 r0 O  t' E! @
要學會觀察。。。。

  A$ `, x( P; r' k# W( C; L你再觀察觀察 變化圓角實際已經變形了
$ Q6 D* e" j) T4 _2 T' o你可以用槽口對比一下
' P/ c3 ?/ u( ^+ e) y! ^
作者: 機械制鳥    時間: 2020-3-28 10:06
本帖最后由 機械制鳥 于 2020-3-28 10:18 編輯
+ C% l5 H/ w% B8 Q/ v- Q
夢里啥都有 發表于 2020-3-27 23:29
2 d% u! Z$ G6 h- U+ ~$ A0 e$ X& U# @4 D' i控制點的問題 就是不知道可不可以添加 你百度下有沒有相關的  每個節點都又一個連接線補充  creo可以添加 ...
/ P2 S3 G6 K7 [% ^
新技能GET 可惜沒法用在這個零件上
: V' j# y, O! d* k2 @9 X
作者: 本帥    時間: 2020-3-28 12:26
也可以這樣做5 q! \( G& i' s# ?7 ^

5 |& T; Y1 i! F[attach]499840[/attach]
作者: 本帥    時間: 2020-3-28 12:45
還可以這樣做
1 D, b  y( f  ?( O3 u9 p: _
8 S" b/ D' K, b[attach]499841[/attach]
作者: 夢里啥都有    時間: 2020-3-28 18:05
機械制鳥 發表于 2020-3-28 10:06- P: U. I4 `& L8 G& Y# V! Z
新技能GET 可惜沒法用在這個零件上

# @8 W1 M2 `4 A+ B4 Z8 J* H因為solidworks 不可以添加草圖點識別 自動添加連接線  所以引導線方面 你需要多畫幾條  這個才是正確  引導線" b* r8 ]3 W; i4 ^4 @3 @
作者: cxc0701    時間: 2020-4-5 21:41
都是高手，敬佩敬佩
作者: dpzc78910    時間: 2020-4-6 13:53
可以的
作者: 毛主    時間: 2021-7-22 17:05
十萬個哈姆雷特
