標題: 鋁焊接工作站技術難關的突破 [打印本頁]
作者: 遠祥    時間: 2020-3-1 19:28
標題: 鋁焊接工作站技術難關的突破
本帖最后由 遠祥 于 2020-3-1 19:28 編輯 $ X' E7 z3 n( [- H' [7 m0 V1 [
3 E( W0 G4 C9 [: k1 |& c$ G( _: B
   在弧焊工藝中，鋁焊接比鋼困難，體現在鋁的熱膨脹系數大，易碎易列，焊接質量難控制；更何況這次的產品是BMW的新能源項目水冷管系統，不僅是總成焊件的尺寸要復合公差要求，焊道質量也要做多頻次的鏡像實驗；但這次咱們就被困在焊道質量上，未焊透和夾渣的缺陷頻繁。。。
1 W! M; B$ ^  a6 @" e6 T
7 K1 P( w: t6 r2 k  N2 d1 n

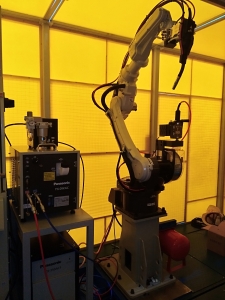

這次是一套松下的弧焊系統；

2 H1 Y% C$ X; f5 P* [0 `

/ x, q! }1 r) ~( C+ N3 E: R

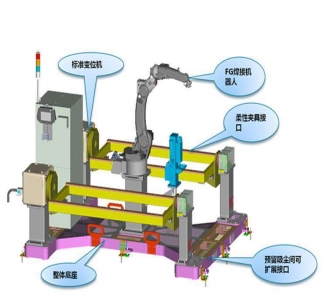

包括：標準變位機、MIG焊接機器人、柔性夾具、整體底座；
! C3 N9 e/ O; Q6 w' d
" l$ V- w# r. h

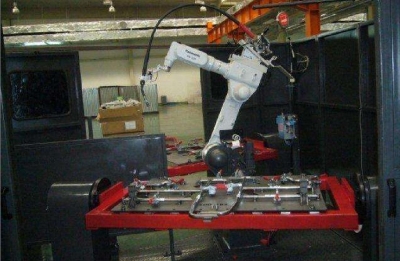

試樣的產品就是這些鋁管件；

: {8 o5 }: ^. n% o" m8 G) M9 C' j

6 O' u: X4 K% \" m: M& Y

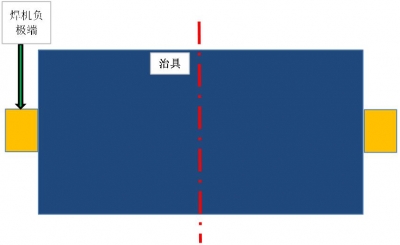

   現在出現的問題：治具上面的產品在焊接出現一個相同的狀況，以治具中心線劃分，左側的焊道正常，越往右，焊道越會容易出現未焊透和夾渣等缺陷！
1 Y- B2 p6 x$ X  D6 A' k
3 O* A, O& b0 [3 c, \+ [3 h6 j
    起初咱們認為是焊機有問題，電流不穩定，把松下的供應商叫到現場；他們的技術人員在的也沒找到真正原因，就只說咱們的治具設計有問題！因為焊機、交流單元、水冷箱和送絲系統經過測試各項參數正常。

+ A/ w0 P! F9 o) Z) O! D+ b
    那么既然松下搞不定，于是領導就聯系了弧焊工藝中的頂尖供應商伏能士；

0 T9 [/ P; i. o! M; L: k. z7 h

1 H/ c& P. u" m  f! n3 o" F8 I
    奧地利的專家就是不一樣，經過現場排查指出：這批鋁管件在焊接過程中出現的未焊透和夾渣的缺陷，主要是電流不穩定的原因造成的，而且治具右側的焊道明顯的引弧困難的現象。

; S3 z1 i' a, }& \! I" ^" c& d
   為此，咱們把松下的變位機外殼拆掉，最終找到了真因！

. A5 f  S- a! b& Q$ a

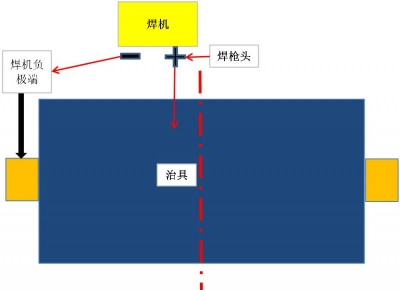

   如圖所示，焊機的分為正極和負極，正極就是焊槍，而負極就那根電纜線（95平方），負極線與變位機相連；當焊槍接觸產品，產品通過治具和變位機與負極線的電流導通形成焊接；而這次電流不穩定的原因，就是因為變位機只有左側有負極端，右側卻沒有。

8 E$ y% V  V" p1 `8 `: k

: d$ C1 C" T2 N/ A3 |# l" G
   而之前咱們一直都只做鋼件產品，這種電流減弱的現象沒有明顯的體現在鋼質焊道上面；而這次的鋁焊接完全暴漏這種缺陷！
' u% p; ^1 e, T: I6 s5 T
   大家后續在外包給供應商的弧焊工作站中需要明確的指出：變位機兩側都需要做焊機負極端！

: r3 e  d+ @4 y  I! D3 ]
作者: 曉昀    時間: 2020-3-1 23:05
鋁材焊接很少遇到，鋁材的焊接的缺陷除了上面說的原因外，不知道還有什么原因會產生？哪位社友再分享一點？
作者: 遠祥    時間: 2020-3-2 07:40
曉昀 發表于 2020-3-1 23:05
5 ?2 f2 v2 D6 K) o2 e+ O鋁材焊接很少遇到，鋁材的焊接的缺陷除了上面說的原因外，不知道還有什么原因會產生？哪位社友再分享一點？

/ \8 |' X- M7 d+ }焊后表面飛濺大，焊渣多也是比較常見的現象；3毫米以下厚度的鋁合金板也常常會出現焊破的情況，當電流穩定的前提下，焊接的縫隙不要超過1毫米。; N4 o5 n4 C- A& }
作者: ywjianghu    時間: 2020-3-2 08:13
樓主，所使用的焊機和參數能否介紹一下？* e$ }' d! x/ r8 A  g
是否脈沖焊機？單脈沖還是雙脈沖？ 電壓電流頻率等參數？
作者: 知行ggw2010    時間: 2020-3-2 09:12
厲害!,學習了。干事情，還是要研究深刻一些好。
作者: ts123456    時間: 2020-3-2 09:45
逛論壇漲知識
作者: 遠祥    時間: 2020-3-2 10:14
|ywjianghu發表于 03-02 08:13樓主，所使用的焊機和參數能否介紹一下？<br>
% g% b8 g1 _; R! i3 W/ t是否脈沖焊機？單脈沖還是雙脈沖？ 電壓電流頻率等參數？
焊機是松下的YA-1WAR81F021，伺服拉絲焊槍；2 |# @0 s1 _) e9 D* h+ u
具體焊機參數，請見附圖，頻率是可以變更
作者: 遠祥    時間: 2020-3-2 10:15
|知行ggw2010發表于 03-02 09:12厲害!,學習了。干事情，還是要研究深刻一些好。
確實如此，做機械設計的，懂工藝會如虎添翼！
作者: 遠祥    時間: 2020-3-2 10:16
|ts123456發表于 03-02 09:45逛論壇漲知識<img class="emotion" src="http://m.whclglass.com.cn/static/image/smiley/default/smile.gif" smilieid="1 border=" 0"="" alt="">
層主以后多來論壇逛逛。。。
作者: ts123456    時間: 2020-3-2 11:41
遠祥 發表于 2020-3-2 10:16  [, r3 e1 p0 n4 a
層主以后多來論壇逛逛。。。

0 c( U4 x5 t/ q" f3 V/ O經常會看，但是回復的少
! ~6 S( |3 O( `3 ~# [( W7 h: n
作者: wen57    時間: 2020-10-9 21:50
感謝分享！剛好最近在做類似的項目！
作者: wen57    時間: 2020-10-9 22:11
請問您的變位機尺寸多大呢，尺寸比較小的應該影響不大吧
作者: yananyan    時間: 2023-4-18 10:43
樓主，請問松下焊機在鋁焊方面怎么樣?松下價格比伏能士便宜不少.# M, p2 {5 ]* C: z! F8 B! i3 U; d; s- F
作者: 11483882    時間: 2023-4-28 19:32
了解，學習，謝謝分享
