作者: 遠祥 時間: 2019-12-23 09:59
標題: 標準檢具結構分享
本帖最后由 遠祥 于 2019-12-22 17:42 編輯
}( {; _1 s" l# P3 B- @/ s! G+ |9 P6 e3 u
今天在客戶生產車間參觀學習，看到了汽車行業專業的檢具，值得學習參考；
! d9 w& G7 t9 @. g
通常檢具是由骨架底座部分、定位裝置、夾緊裝置、型體或本體、型面樣板、型面活塊和檢測裝置等部分組成。
: s! F. n4 j4 L

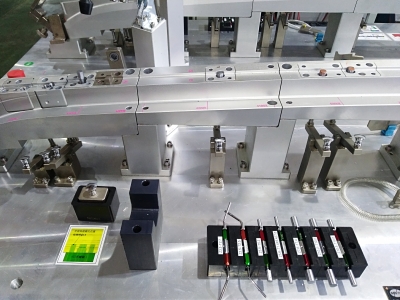

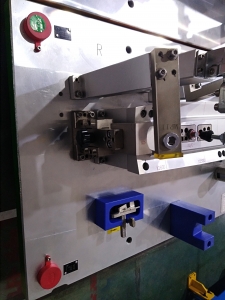

如圖所示，這個底座材質為鑄鋁ZL104，并經過時效處理；檢測銷部分材質為SKD11，真空熱處理HRC55-60；
, ?% b1 {1 \1 C, z( c* |4 Z

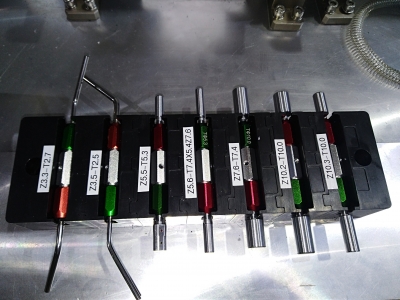

產品輪廓邊線，檢測止通規，分類放置，目視化管理便于選用；
. [$ q; e7 h1 F+ H2 A/ _: m( V型面檢測塊；

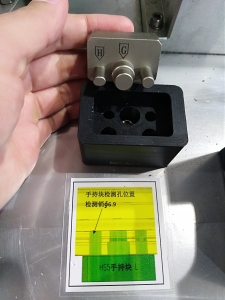

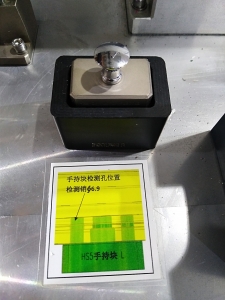

; D. A5 A8 V ^9 p: E- G) u8 q& o5 O配專用的手柄，顯得精致，專業！
, [" ]) u1 |/ D2 S3 Y

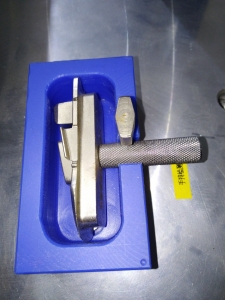

事無巨細，特地加工出尼龍凹槽放置塊；
* D) d5 h/ i. v' J: `

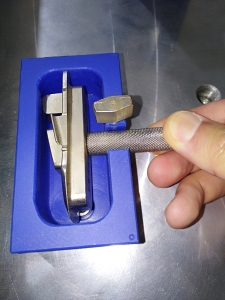

用蝶形螺栓，防止手柄丟失；
- T+ a/ L, c; r

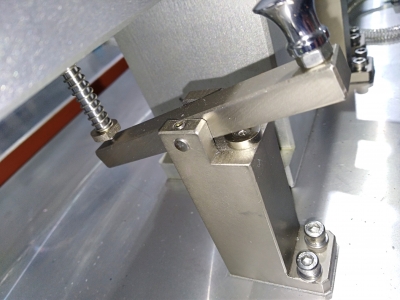

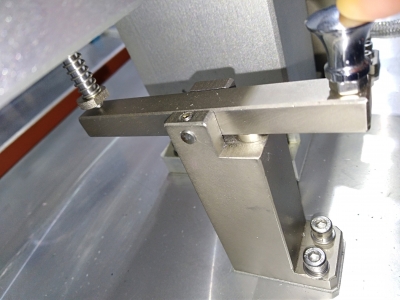

最有趣的是杠桿式檢測銷，彈簧作用力使它縮回，用手按壓使它伸出檢測產品孔徑；
0 x/ H% L7 D+ g( \
銷子尾部與杠桿平面接觸的地方設計成球面，便于手按壓；如果沒有這個球面，很難伸縮；

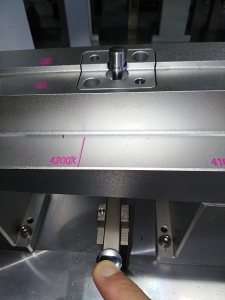

; O% @- y& A: U `" O8 H: g/ g. E" m/ h用手按壓杠桿，銷子伸出檢測產品；松開，在彈力作用下縮回；
' _1 V. B, b" I8 j: D) l* o

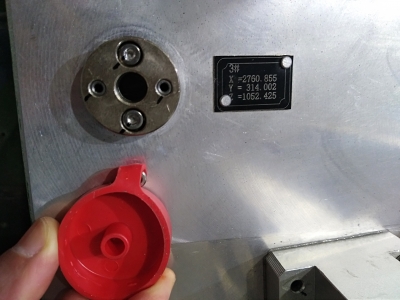

檢具三坐標打點校對基準塊，并配保護蓋；
7 K0 B D; b/ h$ Q5 o
一副至少需要配套兩個，并用銘牌標記坐標。
作者: xsh9051 時間: 2019-12-23 10:38
你是不是打錯字了 一副檢具基準塊至少3個啊。你們客戶還是很舍得花成本啊 檢具還是可以做的美觀大方 各種細節嚴謹到位的。可惜這兩年市場不好，多數檢具廠家和客戶節約成本，盡出一些歪瓜裂棗的東西，還美其名經濟實惠。
作者: 遠祥 時間: 2019-12-23 11:26
|xsh9051發表于 12-23 10:38你是不是打錯字了 一副檢具基準塊至少3個啊。你們客戶還是很舍得花成本啊 檢具還是可以做的美觀大方 各種細節嚴謹到位的。可惜這兩年市場不好，多數檢具廠家和客戶節約成本，盡出一些歪瓜裂棗的東西，還美其名經濟實惠。
有時檢具的成本，也算給客戶，一副七八萬，所以做工會精良一些，而且客戶也會考評檢具的。
作者: gaokua 時間: 2020-1-15 17:00
好文，正想學習一下的
