機械社區

標題: SolidWorks在裝配中如何實現碟簧根據需要實現壓縮和伸出的不同狀態 [打印本頁]

作者: ctc-123 時間: 2019-12-20 19:32
標題: SolidWorks在裝配中如何實現碟簧根據需要實現壓縮和伸出的不同狀態
SolidWorks在裝配中如何實現碟簧根據需要實現壓縮和伸出的不同狀態，在裝配中需要碟簧的行程可以調節，方便觀察。

作者: lgs19891123 時間: 2019-12-20 21:04
要行程調節很麻煩的，方法就是裝好裝配體后，在裝配體里編輯碟彈，編輯草圖，把碟彈的“厚度”方向（圖里的左右）尺寸刪除，在裝配圖里用配合定義掉長度。
例如你的圖里有9個碟彈，編輯的時候，選最左邊那個，在裝配體里編輯碟彈的旋轉草圖“草圖1”，畫一個中心線，然后讓中心線一頭和左邊的零件的對應的那個圓的中心，另外一頭和右邊的零件對應的圓的中心。然后標注長度，把尺寸改從動，尺寸名字改成“9倍厚度“”再把原來碟彈的厚度尺寸用函數表達“="9倍厚度@草圖1"/9”。就能可以了，這時候拉動零件，點一下刷新，碟彈就會變。
不過我不建議這樣弄，我一般遇到這種都是直接2個配置，作出最短和最長兩種情況的配置。裝配體里用交替位置視圖功能體現兩種進行情況（第二種情況是虛線）

作者: 曉昀 時間: 2019-12-20 21:47

lgs19891123 發表于 2019-12-20 21:04
( S4 j$ J/ K: E) @" ^5 W要行程調節很麻煩的，方法就是裝好裝配體后，在裝配體里編輯碟彈，編輯草圖，把碟彈的“厚度”方向（圖里的 ...

對！做不同配置的方法是比較簡單易行，出工程圖也方便。

作者: 未來第一站 時間: 2019-12-20 22:36

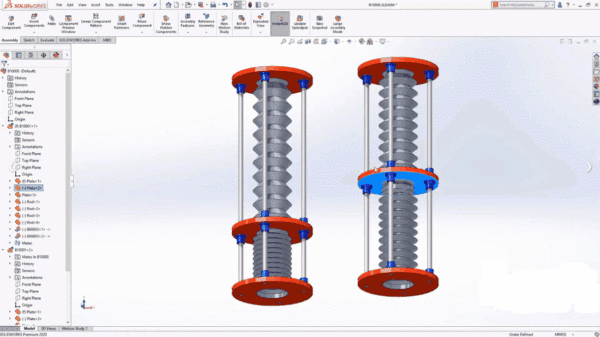

2020里有個新功能，將零件定義為柔性

作者: 遠祥 時間: 2019-12-21 12:24
在裝配體中如果子裝配體中的每個零部件的六個自由度全部被指定，那么就在零部件(子裝配體)屬性中，求解為 : 剛性、柔性的按鈕就會顯示為灰色。
如子裝配體中底座這個零件（藍色顯示的），它的六個自由度已經全部被指定了，所以按鈕顯示為灰色。

作者: 沒運氣的小男孩 時間: 2019-12-25 21:10

未來第一站發表于 2019-12-20 22:36
9 M2 R# ]+ _. N( s2020里有個新功能，將零件定義為柔性

這個功能不錯啊，只有2020有嗎？

作者: 小磊110 時間: 2020-11-15 14:40

lgs19891123 發表于 2019-12-20 21:04) P- [3 U* f7 U( l8 D
要行程調節很麻煩的，方法就是裝好裝配體后，在裝配體里編輯碟彈，編輯草圖，把碟彈的“厚度”方向（圖里的 ...

求教碟簧動畫壓縮實際操作謝謝
