作者: 遠祥 時間: 2019-12-16 10:03
標題: 論升降門結構的合理性
本帖最后由遠祥于 2019-12-15 18:36 編輯

這是一臺液壓鋸切設備

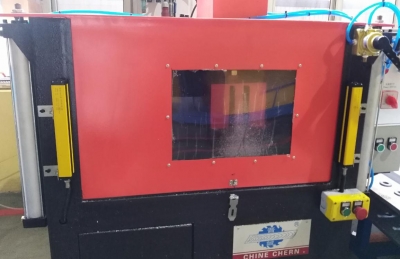

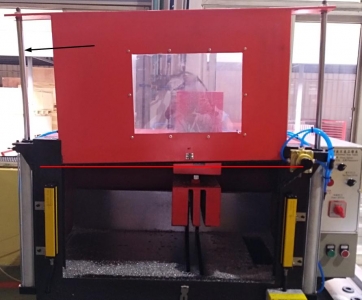

當前面防護門打開的時候，竟然出現了這樣的情況：整個升降門是歪斜狀態，而且左側的氣缸活塞桿伸到底，已經彎曲！

這臺設備買來才用一個月不到，就出現這樣的狀況；估計再用不到幾個月，左側的氣缸就會報廢！而且影響美觀，客戶來參觀，看到肯定會覺得很LOW!

不知道這個門為啥這樣設計，多半是為了節省成本才這樣做吧，雖然說生意不好做，但設備基本的穩定性不能打折扣呀！

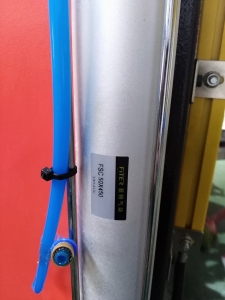

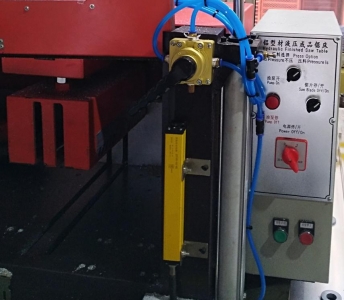

拉桿氣缸50X450，牌子也沒聽說過；我們公司自己做的設備和工裝，最差也只用亞德客；前年汽車行情好的時候，一直都用SMC。

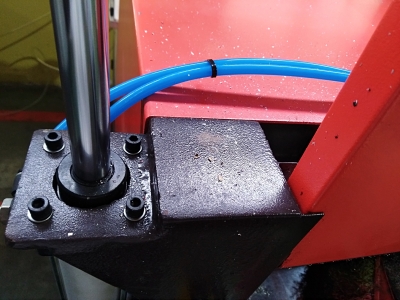

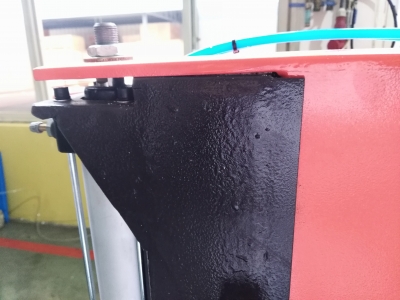

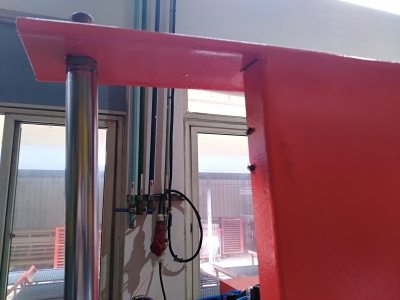

活塞桿與鈑金聯接的地方，平墊圈也不加一個！

升降門卡頓的主要原因還是此處：這個門竟然直接用鈑金做成的U型槽做為導向，摩擦力大，而且會晃動；加上氣缸行程比較長，導致整個升降門今天卡左邊，明天卡右邊。

氣缸縮回的時候硬碰硬

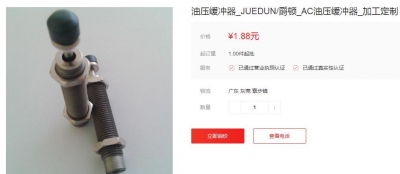

好歹油壓緩沖器加一個伐，幾塊錢一個的東西！

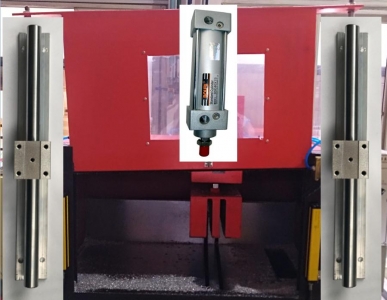

如果是我設計這個升降門，情愿把氣缸只用一條在中間，兩側用鋁托導軌做導向：

一條50X450的標準拉桿150元，兩套SBR20，長度500的鋁托導軌只要78元；這樣的方案輸出力平衡，導向更穩定，成本還更低！

作者: 遠祥 時間: 2019-12-16 10:08
設備的開發考慮經濟性，這毋庸置疑；但一味的節省成本，結構簡陋，功能打折扣，這就是坑客戶了！
相信這樣的長行程，兩側放氣缸的設計方案，大多數人不會這樣干吧。。。

作者: 裔然 時間: 2019-12-16 10:20
本質上看，這就是一個拍腦袋的”設計“

作者: 魍者歸來 時間: 2019-12-16 10:32
用個齒條結構當導軌都比這種U曹的好，就算用U槽，也好歹給加個滾輪啊

作者: Samsun1234 時間: 2019-12-16 11:51
扯淡的設計

作者: Samsun1234 時間: 2019-12-16 11:53
用滾輪加導柱或者槽鋼

作者: 遠祥 時間: 2019-12-16 12:47

|裔然發表于 12-16 10:20本質上看，這就是一個拍腦袋的”設計“

是啊，拍一拍是很容易的事情，我們使用者就難受了！

作者: 遠祥 時間: 2019-12-16 12:48

|魍者歸來發表于 12-16 10:32用個齒條結構當導軌都比這種U曹的好，就算用U槽，也好歹給加個滾輪啊

這個不需要精度，齒輪齒條到?jīng)]必要，U型槽加導軌也是個不錯的方案。

作者: 遠祥 時間: 2019-12-16 12:49

|Samsun1234發表于 12-16 11:53用滾輪加導柱或者槽鋼

導柱配直線軸承，也可以的。

作者: 未來第一站 時間: 2019-12-16 13:52
確實缺錢
(, 下載次數: 99)

作者: 蘇州裝配工 時間: 2019-12-16 14:23
設計不好同步回路也沒做好

作者: 遠祥 時間: 2019-12-16 15:02

|未來第一站發表于 12-16 13:52確實缺錢
<img src="http://m.whclglass.com.cn/data/attachment/forum/201912/16/135220o616g7x0c3tt3gxl.jpg" border="0" alt="">

大神火眼晶晶呀

作者: 遠祥 時間: 2019-12-16 15:03

|蘇州裝配工發表于 12-16 14:23設計不好同步回路也沒做好

靠氣路控制兩條氣缸速度同步，還是比較困難的～

作者: l295759786 時間: 2020-3-18 19:20
我最近也設計了這樣的一個升降門，不過兩邊采用直線導軌，中間用一個氣缸來回伸縮控制，領導看了說是太low。想問問大神們，還有什么看上去高大上的方案嗎

作者: 15275220310 時間: 2020-7-14 20:47

未來第一站發表于 2019-12-16 13:52
確實缺錢

缺一把三環鎖

作者: 15275220310 時間: 2020-7-14 20:47
這個設計很領導

作者: jason_ZHAI 時間: 2020-7-15 09:07
樓主的想法氣缸應該選個帶自鎖的,另外我也用過樓主的設計,但是就是嫌它占空間了!

作者: 水哥power 時間: 2020-7-15 09:18
是不是錢沒到位啊
人家廠家也是拿錢做事的

作者: 林汐771k 時間: 2022-7-11 14:02
汽缸放中間沒位置吧

作者: 游離縉云 時間: 2022-7-11 17:43
氣缸還能這樣用，真是奇葩

作者: 三葉草LZM 時間: 2022-7-15 16:48
好家伙，氣缸桿導向嗎
