標題: 工裝設計常見的低級錯誤 [打印本頁]
作者: 遠祥 時間: 2019-11-18 09:55
標題: 工裝設計常見的低級錯誤
本帖最后由 遠祥 于 2019-11-18 07:37 編輯
最近部門有同事A和B請假，工作由我代理，車間制造裝配人員反饋了很多問題，其中有兩種低級的設計錯誤，著實不應該啊！

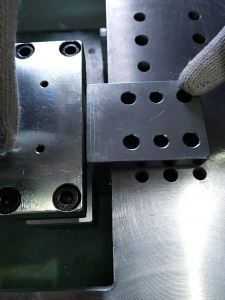

1、零件安裝的孔位對不上

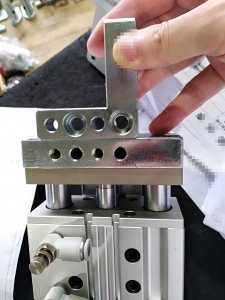

連接塊與固定板采用兩銷兩釘聯接方式，但同事A卻設計成φ8銷孔對M8螺紋孔，M8過孔對φ8的銷孔；
而且這樣的零件有幾十個，現場制造人員一遍改一邊罵，整整花了他半天時間才改好！
2、裝配干涉

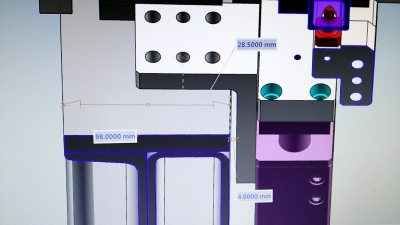

工裝底座都是100X60X5矩形管拼焊而成，長3米，寬1.7米，這么大的機架，可想而知誤差會很大；但同事B在設計壓緊機構與底座裝配時的安全間距只有4毫米，通常我設計都會留10-15毫米！
現場實際裝配時，連接座與機架上的螺紋與銷孔根本配不上；
這下可好了！大機架現場的兄弟根本改不動；我只有刷臉去找采購，說是：供應商做的零件有問題，咱們設計的安全間距留了4毫米，這次發生了干涉，全時供應商的問題。。。（大家都知道這樣的借口是多少慘白無力！）
跟采購大兄弟的關系好，他幫忙擺平了供應商來解決，最后也是花了半天時間才打磨掉干涉的地方，來的鉗工也是一邊磨一邊罵！
這次代理工作，他們設計的問題點還有很多，以上兩種是最低級的！身為同一個部門，這樣的錯誤真是讓人覺的很不好意思；面對制造人員和供應商我都會不禁的解釋這副工裝是某某設計的。。。
有時我在想，做機械這行，設計的東西完全是自身風格的體現，同事A為人不拘小節，年級輕輕，卻不修邊幅，胡子邋遢，也十分隨和，心胸開闊無公害！但咱們部門他設計的東西出的問題確實最多，雖然也有5、6年的工作經驗！
最后想說一句，咱們做設計的，特別是年輕人，千萬不要眼高手低，覺得一副工裝簡單，就可以放心大膽的干；嚴謹細心的對待每次設計任務，不求做多做雜，只求做精做專，要時刻記住作品即人品！
作者: 上弦月zh 時間: 2019-11-18 10:13
吧主這篇文章提到的問題，值得每個做設計的注意
作者: 大大海的 時間: 2019-11-18 10:54
謝謝教導。這對于我這個新手來說很重要
作者: 錦博 時間: 2019-11-18 10:55
作者: sunhorse 時間: 2019-11-18 11:23
一般三維軟件里面可以完全模擬現實裝配，軟件里沒問題的話現實中問題不會太大
作者: 彭貴飛 時間: 2019-11-18 11:46
設計人員不能理解裝配誤差，那肯定是有問題的。
作者: 彭貴飛 時間: 2019-11-18 11:47
實際感覺還是老鉗工靠譜
作者: andyany 時間: 2019-11-18 12:42
他們倆一點問題也沒有。問題是誰招的人？試用期怎么考核的？后面怎么辦？
好的企業，不罵人。
作者: 曉昀 時間: 2019-11-18 13:02
職場上出現低級錯會給自己減分，默默地減分！下次有重要活，領導可能第一個會排除你。在復雜性，棘手的問題中出點問題，沒有人會懷疑你的能力，但是低級錯誤就不一樣了，所以，盡量避免出現低級錯誤。
作者: zxx2008 時間: 2019-11-18 14:14
責任心問題，粗心大意要不得
作者: 執★著 時間: 2019-11-18 14:17
誤差大 ，設計成條形孔嘛，如果受力不影響的話
作者: 遠祥 時間: 2019-11-18 15:08
新手設計的第一堂課就是要學會認真，仔細！
作者: 遠祥 時間: 2019-11-18 15:08
不客氣，很高興能對你有益！
作者: 遠祥 時間: 2019-11-18 15:09
層主不要太過于理論，數模里面的狀態是一回事，現實的機構或零件狀態才是千奇百怪，面對這樣問題，設計經驗至關重要。
作者: 遠祥 時間: 2019-11-18 15:10
是的，很多年輕的設計人員都十分缺乏現場操作經驗！
作者: 遠祥 時間: 2019-11-18 15:11
沒有，也沒有那么夸張，我那樣寫是戲劇效果，別人干返修的活，抱怨還是很多的。
作者: 遠祥 時間: 2019-11-18 15:12
|曉昀發表于 11-18 13:02職場上出現低級錯會給自己減分，默默地減分！下次有重要活，領導可能第一個會排除你。在復雜性，棘手的問題中出點問題，沒有人會懷疑你的能力，但是低級錯誤就不一樣了，所以，盡量避免出現低級錯誤。
作者: 遠祥 時間: 2019-11-18 15:12
是啊，如果不養成習慣，以后設計安全器械，出問題可是要坐牢的。。。
作者: 遠祥 時間: 2019-11-18 15:14
腰形孔不到萬不得已是不會用的，這里安全距離設計好，就不會出現干涉，零件機構最好是配定位銷，否則后期拆掉就不好裝了。
作者: swicome 時間: 2019-11-18 15:17
像極以前的我
作者: 舊年之約zck 時間: 2019-11-18 16:14
學習了
作者: 葉飄零 時間: 2019-11-18 18:42
設計人員不跟現場是沒辦法快速提高的
作者: twzd333890501 時間: 2019-11-19 09:48
個人覺得是工作態度及工作經驗欠缺導致的吧
作者: Johny 時間: 2019-11-24 23:13
希望能夠有更多的案例可以讓大家學習避免重蹈覆轍，感謝樓主
作者: 馬小車 時間: 2019-11-25 08:14
數模里都是理想狀態，但是實際生產中很難做到理想狀態。
作者: 遠祥 時間: 2019-11-25 10:03
兄弟是個明白人骨感！的，正所謂理論很豐滿，現場很
作者: danzhilan 時間: 2021-1-4 19:19
寓教于樂
作者: yuhan 時間: 2021-1-14 23:15
每個設計師基本都是被工人罵著長大的
作者: 無敵小蔣 時間: 2021-1-15 09:31
還是太年輕
作者: wlj0202 時間: 2021-1-15 15:17
要設計人員自己當鉗工修改幾次，應該可以加深感受
作者: Just19950216 時間: 2022-11-25 16:31
謝謝分享
作者: Just19950216 時間: 2022-11-25 16:32
尺寸
作者: taxuex1 時間: 2022-11-25 17:24
這個其實就是經驗問題，做設計最好還是要自己親手來一遍
