用Ansys求解力學題目 ：桿的力學問題之一
||
1、單元分析，使用 Link180。
2、加載
若完全按照題中的狀態加載完力后，求解，會有約束不足的錯誤。無法求解。
用記事本打開.err文件可以看到
可以將node1固定，刪除node1上的F作用。node1已經固定了，此時的F對單元已經沒有作用了。
3、結果

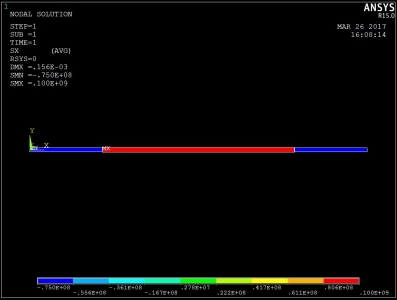

對于一維的單元要看到應力情況，需要打開 Display element 選項。

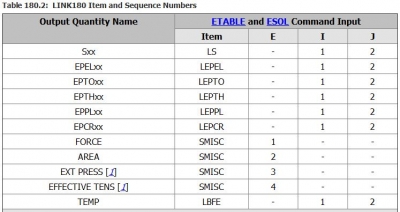

還有一種辦法就是用 Element Table.

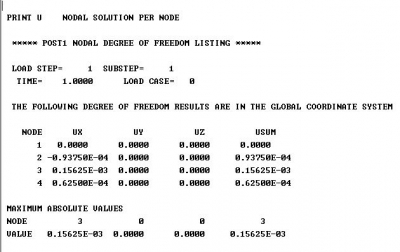

節點位移
